1. 功能简介
1.1 功能概述

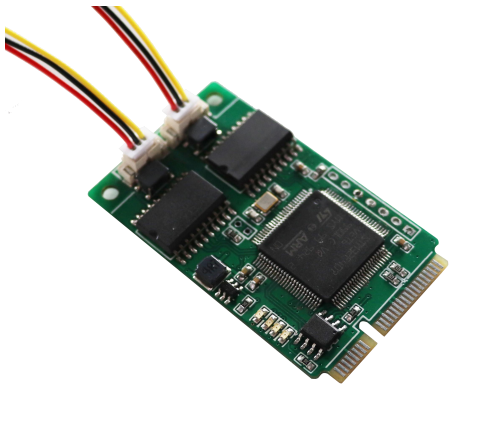

USBCAN-ME 是集成 2 路 CAN 接口的高性能型 CAN-bus 总线通讯接口卡。该型号 CAN 卡接口为 PCIE，采用 USBCAN-ME 高性能 CAN 接口卡，可直接安装在工控机里，快速连接至 CAN-bus 网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等 CAN-bus 网络领域中数据处理、数据采集的 CAN-bus网络控制节点。
USBCAN-ME 高性能 CAN 接口卡是 CAN-bus 产品开发、CAN-bus 数据分析的强大工具，同时具有体积小巧、即插即用等特点。USBCAN-ME 接口卡集成电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
USBCAN-ME 高性能 CAN 接口卡支持 Windows XP、7、8、10 等 32 位/64位 Windows 操作系统，还可支持各版本 Linux 操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含 VC、VB、.Net、Delphi、Labview和 C++Builder 等开发例程示范，方便用户进行应用程序开发。
USBCAN-ME 接口卡可使用我公司自主开发的 ECANTools 通用测试软件，可执行 CAN-bus 报文的收发和监测等功能。
1.2 性能特点
1.3 典型应用
2. 设备安装
2.1 设备尺寸
设备外形尺寸：(长) 51mm * (宽) 30mm，其示意图如图 2.1 所示。

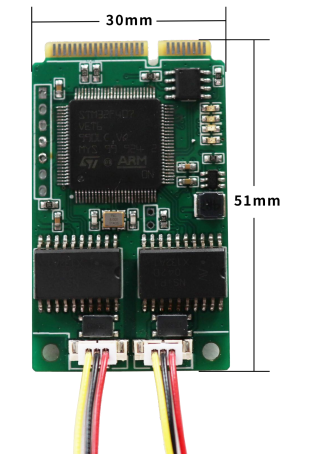

图 2.1 USBCAN-ME 外形尺寸
2.2 接口定义及功能
USBCAN-ME接口卡集成1路PCIE接口、2路标准CAN-bus接口。CAN-bus接口由3 Pin的1.25插拔式接线端子引出，可以用于连接2个CAN-bus网络或者CAN-bus接口的设备。CAN-bus接口、PCIE接口如图2.2所示，接口定义如表2.2所示。

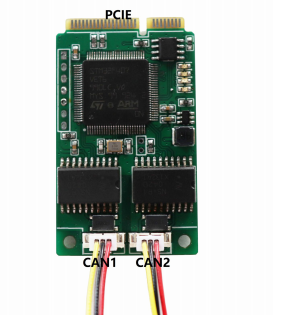

图 2.2 CAN-bus 接口、PCIE 接口位置

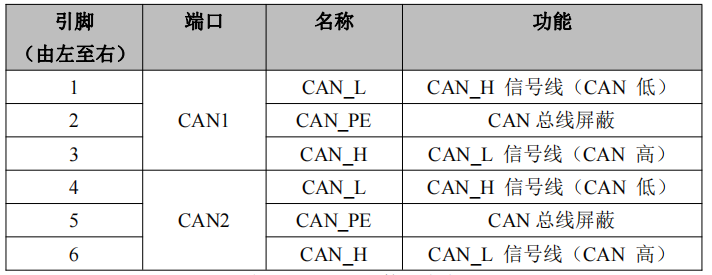

表 2.2 CAN-bus 接口定义
3.系统状态指示灯
USBCAN-ME模块具有1个PWR指示灯、1个SYS指示灯、1个CAN1指示灯、1个CAN2指示灯来指示设备的运行状态。这4个指示灯的具体指示功能见表3.1，这4个指示灯处于各种状态下时，CAN总线的状态如表3.2所示。

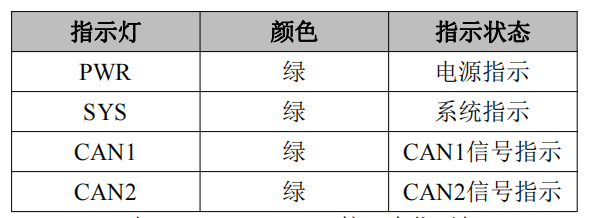

表 3.1 USBCAN-ME 接口卡指示灯
若SYS闪烁但CAN1或CAN2指示灯不亮，说明CAN通道无数据，请检查接线、通信波特率、匹配电阻等是否正确。

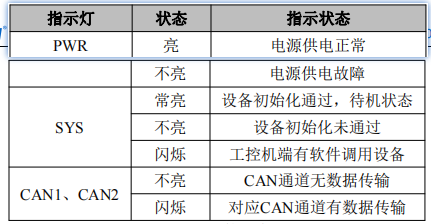

表 3.2 USBCAN-ME 接口卡指示灯状态

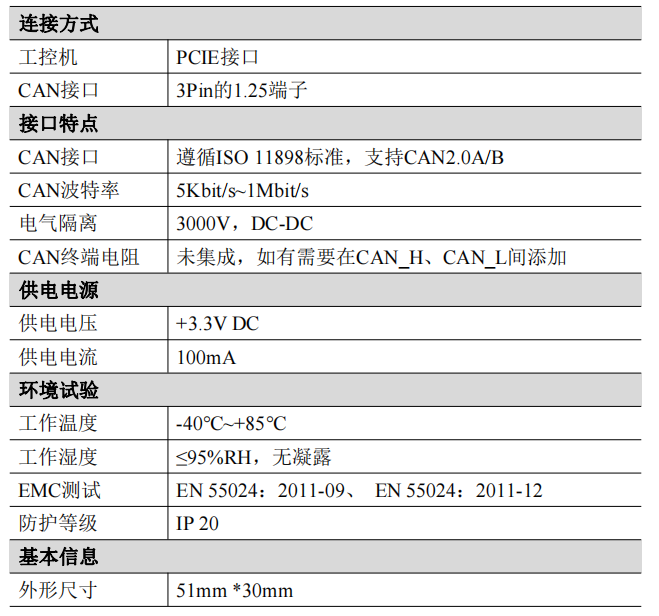

4. 技术规格
