1.与 PC 连接
USBCAN-Mini接口卡具有即插即用的特点，因此用户可以使用PC机的USB 接口直接向USBCAN-Mini接口卡供电；若USB供电不足，则需选用外部电源供电方式（仅USBCAN-IIPro支持外部供电方式）。
1.1USB总线供电模式
USB总线供电模式适合于大多数应用场合，例如，当USBCAN-Mini接口卡是USB端口连接的唯一设备时。

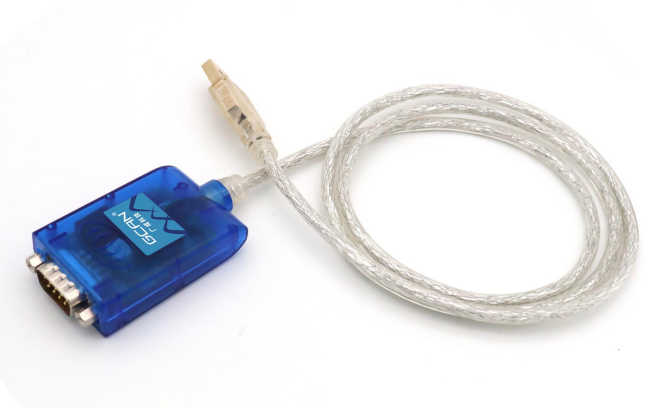

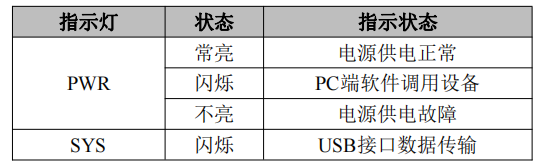

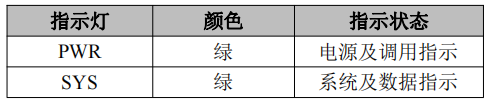

将PC与USBCAN-Mini接口卡的USB端直接与电脑的USB接口连接，由USB 接口向USBCAN-Mini接口卡提供+5V电源；此时，两个指示灯都点亮，随后一个熄灭，表示设备工作正常且处于待连接状态。
2.与CAN-bus连接
USBCAN-Mini接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L 即可建立通信。
CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接见图3.1所示。

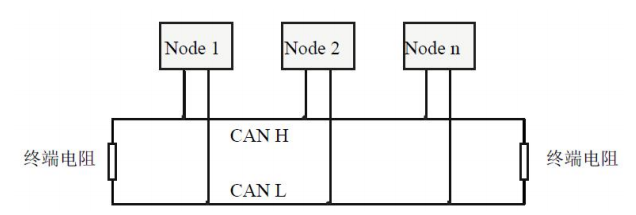

图3.1CAN-bus网络的拓扑结构
注意：

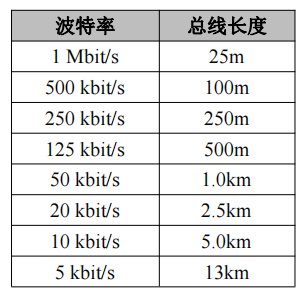

表 3.1 波特率与最大总线长度参照表
3. CAN 总线终端电阻
为了增强 CAN 通讯的可靠性，消除 CAN 总线终端信号反射干扰，CAN 总线网络最远的两个端点通常要加入终端匹配电阻，如图 3.2 所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为 120Ω，则总线上的两个端点也应集成 120Ω终端电阻。
图 3.2 USBCAN 与其他 CAN 节点设备连接
注意：
