1. 功能简介
1.1 功能概述
USBCAN-Mini是集成1路CAN接口的便携式CAN-bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范，采用USBCAN-Mini便携式CAN接口卡，PC可以通过USB接口快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。
USBCAN-Mini便携式CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。USBCAN-Mini接口卡上自带USB连接线缆，集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
USBCAN-Mini便携式CAN接口卡支持WindowsXP/Win7/Win8/Win10等32位/64位操作系统，还可支持各版本Linux操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含VC、VB、.Net、Delphi、Labview、C#和C++Builder等开发例程示范，方便用户进行应用程序开发。
USBCAN-Mini接口卡可使用我公司自主开发的GCANTools通用测试软件，可执行CAN-bus报文的收发和监测等功能。
1.2 性能特点
1.3典型应用
2. 设备安装
本章介绍了USB-CAN接口卡与电脑连接的方法及初次使用电脑连接USB-CAN 接口卡时的注意事项。
2.1设备尺寸

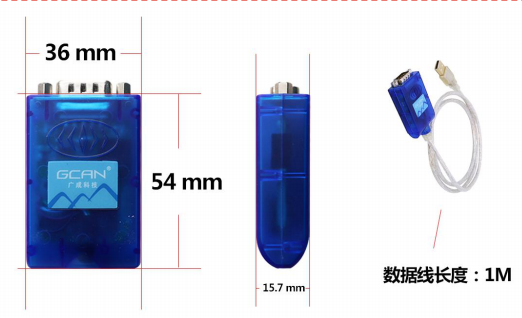

设备外形尺寸：(长)54mm*(宽)36mm*(高)15。7mm，线长1m，其示意图如图2.1所示。
图2.1 USBCAN-Mini外形尺寸
2.2 接口定义及功能

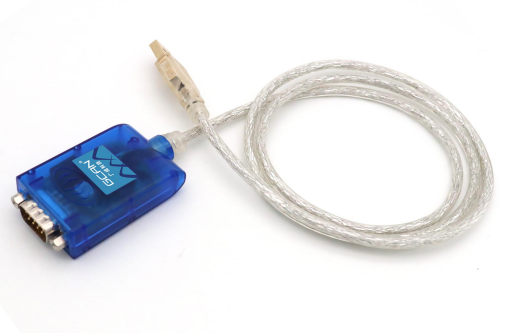

USBCAN-Mini接口卡集成1路CAN通道，由1个D-SUB9公头接口引出，可以用于连接1路CAN-bus网络或者CAN-bus接口的设备。USBCAN-Mini接口位置及定义如图2.2、表2.1所示。
图2.2 USBCAN-Mini接口位置

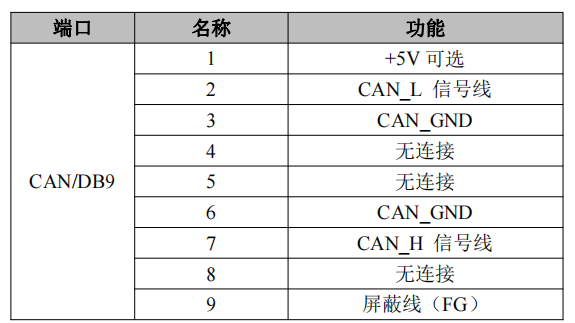

表 2.1 USBCAN-Mini 的 CAN-bus 信号分配
3. 系统状态指示灯
USBCAN-Mini接口卡具有1个PWR指示灯、1个SYS指示灯来指示设备的运行状态。这2个指示灯的具体指示功能见表3.2，这2个指示灯处于各种状态下时，CAN总线的状态如表3.3所示。

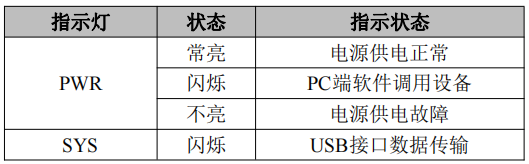

表 3.2 USBCAN-Mini 接口卡指示灯
USBCAN-Mini接口卡上电后，PWR点亮，同时系统初始化状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；随后SYS灯熄灭表示系统初始化正常完成。
USB接口连接正常后，PC端有上位机软件调用USBCAN-Mini设备时，PWR灯绿色闪烁；当USB总线有数据在传输时，USB信号指示灯SYS绿色闪烁。
表 3.3 USBCAN-Mini 接口卡指示灯状态

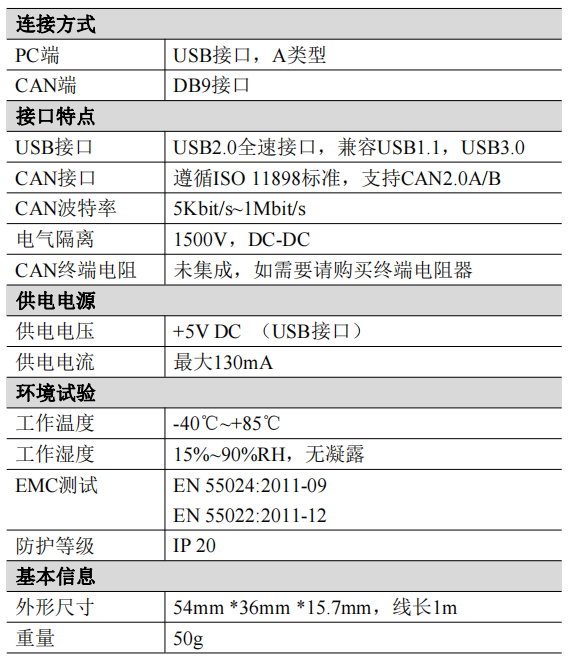

4. 技术规格
