3、接口定义

GCAN-PLC-420J用户手册中文版下载:  点击下载
GCAN-PLC-420J用户手册英文版下载:  正在更新中...
可带载插片式I/O的用户使用手册:点击下载
选型手册(总):  点击下载

接口定义

       GCAN-PLC-420-J 总线通信接口由 2 个 RJ45 接口与端子接口组成。RJ45 接口包括 2 个以太网接口(出厂 IP 地址 192.168.1.30):

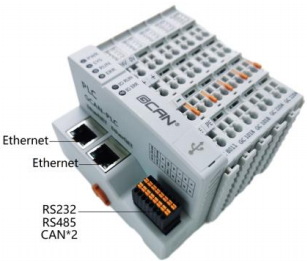

图 2.6 GCAN-PLC-420-J 的总线接口样式
       端子接口包括 1 个 RS232、1 个 RS485,2 个 CAN 总线接口,使用插拔式双排弹簧按压式端子引出。

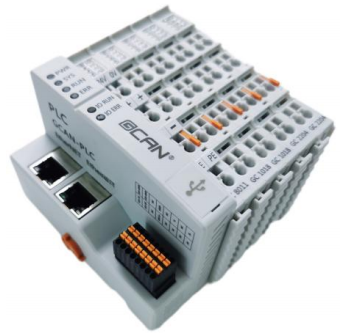

图 2.7 GCAN-PLC-420-J 的总线与控制器电源接口样式

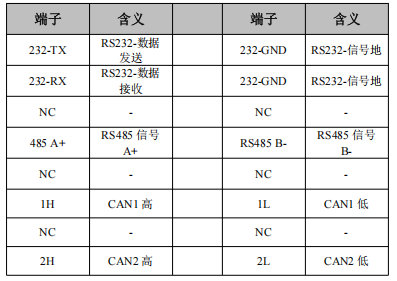

表 2.1 GCAN-PLC-420-J 的总线与控制器电源接口定义

电源端子定义

图 2.8 PLC 主控模块电源接线端子排
       PLC 主控模块的电源接线端子排如图 2.8 所示。PLC 主控模块包含 8 个端子,各个端子对应的序号及其含义如表 2.2 所示。请注意,3 号端子与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号端子之间,在模块的内部是相连的。

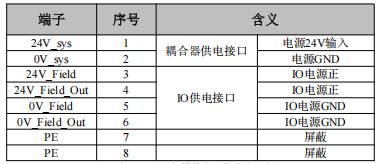

表2.2 PLC主控模块电源接线端子定义
