3.接口定义
GCAN-PLC-530总线通信接口由2个RJ45接口与端子接口组成。RJ45接口包括1个以太网接口（出厂IP地址192.168.1.30）、1个EtherCAT/以太网（出厂IP地址192.168.2.30）复用接口：

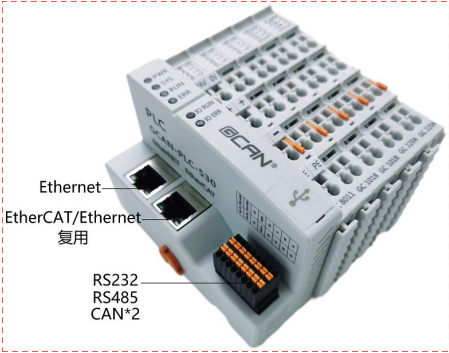

图2.6GCAN-PLC-530的总线接口样式
端子接口包括1个RS232、1个RS485，2个CAN总线接口，使用插拔式双排弹簧按压式端子引出。

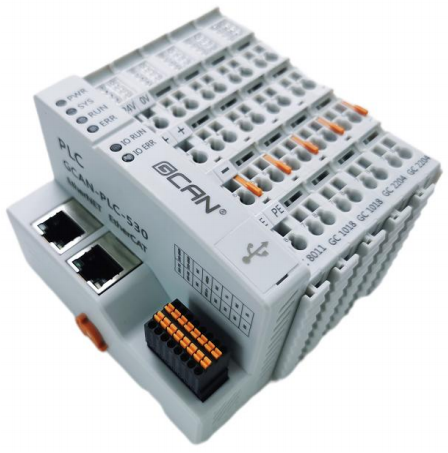

图2.7GCAN-PLC-530的总线与控制器电源接口样式

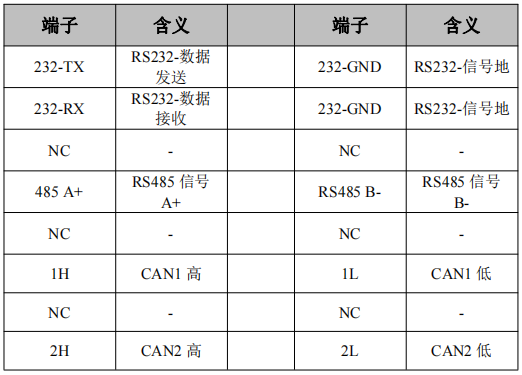

表 2.1 GCAN-PLC-530 的总线与控制器电源接口定义
3.1 电源端子定义

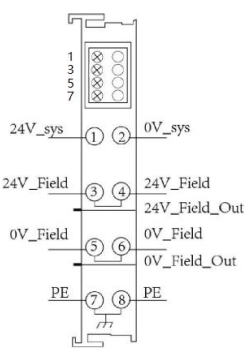

图 2.8 PLC 主控模块电源接线端子排
PLC 主控模块的电源接线端子排如图 2.8 所示。PLC 主控模块包含 8 个端子，各个端子对应的序号及其含义如表 2.2 所示。请注意，3 号端子与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号端子之间，在模块的内部是相连的。

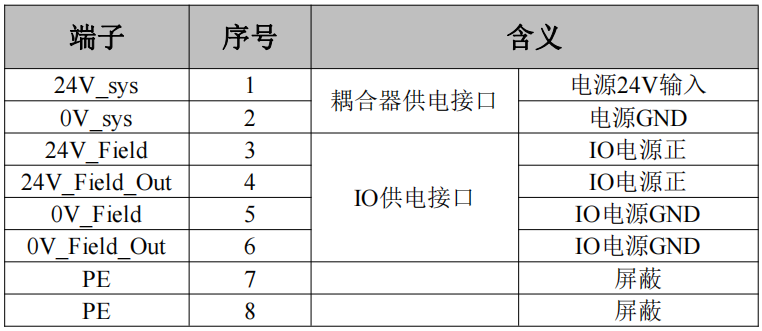

表2.2 PLC主控模块电源接线端子定义

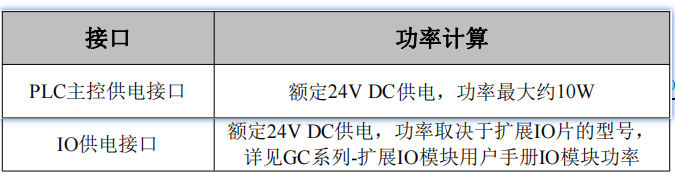

请注意：PLC系统的功耗（功率）分为两部分：PLC主控模块的功率和扩展IO模块的功率。
