3、接口定义及功能

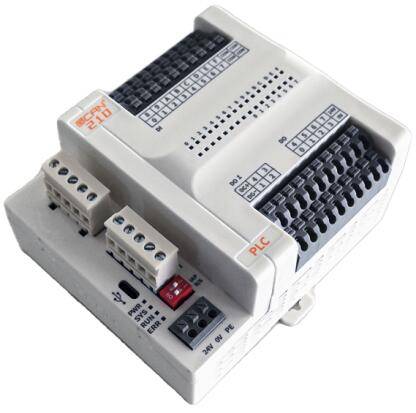

       GCAN-PLC-210设备包含1个电源接口，一个USB-Type C接口，1路RS232通信接口，2路RS485通信接口；8路普通DO接口+4路大电流DO接口，16路DI接口。控制器编程接口使用USB接口，接口定义如下表所示。

2.3.1 左侧底板各接口的定义

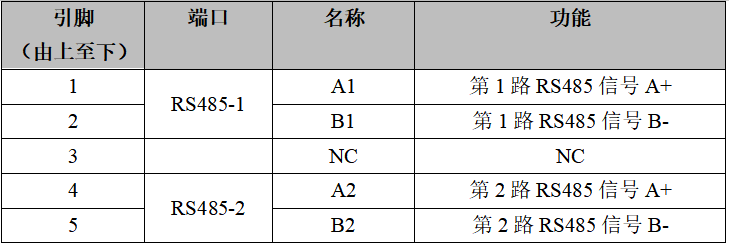

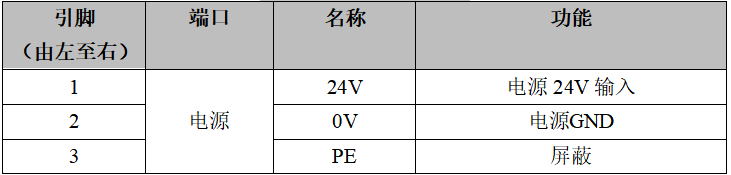

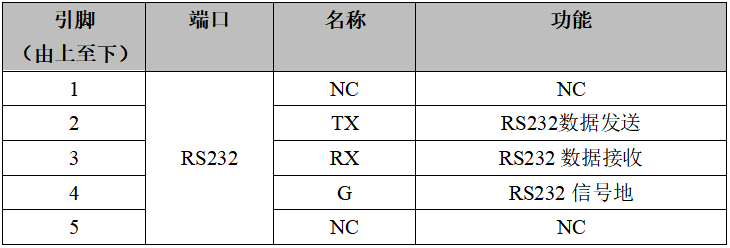

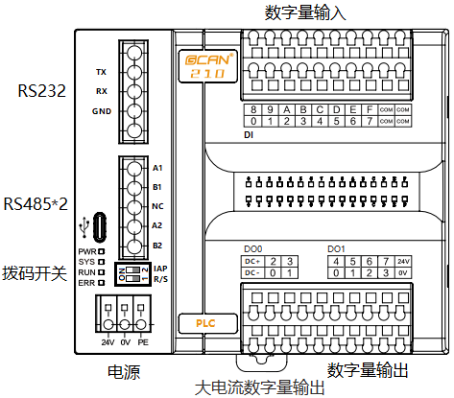

       GCAN-PLC-210的主控模块左侧底板从上到下，依次是RS232总线接口、2路RS485总线接口和电源接口，如上图所示。各个端子对应的序号及其含义如表所示。

2.3.2 大电流DO0接口定义及接线方法

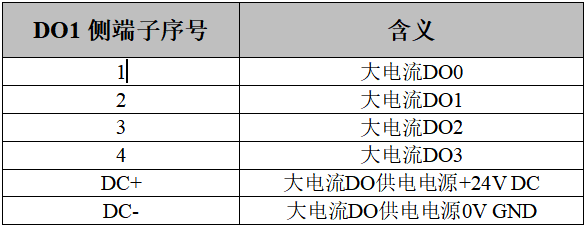

       GCAN-PLC-210的主控模块右侧顶板含有上下四排端子排，下方两排端子排的左侧为大电流DO0端子排，分别为DO0~DO03共4个数字量输出点，以及1组IO供电电源接口（IO模块需供电后才能正常工作），如图所示。各个端子对应的序号及其含义如表2.4所示。

2.3.3 普通DO1接口定义及接线方法

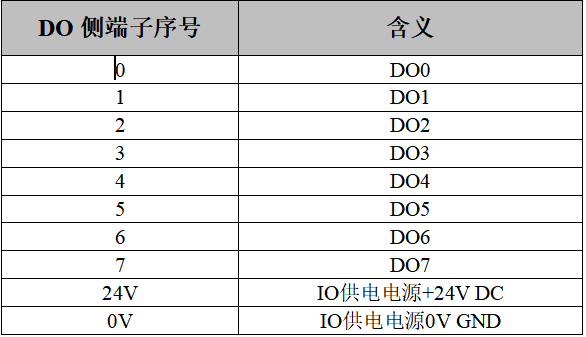

       下方两排端子排的右侧为普通DO1端子排，分别为DO0~DO7共8个数字量输出点，以及1组IO供电电源接口（IO供电电源已与系统电源隔离，IO模块需供电后才能正常工作），如图所示。各个端子对应的序号及其含义如表2.5所示。

       DO1端子排晶体管PNP输出接线如图所示：

2.3.4 DI接口定义及接线方法

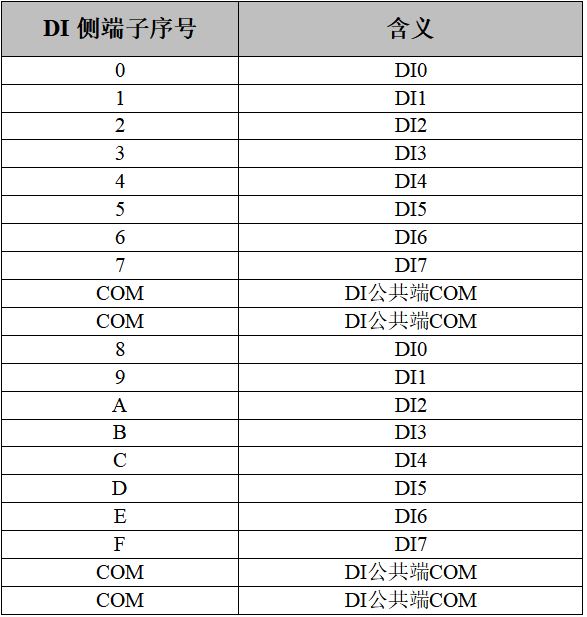

       上方两排端子为DI端子排，分别为DI0~DI7，DI8~DIF共16个数字量输入点，以及4个DI的COM接口（4个COM口内部已短接，任意连接1个即可），如图所示。各个端子对应的序号及其含义如表2.6所示。

       DI端子排有两种接法：

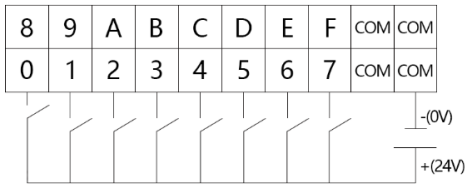

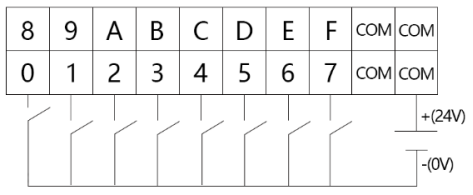

       1） NPN漏型输入接线如图所示：

       2）PNP源型输入接线如图所示：
