3、接口定义
3.1 Port0 接口
GCAN-PLC-326E/R 系列的主控模块的 PORT0 接口形式为 DB9 公头接口， 其包含了 1 路 CAN 通讯接口，引脚定义如下图及下表（注：未写入表中的引脚 均为 NC）。

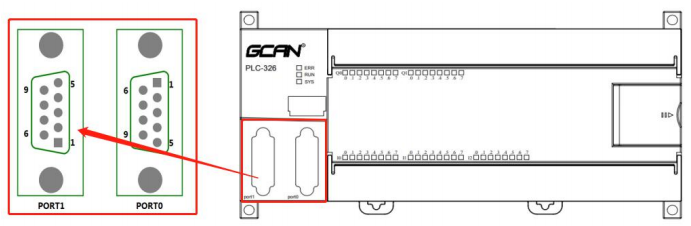

图 2.2 GCAN-PLC-326E/R 系列的 PORT0、PORT1 接口样式

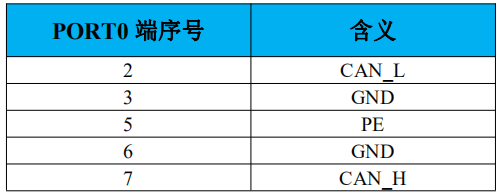

表 2.1 GCAN-PLC-326E/R 系列的 PORT0 接口定义
3.2 Port1 接口
GCAN-PLC-326E/R 系列的主控模块的 PORT1 接口形式为 DB9 母头接口， 其包含了 2 路 485 通讯接口，引脚定义如下图及下表（注：未写入表中的引脚均 为 NC）。

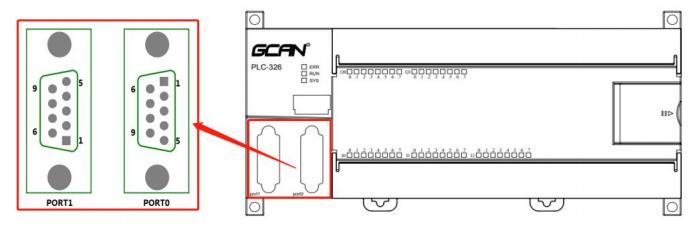

图 2.3 GCAN-PLC-326E/R 系列的 PORT0、PORT1 接口样式

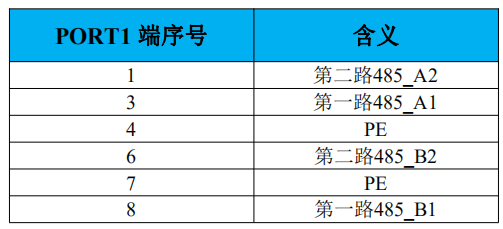

表 2.2 GCAN-PLC-326E/R 系列的 PORT1 接口定义
3.3 DI 端子排接口
GCAN-PLC-326E/R 系列的主控模块含有上下两排端子排，下方端子排为 DI 端子排，分别为 I0.0~I0.7，I1.0~I1.4，I1.5~I1.7，I2.0~I2.7 共 24 个数字量输 入点，其中 DI3~DI5 为 PNP 数字量输入与高速计数输入复用，以及一组 DC 24V 电源输出（并非 DO 输出），如图所示。

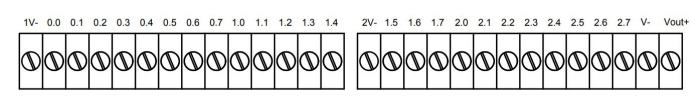

图 2.4 GCAN-PLC-326E/R 系列的 DI 端子排接口样式

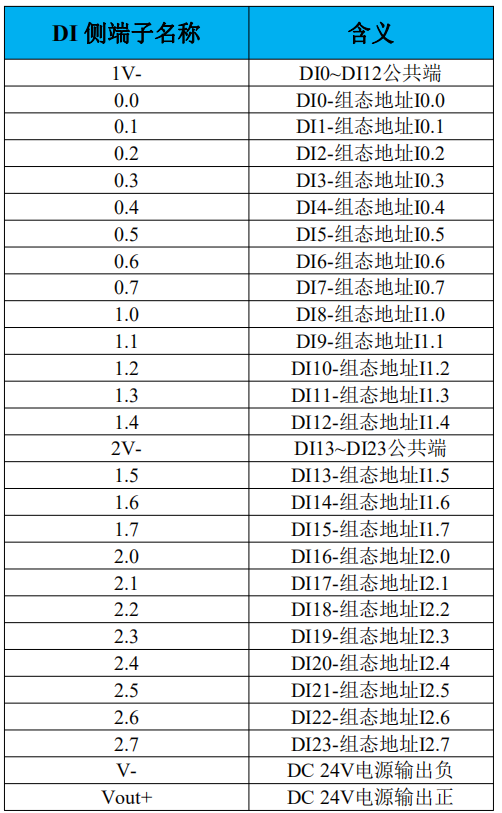

表 2.3 GCAN-PLC-326E/R 系列的 DI 侧端子排接口定义
当 DI3~DI5 作为高速计数输入使用时，其组态地址如下表所示。

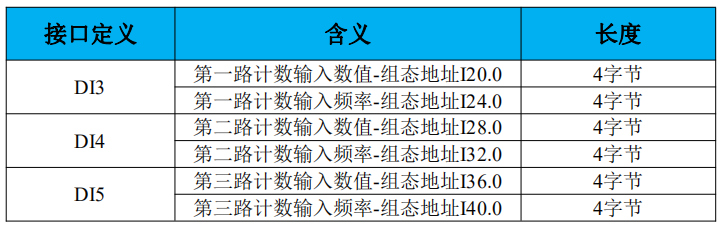

表 2.4 GCAN-PLC-326E/R 系列的高速计数输入组态定义
3.4 DI 端子排接线说明
GCAN-PLC-326E/R 系列的主控模块 DI 端子排接线方式如图，DI0~DI12 的 输入公共端均接入 1V-，DI13~DI23 的输入公共端均接入 2V-图中接线示意均以 DI 为 PNP 数字量输入为例。

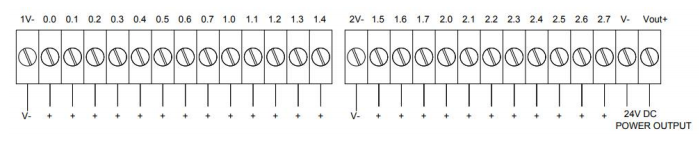

图 2.4 GCAN-PLC-326E/R 系列的 DI 接线图示样式
3.5 DO 端子排接口
GCAN-PLC-326E/R 系列的主控模块含有上下两排端子排，上方端子排包含 DO 端子排，DO 端子排分别为 Q0.0~Q0.7，Q1.0~Q1.7 共 16 个数字量输出点， 其中 DO0、DO1 为 PNP 数字量输出及 PWM 高速脉冲输出复用接口，以及供电 接口，以及 4 个输出点公共端，其中两个 1C 为 Q0.0~Q0.7 的公共端，2 个 2C 为 Q1.0~Q1.7 的公共端，为防止发热过多固将每个公共端接出 2 个引脚，接口定 义如图所示。

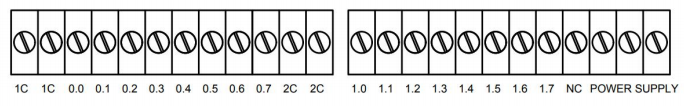

图 2.5 GCAN-PLC-326E/R 系列的 DO 端子排接口样式
表 2.4 GCAN-PLC-326E/R 系列的 DO 侧端子排接口定义
当 DO0、DO1 作为 PWM 高速脉冲输出使用时，其组态地址如下表所示。

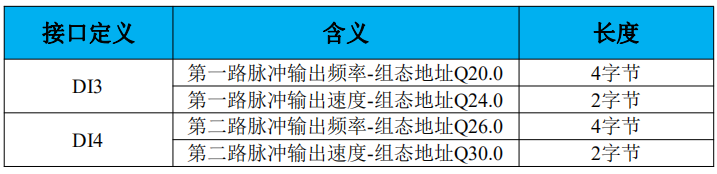

表 2.6 GCAN-PLC-326E/R 系列的 PWM 高速脉冲输出组态定义
3.6 DO 端子排接线说明
GCAN-PLC-326E/R 系列的主控模块 DO 端子排接线方式如图，DO0~DO7 的输出公共端为 1C，DO8~DO15 的输出公共端为 2C，为防止发热过多固将每个 公共端接出 2 个引脚图中接线示意均以 DO 为 PNP 数字量输出为例。（需要说 明的是：GCAN-PLC-326 系列模块具备交流供电与直流供电两种版本，单一设 备并不兼容交直流供电，用户需根据实际情况选购相应供电方式的模块）。

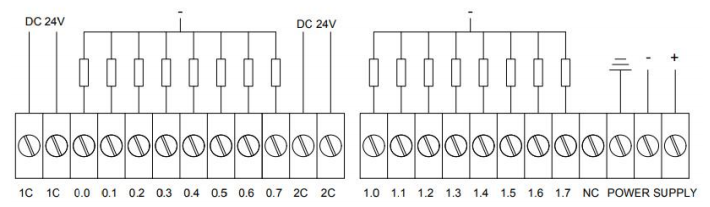

图 2.6 GCAN-PLC-326E/R 系列的 DO 接线图示
3.7 AI、AO 端子排接口

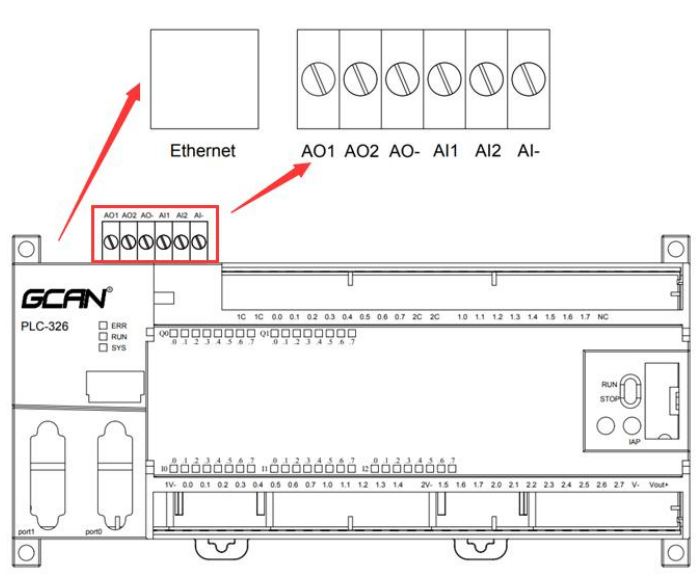

GCAN-PLC-326E/R 系列的主控模块含有一个以太网接口以及一组模拟量接 口接线端子排，如图所示。

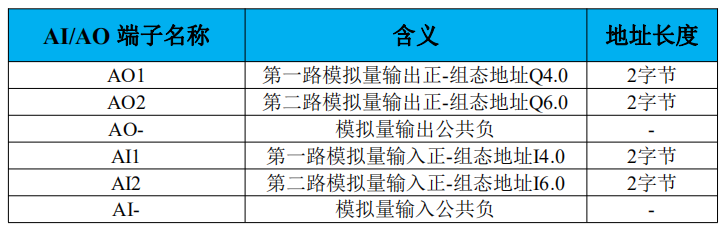

图 2.7 GCAN-PLC-326E/R 系列的 AI/AO 端子图示 AI/AO 端子名称 含义 地
