快速上手__OPENPCS内核

（1）下载软件安装包，并解压打开（下载位置：OPENPCS软件安装包）

（2）选择英文版或中文版解压后双击.exe 文件安装，本文只介绍英文版，中文版安装过程与英 文版相同。

（3）出现安装界面，点击安装

（4）安装过程中可能会出现以下提示，点击是（Y）即可

（5）点击下一步继续安装

（6）选择接受许可，点击下一步

（7）填写用户名称，此处建议使用默认直接点击下一步

（8）选择安装路径，选好后点击下一步

（9）之后的步骤一直点击下一步即可，开始安装，并等待安装进度条，直到出现添加驱动，此 处直接点击退出即可

（10）安装完成

（1）下载TARGET安装包并解压打开，（安装包下载位置：OPENPCS软件的Target安装包）。

（2）TARGET 安装，选择中文版英文版均可，没有区别，只是安装向 导的语言选择，选择里面的.exe 文件双击，并点击安装，安装过程只需几秒，几乎一闪而过。

（1）打开OpenPCS软件。

（2）点击 PLC->Connections...（连接...）

（3）在 Connection Setup（连接设置）窗口新建连接，设置参数。点击“New” 按钮。

（4）在Name中输入TCP（也可根据个人爱好更改），点击Select按钮。

（5）击TCP432图标，之后点击OK。

（6）Driver中会显示“TCP432”字样，点击“Settings（设置）”按钮。

（7）Port（端口）请输入23042。IP地址为 192.168.1.30，设置好后点 OK

（8）设置好后，返回Connection Setup（连接设置）界面，点击“Close（关闭）”。

（9）设置Resource Properties（资源属性），如下图所示。

（10）选择GCAN_PLC和TCP。

4.1 串口连接

        GCAN-PLC-301/302 使用标准串口电平，因此该模块可以直接与带有 RS232 或 RS485 接口的设备进行连接。 RS232 总线的连接如图所示：

        RS232 总线的连接如图所示：

RS485 总线的连接如图所示：

4.2 CAN 连接

        GCAN-PLC-301/302 接入 CAN 总线时仅需要将 CAN_H 连 CAN_H，CAN_L 连 CAN_L 即可建立通信。

        CAN-bus 网络采用直线拓扑结构，总线最远的 2 个终端需要各安装 1 个 120 Ω的终端电阻；对于分支连接，其长度不应超过 3 米。CAN-bus 总线的连接如图 3.1 所示。

        请注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.1。若通讯距 离超过1km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常 规是随距离的加长而适当加大。

4.2.1 CAN 总线终端电阻

       为了增强 CAN 通讯的可靠性，消除 CAN 总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图 3.2 所示。终端匹配电阻 的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为 120Ω，则总线上 的两个端点也应集成 120Ω终端电阻。如果网络上其他节点使用不同的收发器， 则终端电阻须另外计算。

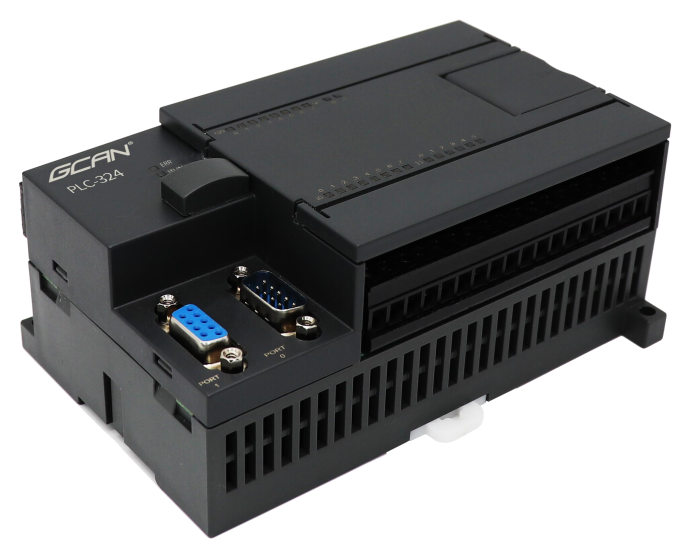

GCAN-PLC-324E/R 提供 1 个程序运行开关和 1 个复位按钮。打开图示盖板 后开关及按键位置如图 4.1 所示

图 4.1 中：

①为盖板。默认为关闭状态。手指轻轻扳动即可打开。

②为运行/停止拨码开关。

③为复位按键。

1.运行/停止开关位于 RUN 位置时，用于启动 PLC 程序运行；运行/停止按钮的 拨码位于 STOP 位置时，用于停止 PLC 程序运行。
