3、接口定义
3.1 Port0 接口
GCAN-PLC-324E/R 系列的主控模块的 PORT0 接口形式为 DB9 公头接口， 其包含了 1 路 CAN 通讯接口，引脚定义如下图及下表（注：未写入表中的引脚 均为 NC）。

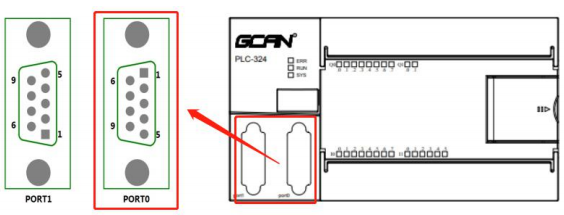

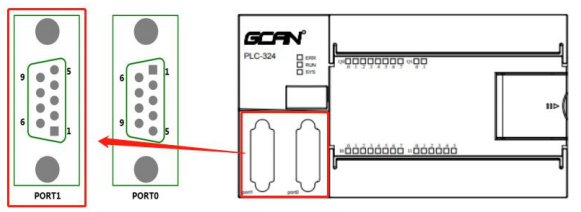

图 2.2 GCAN-PLC-324E/R 系列的 PORT0、PORT1 接口样式

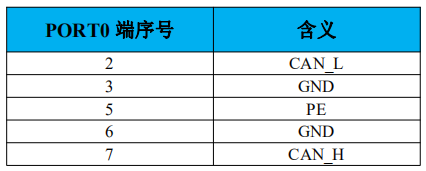

表 2.1 GCAN-PLC-324E/R 系列的 PORT0 接口定义
3.2 Port1 接口
GCAN-PLC-324E/R 系列的主控模块的 PORT1 接口形式为 DB9 母头接口， 其包含了 2 路 485 通讯接口，引脚定义如下图及下表（注：未写入表中的引脚均 为 NC）。
图 2.3 GCAN-PLC-324E/R 系列的 PORT0、PORT1 接口样式

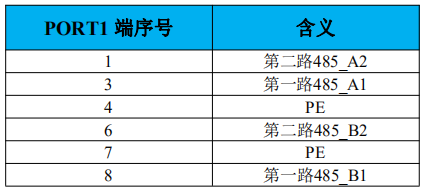

表 2.2 GCAN-PLC-324E/R 系列的 PORT1 接口定义
3.3 DI 端子排接口
GCAN-PLC-324E/R 系列的主控模块含有上下两排端子排，下方端子排为 DI 端子排，分别为 I0.0~I0.7，I1.0~I1.5 共 14 个数字量输入点，其中 DI3~DI5 为 PNP 数字量输入与高速计数输入复用，以及一组 DC 24V 电源输出（并非 DO 输 出），如图所示。

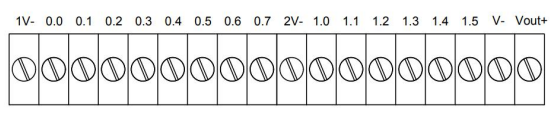

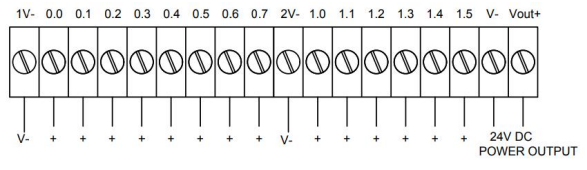

图 2.4 GCAN-PLC-324E/R 系列的 DI 端子排接口样式 DI 侧端子名称 含义

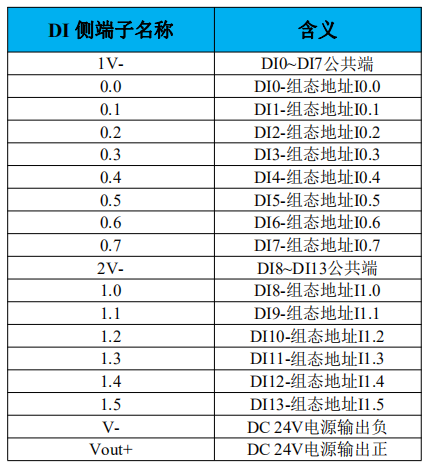

表 2.3 GCAN-PLC-324E/R 系列的 DI 侧端子排接口定义
当 DI3~DI5 作为高速计数输入使用时，其组态地址如下表所示。

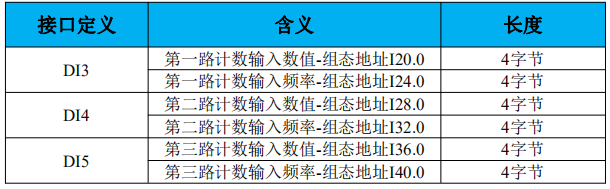

表 2.4 GCAN-PLC-324E/R 系列的高速计数输入组态定义
3.4 DI 端子排接线说明
GCAN-PLC-324E/R 系列的主控模块 DI 端子排接线方式如图，DI0~DI7 的 输入公共端均接入 1V-，DI8~DI13 的输入公共端均接入 2V-，图中接线示意均以 DI 为 PNP 数字量输入为例。
图 2.4 GCAN-PLC-324E/R 系列的 DI 接线图示样式
3.5 DO 端子排接口
GCAN-PLC-324E/R 系列的主控模块含有上下两排端子排，上方端子排包含 一个 RJ45 接口和 DO 端子排，DO 端子排分别为 Q0.0~Q0.7，Q1.0~Q1.1 共 10 个数字量输出点，其中 DO0、DO1 为 PNP 数字量输出及 PWM 高速脉冲输出复 用接口，以及供电接口，如图所示。

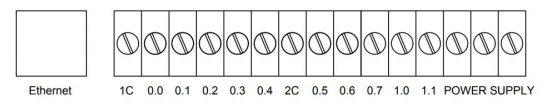

图 2.5 GCAN-PLC-324E/R 系列的 DO 端子排接口样式

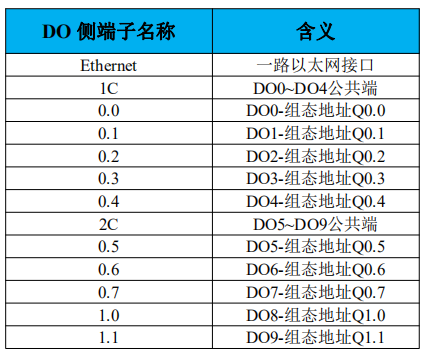

表 2.5 GCAN-PLC-324E/R 系列的 DO 侧端子排接口定义
当 DO0、DO1 作为 PWM 高速脉冲输出使用时，其组态地址如下表所示。

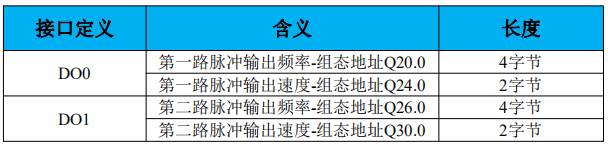

表 2.6 GCAN-PLC-324E/R 系列的 PWM 高速脉冲输出组态定义
3.6 DO 端子排接线说明
GCAN-PLC-324E/R 系列的主控模块 DO 端子排接线方式如图，DO0~DO4 的输出公共端为 1C，DO5~DO9 的输出公共端为 2C，图中接线示意均以 DO 为 PNP 数字量输出为例。（需要说明的是：GCAN-PLC-324 系列模块具备交流供 电与直流供电两种版本，单一设备并不兼容交直流供电，用户需根据实际情况选 购相应供电方式的模块）。

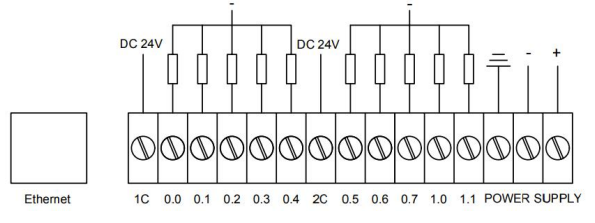

图 2.6 GCAN-PLC-324E/R 系列的 DO 接线图示
3.6 AI、AO 端子排接口

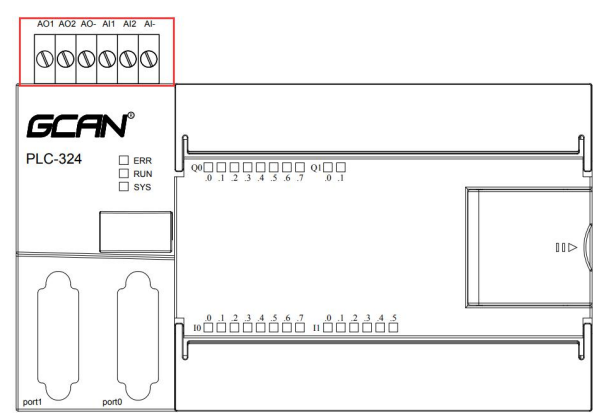

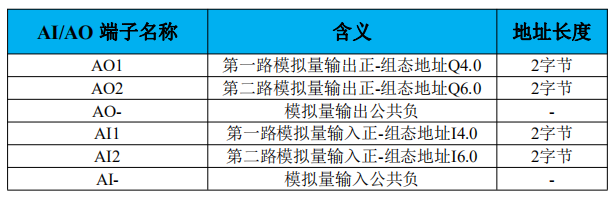

GCAN-PLC-324E/R 系列的主控模块含有一组模拟量接口接线端子排，如图 所示。
图 2.7 GCAN-PLC-324E/R 系列的 AI/AO 端子图示
