模块外观及尺寸

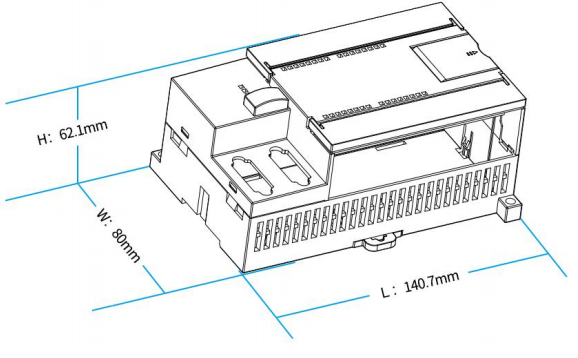

GCAN-PLC-324-E/R 系列控制器外观如图 2.1 所示。该系列包含 2 个 DB9 接口（port0 为 DB9 公头，port1 为 DB9 母头），一个 RJ45 接口。其中 port0 为 1 路 CAN 接口，其引脚定义见 2.2.1，port1 为 2 路 RS485 接口，其引脚定义见 2.2.2，RJ45 接口为以太网接口，可用作以太网通讯及控制器编程。

2.1  PLC 程序运行开关及复位按键

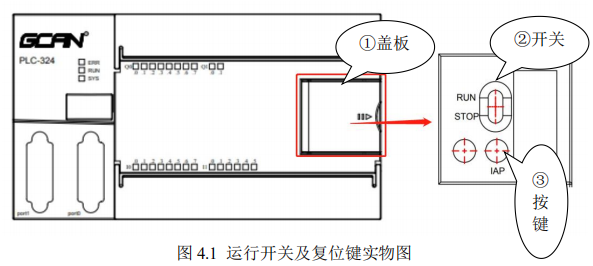

GCAN-PLC-324E/R 提供 1 个程序运行开关和 1 个复位按钮。打开图示盖板 后开关及按键位置如图 4.1 所示。

图 4.1 中：

①为盖板。默认为关闭状态。手指轻轻扳动即可打开。

②为运行/停止拨码开关。

③为复位按键。

注意:

1.运行/停止开关位于 RUN 位置时，用于启动 PLC 程序运行；运行/停止按钮的 拨码位于 STOP 位置时，用于停止 PLC 程序运行。

2.上电后长按复位键到 ERR 灯闪烁，用于恢复 PLC 出厂 IP 地址：192.168.1.30。
