3、接口定义及功能

本章节将详细说明GCAN-PLC-240 可编程逻辑控制器的接口的含义。

GCAN-PLC-240 PLC主控模块用户手册点击下载
选型手册PLC+I/O:点击下载

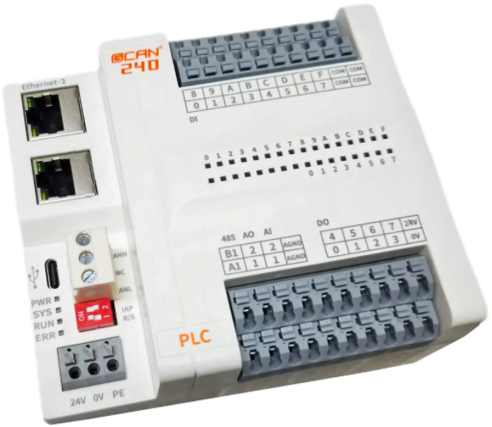

       GCAN-PLC-240设备包含1个电源接口,一个USB-Type C接口,1路CAN通信接口,1路RS485通信接口,2路Ethernet通信接口(网络交换),2路AI接口;2路AO接口;8路DO接口,16路DI接口。控制器编程接口使用Ethernet接口,接口定义如下表所示。

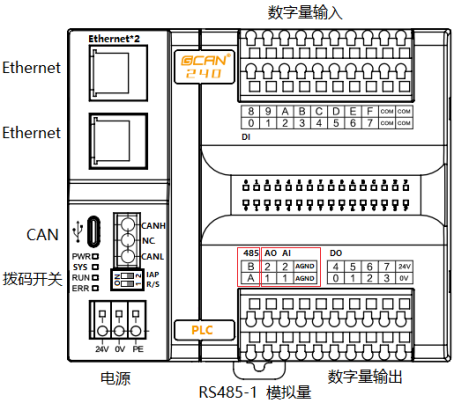

图2.4 GCAN-PLC-240各接口位置
2.3.1 左侧底板各接口的定义
       GCAN-PLC-240的主控模块左侧底板从上到下,依次是Ethernet总线接口、CAN总线接口和电源接口,如上图所示。各个端子对应的序号及其含义如表所示。

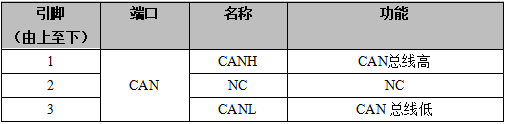

表2.1 CAN接口定义

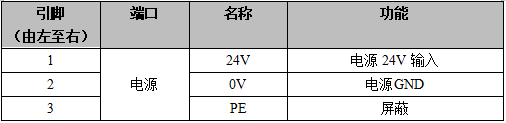

表2.2 电源接口定义
2.3.2 DO接口定义及接线方法
       GCAN-PLC-240的主控模块右侧顶板含有上下四排端子排,下方两排端子排的右侧为DO端子排,分别为DO0~DO7共8个数字量输出点,以及1组IO供电电源接口(IO供电电源已与系统电源隔离,IO模块需供电后才能正常工作),如图所示。各个端子对应的序号及其含义如表2.3所示。

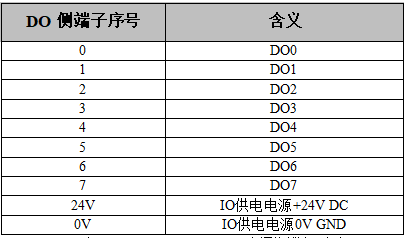

表2.3 GCAN-PLC-240 DO及IO电源接线端子定义
       DO端子排晶体管PNP输出接线如图所示:
图2.5 GCAN-PLC-240 DO(0.1.2.3路)接线
2.3.3 DI接口定义及接线方法
       上方两排端子为DI端子排,分别为DI0~DI7,DI8~DIF共16个数字量输入点,以及4个DI的COM接口(4个COM口内部已短接,任意连接1个即可),如图所示。各个端子对应的序号及其含义如表2.4所示。

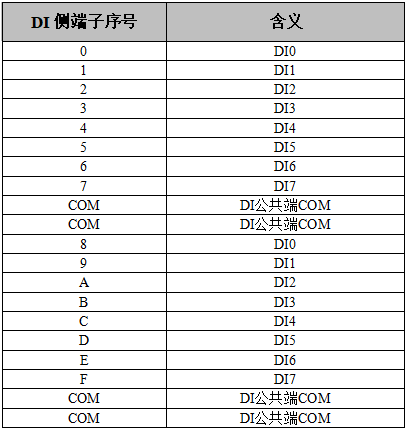

表2.4 GCAN-PLC-240 DI端子定义
       DI端子排有两种接法:

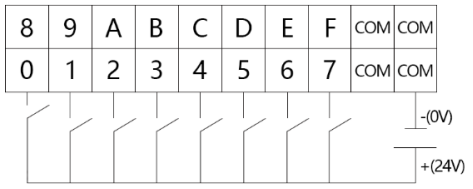

       1) NPN漏型输入接线如图所示:
图2.6 GCAN-PLC-240 DI(0-7路)漏型接线

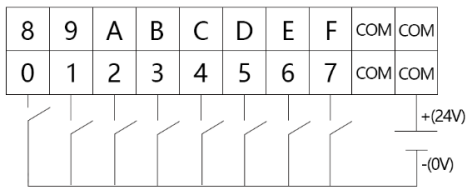

       2)PNP源型输入接线如图所示:
图2.7 GCAN-PLC-240 DI(0-7路)源型接线
2.3.4 RS485接口定义及接线方法
       下方两排端子排的左侧为RS485、AI和AO端子排,如图所示。RS485端子对应的序号及其含义如表2.5所示。
表2.5 GCAN-PLC-240 RS485端子定义
2.3.5 AI及AO接口定义及接线方法
       下方两排端子排的左侧为AI和AO端子排,分别为AI1~AI2两个模拟量输入点,AO1~AO2两个模拟量输出点,以及2个模拟量的公共端AGND接口(2个AGND口内部已短接),如图所示。AI、AO及AGND端子对应的序号及其含义如表2.6所示。

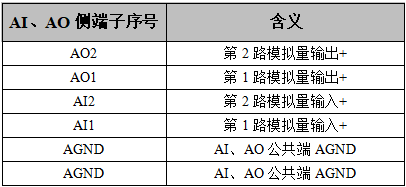

表2.6 GCAN-PLC-240 AI及AO端子定义
       1)模拟量输出接线如图所示:
图2.8 GCAN-PLC-240 AO接线
       2)模拟量输入接线如图所示:
图2.9 GCAN-PLC-240 AI接线
