2、设备安装尺寸及方法

本章节将详细说明GCAN-PLC-240 可编程逻辑控制器的安装方法。

GCAN-PLC-240 PLC主控模块用户手册	点击下载
选型手册PLC+I/O：	点击下载

2.1 设备外观及尺寸

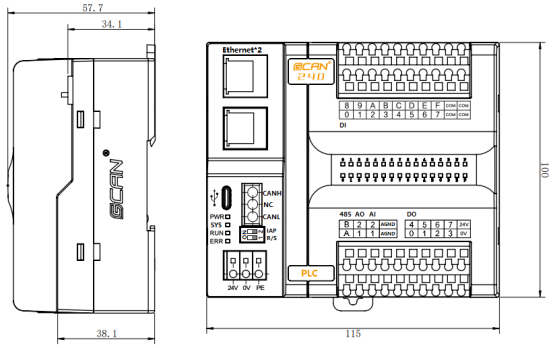

       GCAN-PLC-240外观如图2.1所示，(长)115mm * (宽)100mm * (高)58mm。

图2.1 GCAN-PLC-240模块外形尺寸图

2.2 安装拆卸方法

       模块的安装方法：

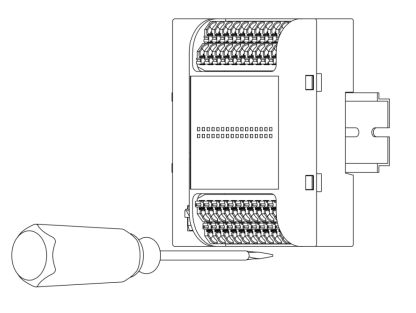

       先将模块下方的导轨卡扣用一字螺丝刀拉出；然后将模块挂到DIN导轨上，并使用一字螺丝刀将下方的导轨卡扣推进去锁定，如图所示：

图2.2 GCAN-PLC-240 模块安装

       模块的拆卸方法：

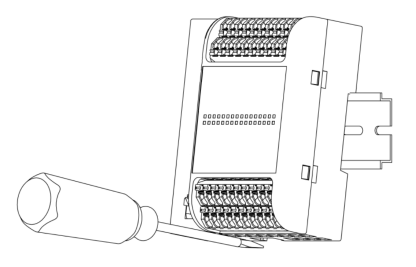

       先将模块下方的导轨卡扣用一字螺丝刀拉出；然后将模块往外拉出与DIN导轨形成一个角度，模块即可往上拉出，如图所示：

图2.3 GCAN-PLC-240 模块拆卸
