系统状态指示灯

GCAN-PLC-430用户手册	下载地址
其可带载IO（插片式）	下载地址

GCAN-PLC-430的正面突出区域包含6个圆形状态指示灯。指示灯的具体指示功能见表2.3。指示灯处于不同状态下时，GCAN-PLC-430的状态如表2.4所示。

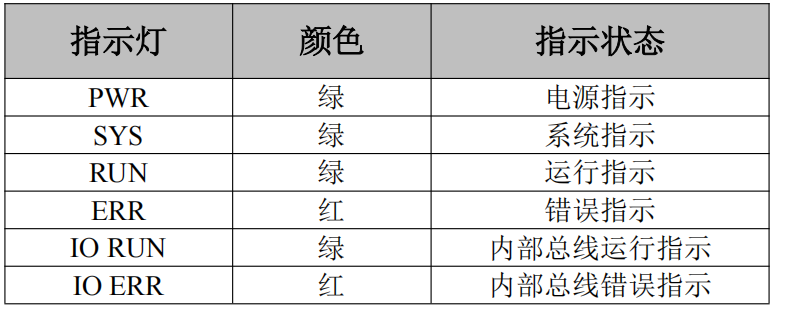

表 2.3 GCAN-PLC-430 指示灯定义

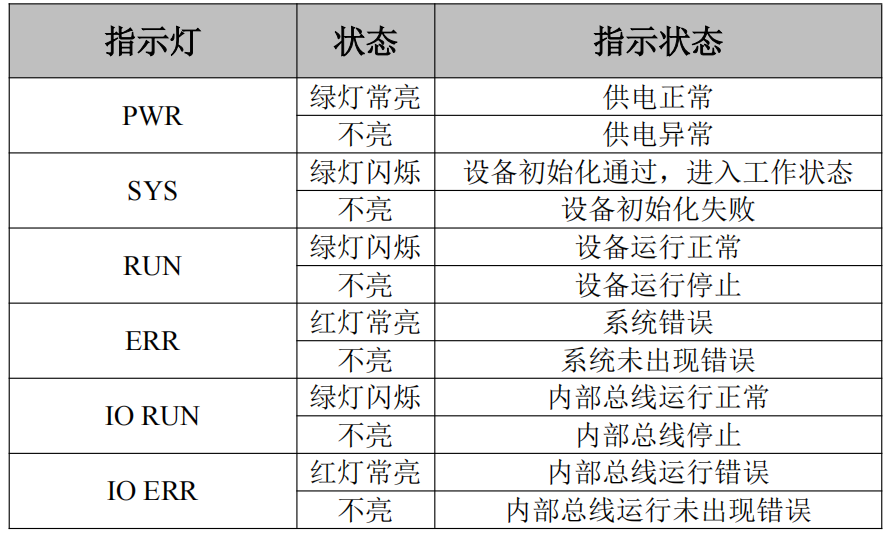

表 2.4 GCAN-PLC-430 指示灯状态含义

GCAN-PLC-430 的 IO 模块未设置错误指示灯，请通过“IO RUN”和“IO ERR”指示灯来判断 IO 模块的状态。若 GCAN-PLC-430 的“IO ERR”指示灯亮起，表示IO 模块为不正常工作，请优先检查模块安装情况。

2025-03-04
