1.总线通信接口
GCAN-PLC-430 的总线通信模块集成了 1 路 RS232 接口、1 路 RS485 接口、2 路 CAN 接口，使用插拔式双排弹簧按压式端子引出。

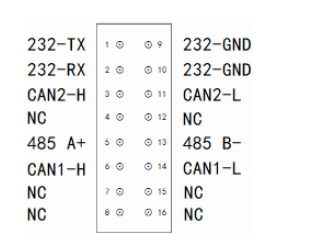

图 2.7 GCAN-PLC-430 的总线通信接口样式

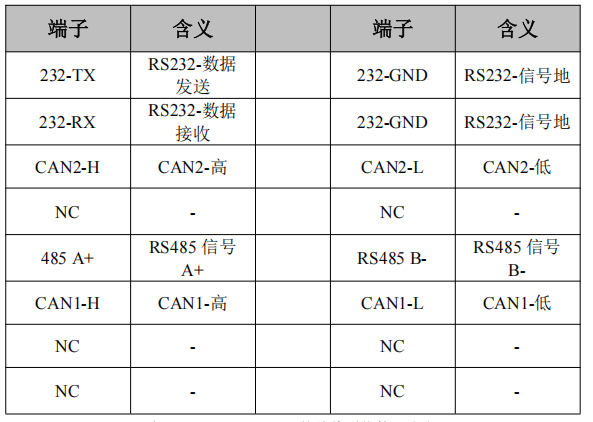

表 2.1 GCAN-PLC-430 的总线通信接口定义
2.电源接口
GCAN-PLC-430 的电源接线端子排如图 2.8 所示，其接口定义如表 2.2 所示。GCAN-PLC-430 可编程逻辑控制器电源部分包含 8 个端子，需要注意的是：3 号端子与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号端子之间，在模块的内部是相连的。

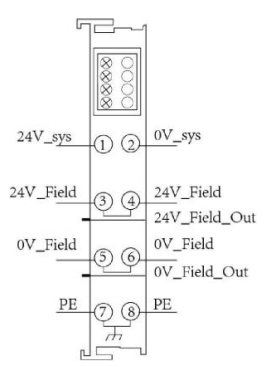

图 2.8 GCAN-PLC-430 电源模块

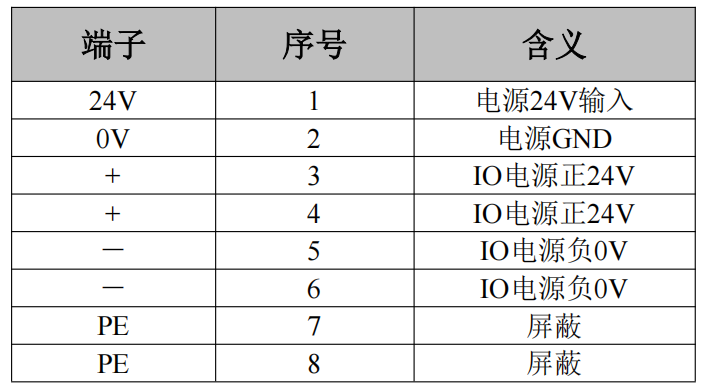

表 2.2 GCAN-PLC-430 电源模块接口定义
