接口定义

3.接口定义

GCAN-PLC-511 由总线通信模块与供电模块组成。总线通信模块上集成了一 路以太网接口、一路 RS232/485、CAN 复用接口、一路 CAN 总线接口,其分别 使用 RJ45 接口、RJ45 接口、4P 端子接口引出。RS232、RS485、CAN 复用接口 样式如图 2.6 所示,其接口定义如表 2.1 所示;CAN2 总线接口样式如图 2.7 所 示,其接口定义如表 2.2 所示。

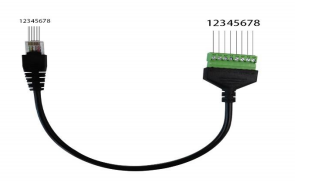

图 2.6 GCAN-PLC-511 的 RJ45 复用接口样式

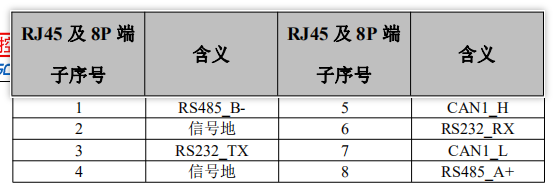

表 2.1 GCAN-PLC-511 的 RS232、RS485、CAN1 接口定义
图 2.7 GCAN-PLC-511 的 CAN2 总线端子排

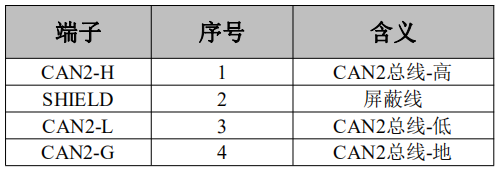

表 2.2 GCAN-PLC-511 的 CAN2 总线端子定义
GCAN-PLC 的电源接线端子排如图 2.8 所示,其接口定义如表 2.3 所示。 GCAN-PLC 可编程逻辑控制器电源部分包含 8 个端子,需要注意的是:3 号端 子 与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号端子之间, 在模块 的内部是相连的。

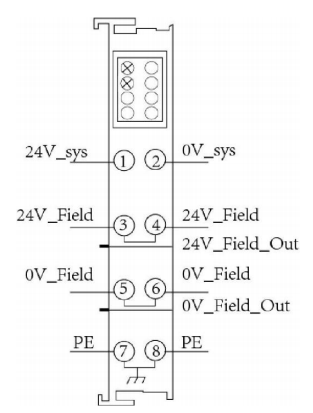

图 2.8 GCAN-PLC 电源模块

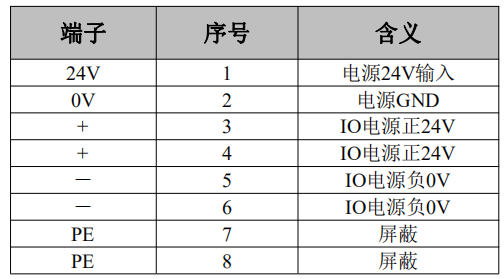

表 2.3 GCAN-PLC 电源模块接口定义
