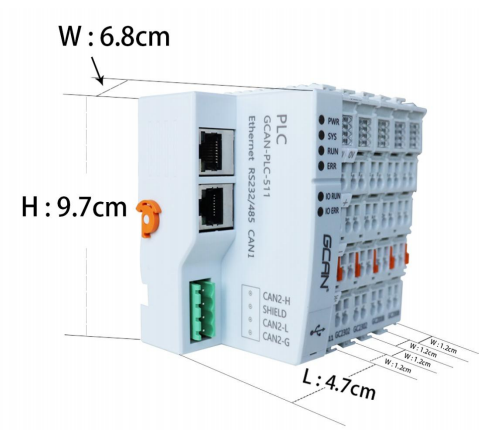

模块外观及尺寸

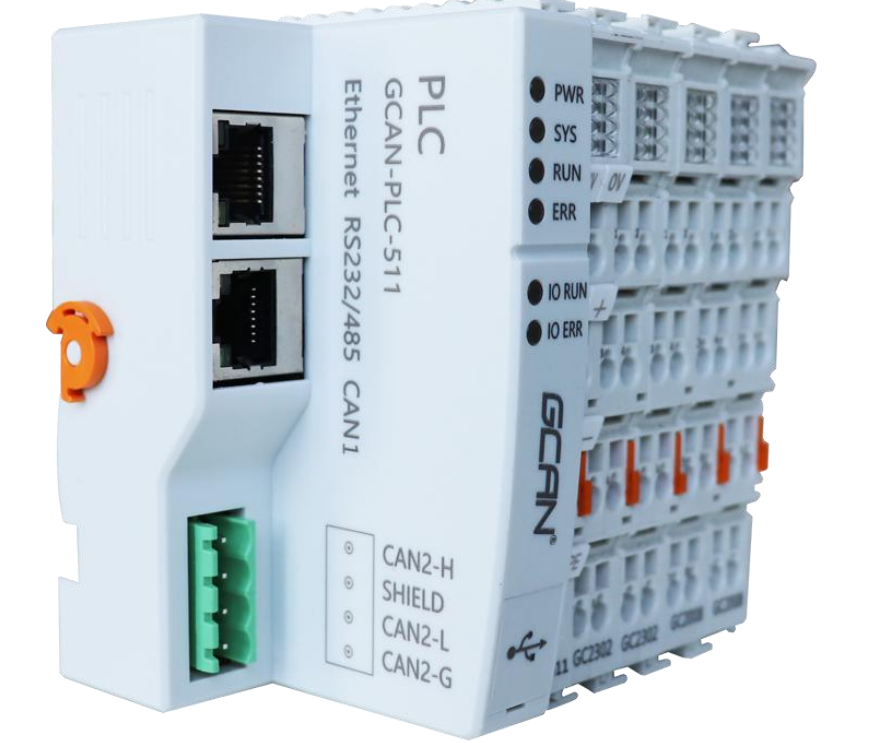

完整的 GCAN-PLC 控制器外观如图 2.1 所示。GCAN-PLC-511 主控模块包 含 3 个通信接口、1 个控制器编程接口、1 组控制器电源接口、2 组 I/O 电源接口、 2 组屏蔽线接口。其中，通信接口包括 1 个以太网接口、1 个 CAN 总线接口和 1 个 RS232/RS485、1 个 CAN 复用（RS232/485、CAN 可同时使用）接口。编程 接口使用以太网接口。

2.1 PLC 程序运行开关及复位按键

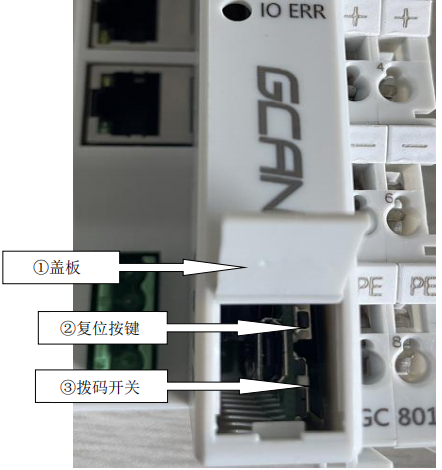

GCAN-PLC-511 提供 1 个程序运行开关和 1 个复位按钮。打开盖板后实物图 如图 4.1 所示。

图 4.1 中：

①为盖板。默认为关闭状态。您可以通过随货附赠的一字螺丝刀抵住位于盖 板下方的空隙，轻轻撬开。

②为复位按键。

③为运行/停止拨码开关。

注意:

1.运行/停止开关的拨码位于上方时（朝向复位按钮一侧），用于启动 PLC 程序 运行；运行/停止按钮的拨码位于下方时（背向复位按钮一侧），用于停止 PLC 程序运行。

2.上电后长按复位键到 ERR 灯闪烁，用于恢复 PLC 出厂 IP 地址：192.168.1.30。
