完整的 GCAN-PLC-510 控制器外观如图 2.1 所示。GCAN-PLC-510 等主控 模块包含 3 个通信接口、1 个控制器编程接口、1 组控制器电源接口、2 组 I/O 电源接口、2 组屏蔽线接口。其中，通信接口包括 1 个以太网接口、1 个 CAN 总线接口和 1 个 RS232/RS485 接口；控制器编程接口使用以太网接口。

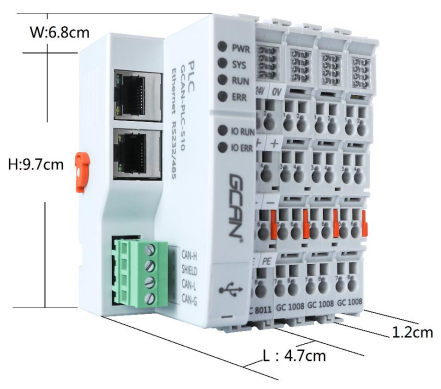

图 2.1 GCAN-PLC-510 外观尺寸图
2.1 PLC 程序运行开关及复位按键

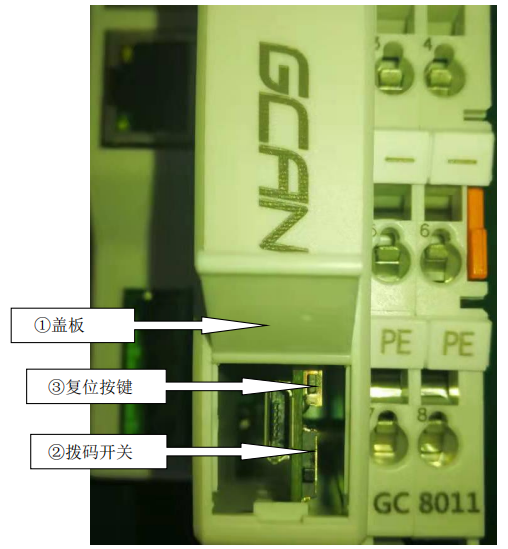

GCAN-PLC-510 提供 1 个程序运行开关和 1 个复位按钮。打开盖板后实物图 如图 4.1 所示。
图 4.1 运行开关及复位键实物图
图 4.1 中：
①为盖板。默认为关闭状态。您可以通过随货附赠的一字螺丝刀抵住位于盖 板下方的空隙，轻轻撬开。
②为运行/停止拨码开关。
③为复位按键。
注意:
1.运行/停止开关的拨码位于上方时（朝向复位按钮一侧），用于启动 PLC 程序 运行；运行/停止按钮的拨码位于下方时（背向复位按钮一侧），用于停止 PLC 程序运行。
2.上电后长按复位键到 ERR 灯闪烁，用于恢复 PLC 出厂 IP 地址：192.168.1.30。
