3、接口定义

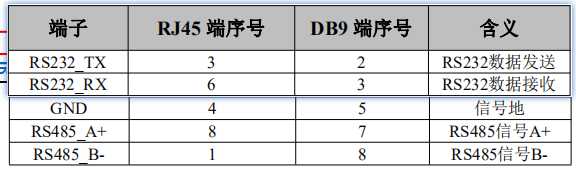

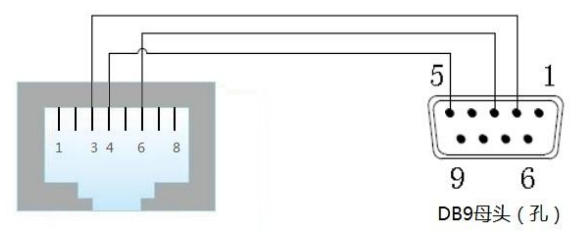

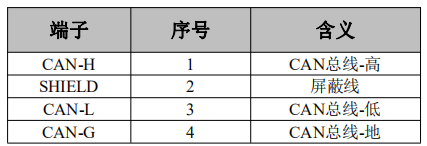

       GCAN-PLC-510 的主控模块由总线通信模块与供电模块组成。总线通信模块 上集成了一路以太网接口、一路 RS232/485 复用接口、一路 CAN 总线接口，其 分别使用 RJ45 接口、RJ45 接口、4P 端子接口引出。RS232 与 RS485 接口样式 如图 2.6 所示，其接口定义如表 2.1 所示；CAN 总线接口样式如图 2.7 所示，其 接口定义如表 2.2 所示。

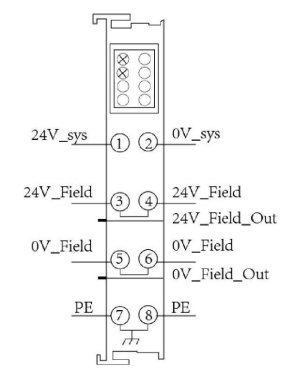

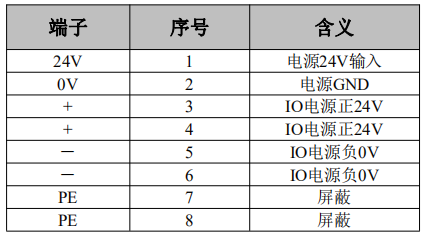

GCAN-PLC-510 的电源接线端子排如图 2.8 所示，其接口定义如表 2.3 所 示。GCAN-PLC-510 可编程逻辑控制器电源部分包含 8 个端子，需要注意的是： 3 号端子 与 4 号端子之间、5 号端子与 6 号端子之间、7 号端子与 8 号端子 之间，在模块的内部是相连的。
