5、PLCCore-EDV-M7 开发套件
PLCCore-EDV-M7开发套件是一套高性能低成本的开发套件。基于GCAN-PLCCore-M7核心板,开发套件PLCCore-EDV-M7能使用户快速完成分散、网络相兼容的自动化项目。此外,它有助于用户了解基于IEC61131-3PLC 编程相比传统编程语言的优点。

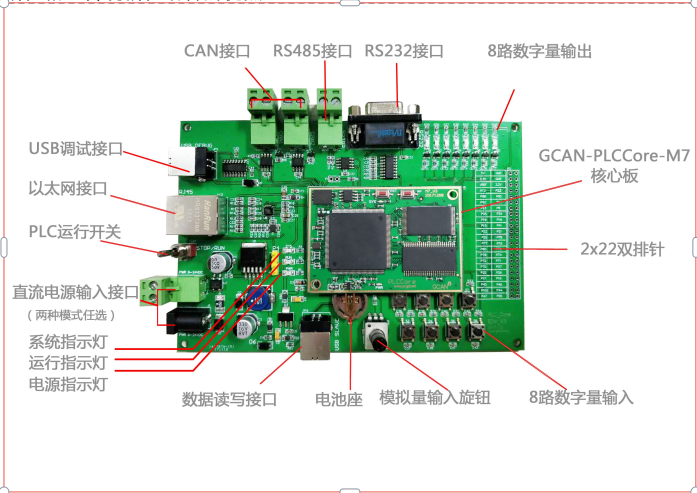

图6.1 PLCCore-EDV-M7开发套件
GCAN-PLCCore-M7核心板配套开发板底板的板载资源如下:
1个核心板接口,支持GCAN-PLCCore-M7核心板;
1个电源指示灯,2个状态指示灯;
2路CAN接口,1路以太网接口;
1路RS232接口,1路RS485接口;
8路数字量输入,8路数字量输出;
1路USB串口,可用于PLC程序下载和代码调试;
1路USBSlave,可用于PLC内用户数据读取与写入;
1个直流电源输入接口(输入电压范围:DC9-30V);
1个RTC后备电池座;
1个开关,用于PLC的RUN和STOP;
1组2x22的双排针,用于引出核心板内其余的引脚;
引出2x22个接口,包含电源及IO接口,满足各种应用需求;外形尺寸为150mm*100mm。
