接口定义

        GCAN-PLC-535 总线通信接口由 2 个 RJ45 接口与端子接口组成。RJ45 接口包括 1 个以太网接口(出厂 IP 地址 192.168.1.30)、1 个 EtherCAT/以太网(出厂 IP 地址 192.168.2.30)复用接口:

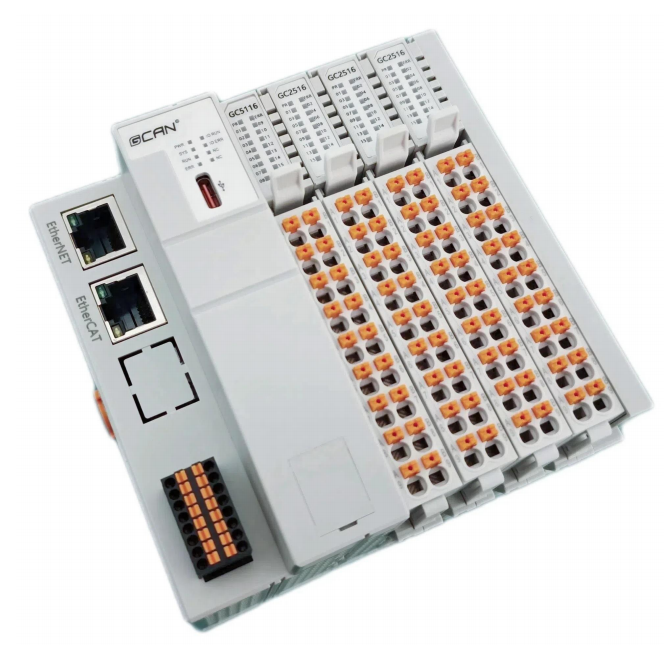

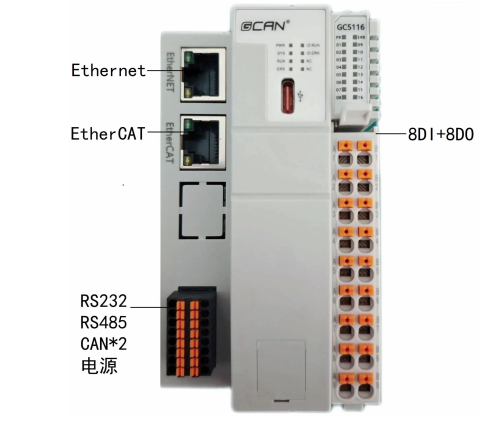

图 2.6 GCAN-PLC-535 的接口
       端子接口包括 1 个 RS232、1 个 RS485,2 个 CAN 总线接口和电源接口,使用插拔式双排弹簧按压式端子引出。

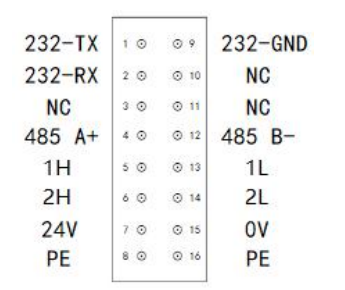

图 2.7 GCAN-PLC-535 的总线与控制器电源接口样式

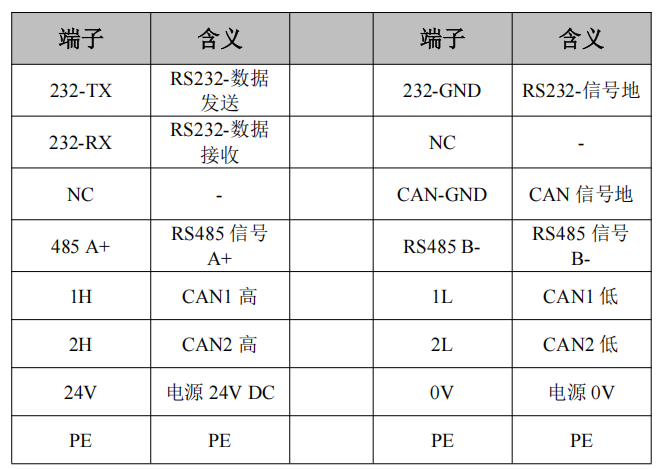

表 2.1 GCAN-PLC-535 的总线与控制器电源接口定义
自带 DI / DO 接口

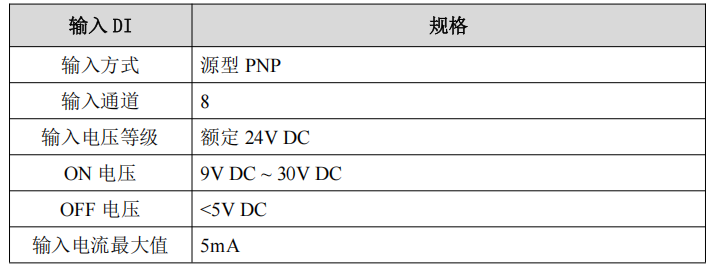

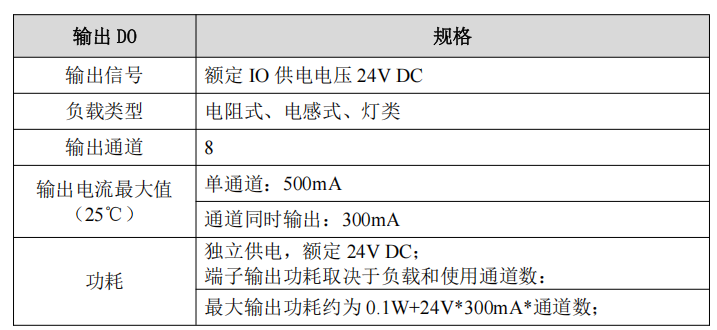

       GCAN-PLC-535 自带 8 路输入,8 路输出的数字量模块 GC-5116,都是 PNP型,需单独外接电源使用,额定 24V DC。接线时使用一字端子接头的线缆,将端子接头对准相应通道的圆孔插入即可;拆线时,需使用一字螺丝刀,插入需拆线的通道对应方形孔,用力向下按压,此时相应圆孔中的夹片会松动,线缆可轻松拔出。
GC-5116模块接线如下所示:

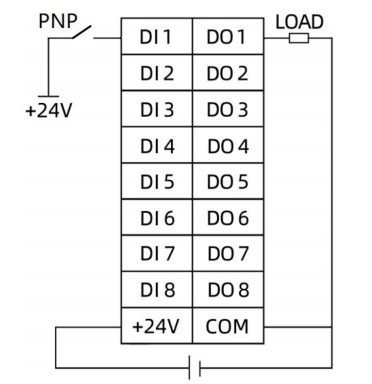

图2.8 GCAN-5116 接线图
GC-5116模块定义如下所示:

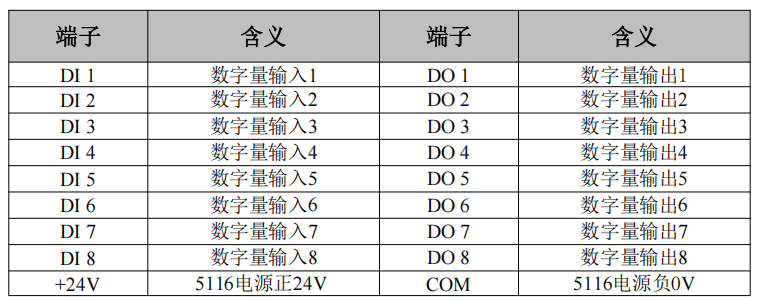

表2.4 GCAN-5116的接口定义
