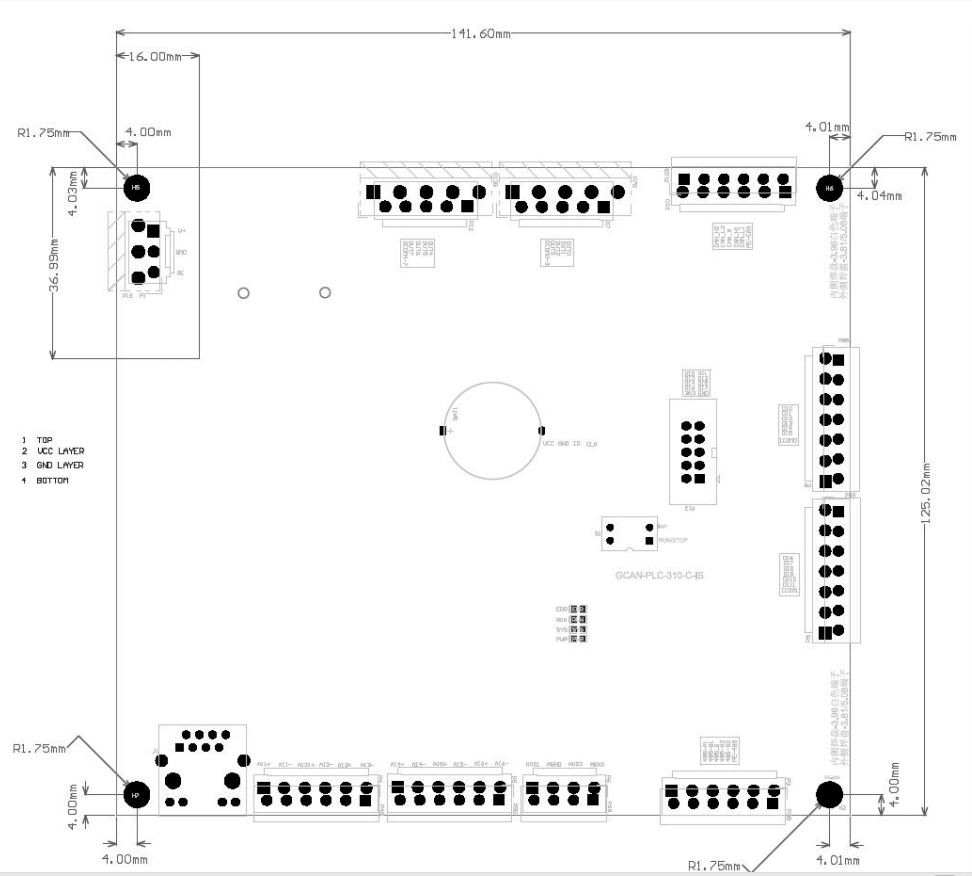

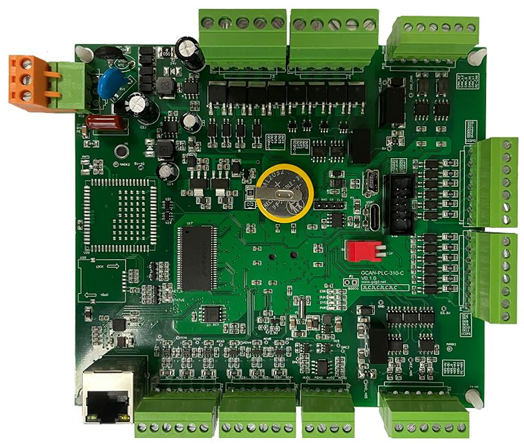

图 2.1 GCAN-PLC-310 外观尺寸图
2.1 PLC 程序运行开关及复位按键

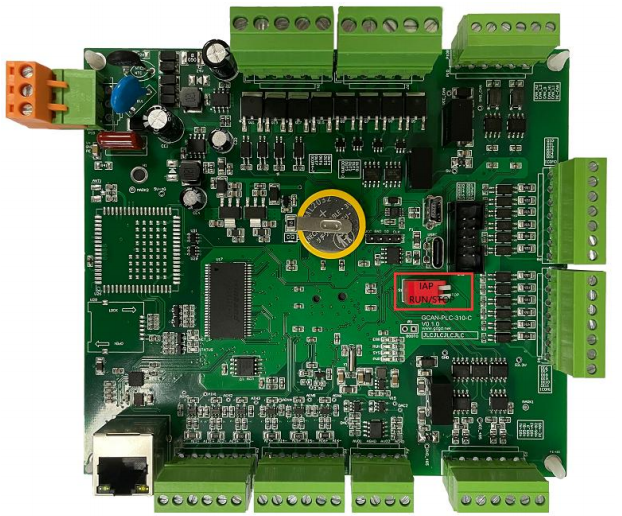

GCAN-PLC-310 提供 1 个复位开关和 1 个程序运行开关。开关位置如图 4.1 所示。
图 4.1 运行开关及复位键实物图
图 4.1 中：
①“IAP”为复位拨码开关
②“RUN/STOP”为运行/停止拨码开关。
注意:
1.运行/停止开关拨至 ON 端即 RUN 时，用于启动 PLC 程序运行；运行/停止按 钮的拨码位于数字端即 STOP 位置时，用于停止 PLC 程序运行。
2.上电后复位开关位于 ON 端时 ERR 灯闪烁，用于恢复 PLC 出厂 IP 地址： 192.168.1.30。
3、模块接口定义
3.1 电源供电接口
GCAN-PLC-310 主控模块的电源供电接口引脚定义如下图及下表。

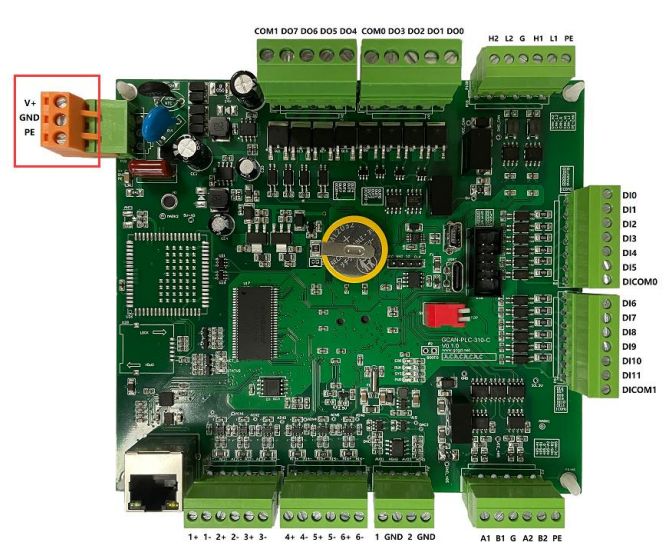

图 2.2 GCAN-PLC-310 的电源供电接口样式

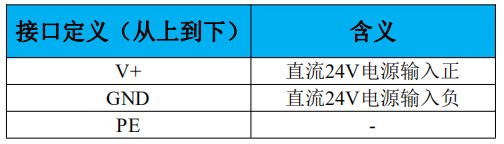

表 2.1 GCAN-PLC-310 的电源接口定义
3.2 数字量输入（源/漏）接口
GCAN-PLC-310 主控模块的数字量输入接口引脚定义如下图及下表。
其中 COM0 为 DI0~DI5 前 6 路公共端；COM1 为 DI6~DI11 后 6 路公共端； 当公共 COM 端接入低电平时，公共端对应的该组 DI 可作为源型数字量输入使 用；当公共 COM 端接入高电平时，公共端对应的该组 DI 可作为漏型数字量输 入使用。

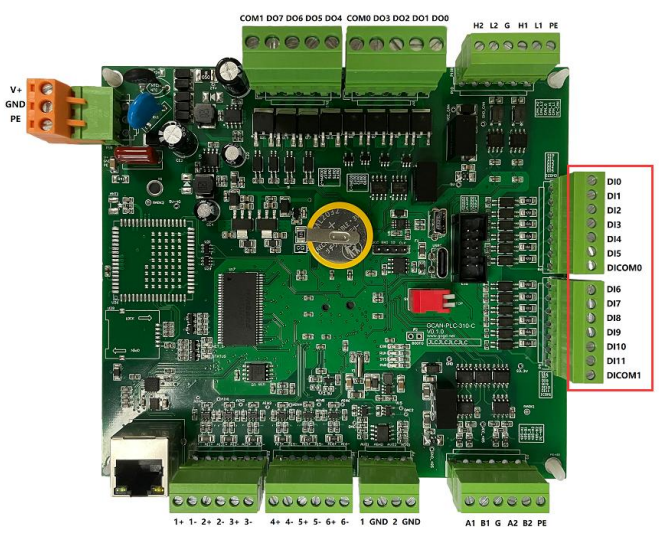

图 2.3 GCAN-PLC-310 的数字量输入 DI 接口样式

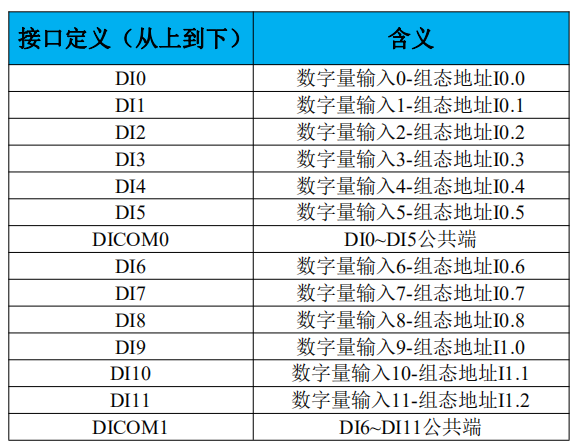

表 2.2 GCAN-PLC-310 的数字量输入 DI 接口定义
3.3 数字量输出（PNP）接口
GCAN-PLC-310 主控模块的数字量输出接口引脚定义如下图及下表。
其中 COM0 为 DO0~DO3 前 4 路公共端；COM1 为 DO4~DO7 后 4 路公共 端；数字量输出接口只能作为晶体管 PNP 输出，公共端需接入 DC 24V 正。

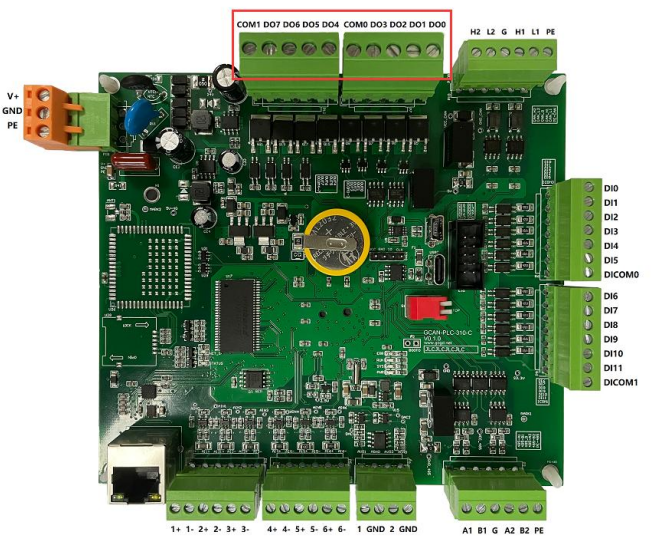

图 2.4 GCAN-PLC-310 的数字量输出 DO 接口样式

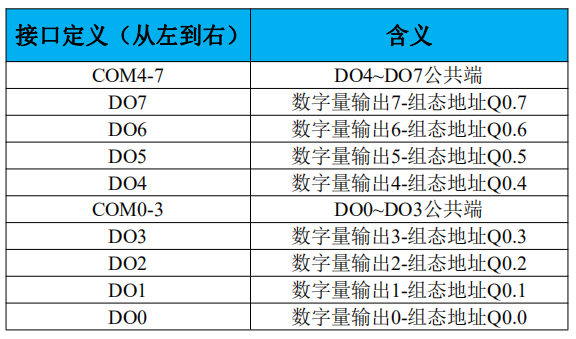

表 2.5 GCAN-PLC-310 的数字量输出 DO 接口定义
3.4 模拟量输入接口
GCAN-PLC-310 主控模块的模拟量输入接口引脚定义如下图及下表。输入范 围为 0~10V，分辨率是 16 位，共 4 路。
图 2.5 GCAN-PLC-310 的模拟量输入 AI 接口样式

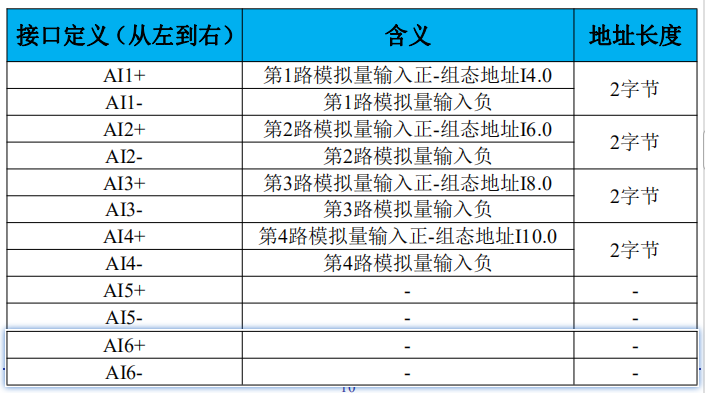

表 2.6 GCAN-PLC-310 的模拟量输入 AI 接口定义
3.5 模拟量输出接口
GCAN-PLC-310 主控模块的模拟量输出接口引脚定义如下图及下表。输出范 围为 0~10V，分辨率是 12 位，共 2 路。

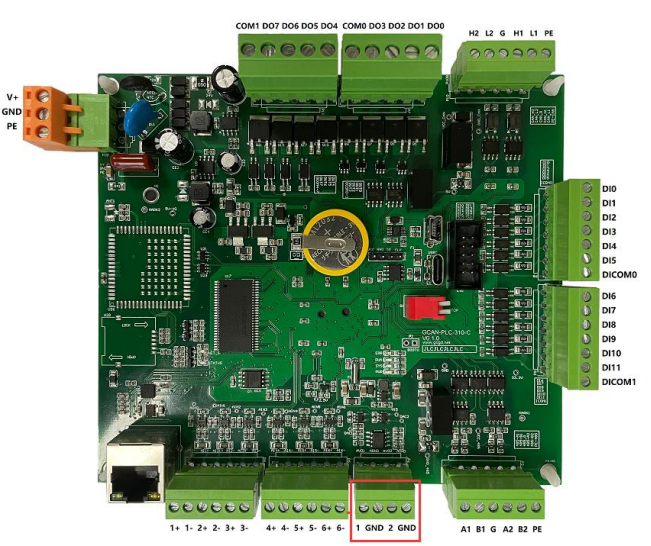

图 2.6 GCAN-PLC-310 的模拟量输出 AO 接口样式

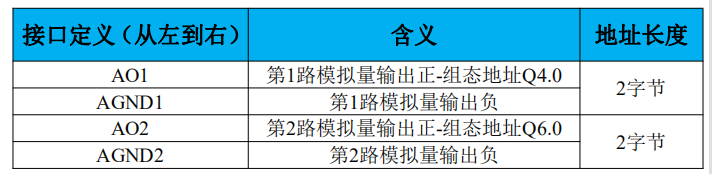

表 2.7 GCAN-PLC-310 的模拟量输出 AO 接口定义
3.6 RS485 总线接口
GCAN-PLC-310 主控模块的 RS485 总线接口引脚定义如下图及下表。支持 自由协议、Modbus RTU 主/从站协议。
图 2.7 GCAN-PLC-310 的 RS485 接线图示

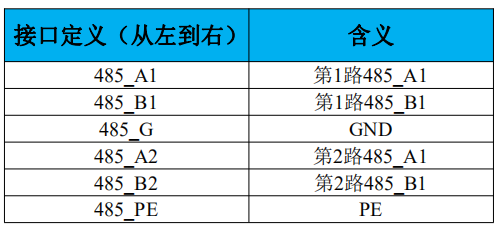

表 2.8 GCAN-PLC-310 的 RS485 总线接口定义
3.7 CAN 总线接口
GCAN-PLC-310 主控模块的 CAN 总线接口引脚定义如下图及下表。支持 CAN 2.0A、CAN 2.0B 自由协议，CANopen 主/从站协议。

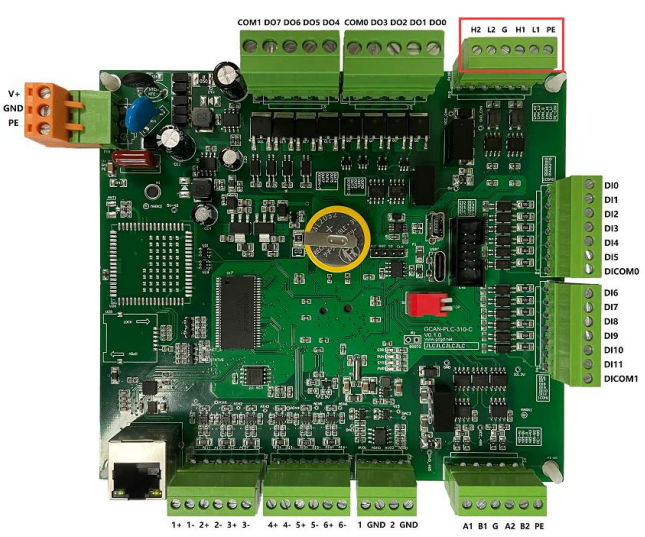

图 2.8 GCAN-PLC-310 的 CAN 总线接线图示

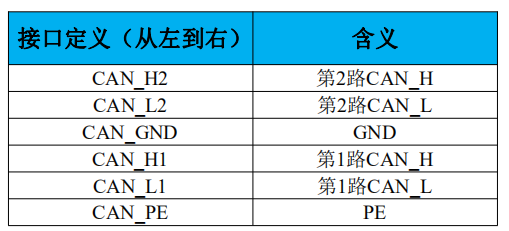

表 2.9 GCAN-PLC-310 的 CAN 总线接口定义
