3、接口定义

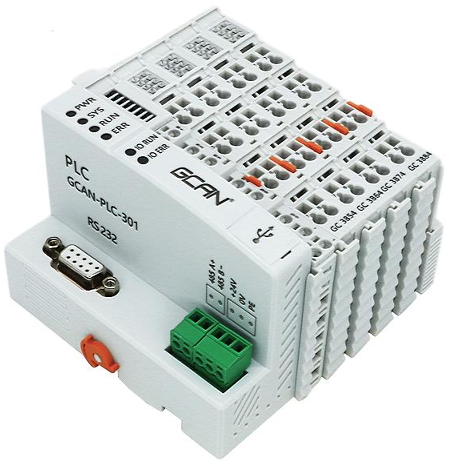

GCAN-PLC-301/302 由总线通信模块与供电模块组成。

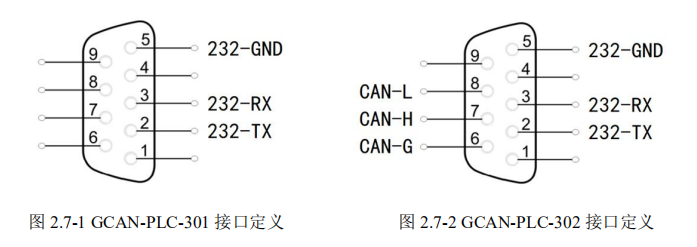

RS232、CAN 接口的 DB9 接口，引脚定义如下图及下表（注：未写入表中 的引脚均为 NC）。

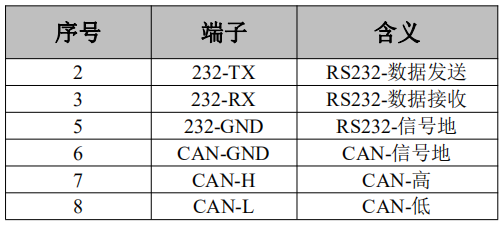

表 2.1 GCAN-PLC-301/302 的接口定义
RS485 接口的 2P 端子接口，引脚定义如下图及下表。
图 2.8 GCAN-PLC-301/302 的 RS485 总线端子排

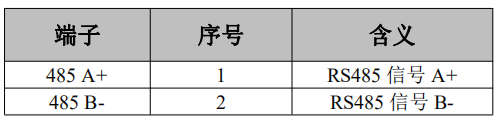

表 2.2 GCAN-PLC-301/302 的 RS485 总线端子定义
电源接口的 3P 端子接口，引脚定义如下图及下表。
图 2.9 GCAN-PLC-301/302 的电源端子排

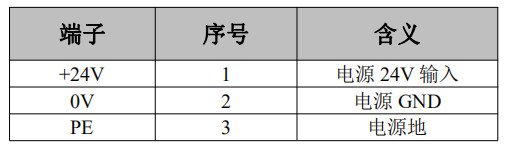

表 2.3 GCAN-PLC-301/302 的电源端子定义
