DI / DO 接口

       GCAN-PLC-301/302 自带 8 路输入，6 路输出的数字量模块。默认发货 PNP 型，需单独外接电源使用（与 GCAN-PLC-301/302 电源隔离）。其中 A1~A4 为 数字量输入与高速计数输入复用；B1~B4 为数字量输出与 PWM 高速脉冲输出 复用。接线时使用一字端子接头的线缆，将端子接头对准相应通道的圆孔插入即 可；拆线时，需使用一字螺丝刀，插入需拆线的通道对应方形孔，用力向下按压 （也可轻微撬动），此时相应圆孔中的夹片会松动，线缆可轻松拔出。

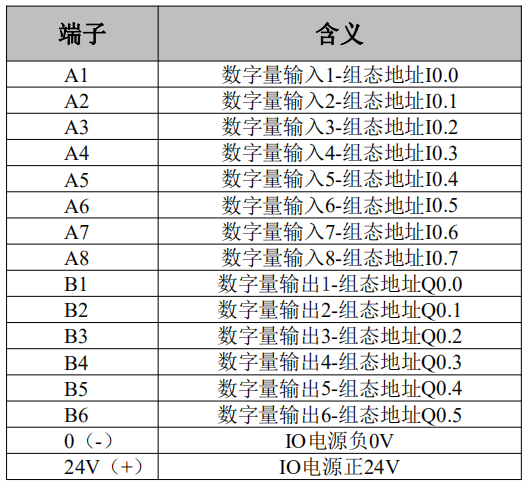

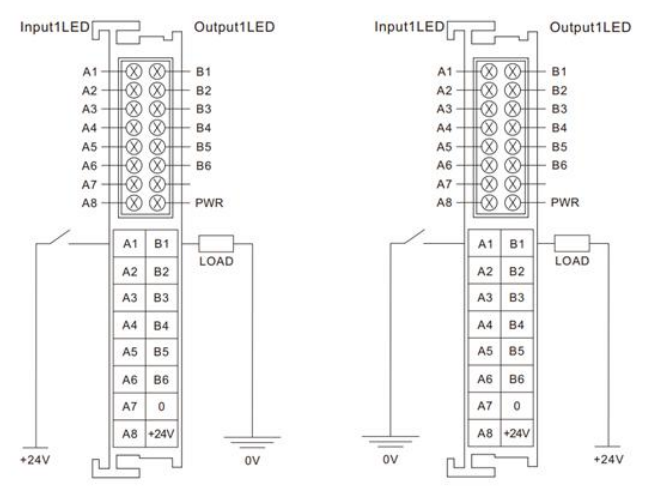

       GCAN-PLC-301/302 模块的数字量接线端子排如图 2.10 所示。最多可接入 8 个数字量输入信号，6 个数字量输出信号。OpenPCS 的数字量组态定义见表 2.4。

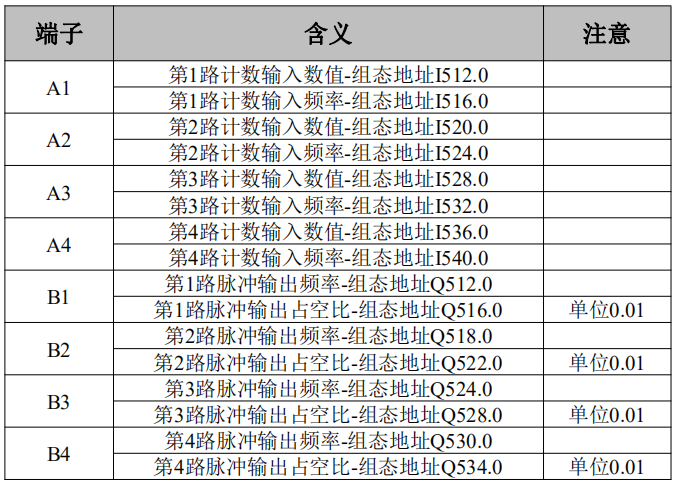

        当 A1~A4 作为高速计数输入使用，B1~B4 作为高速脉冲输出使用时。 OpenPCS 的高速输入输出组态定义见表 2.5。

        使用时，为了与GCAN-PLC-301/302的主控模块进行电源隔离，请使用独立电源为IO模块供电，此独立电源也起到为扩展的IO片供电作用。
