2、模块外观及尺寸
GCAN-PLC-301/302 控制器外观接口（GCAN-PLC-302 为例）如图 2.1 所示，打开盖板后实物图如图2.2所示。 该系列包含 2 个通信接口、1 个控制器电源接口、1 个控制器编程接口、1 个 I/O 电源接口。其中，通信接口包括 1 个 RS232 接口、1 个 CAN 接口、1 个 RS485 接口。编程接口使用 USB Type-C 接口。
外观尺寸如图 2.3 所示。

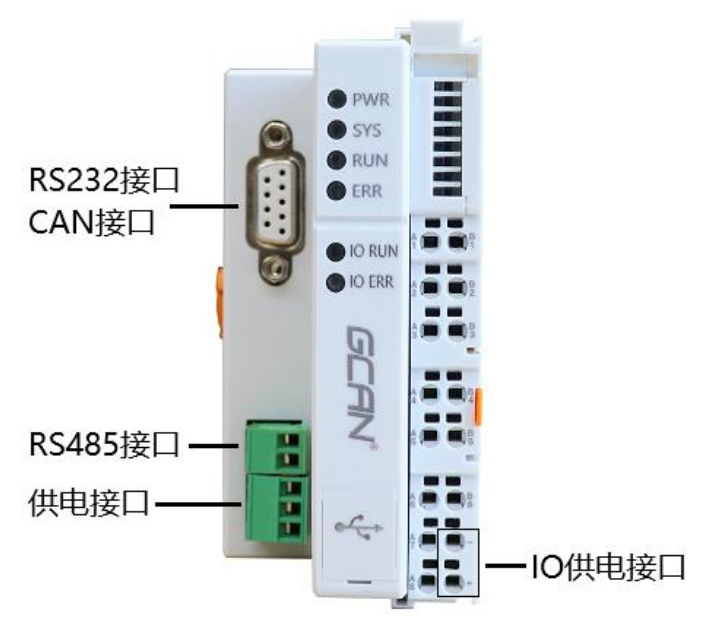

图 2.1 GCAN-PLC-302 外观接口图

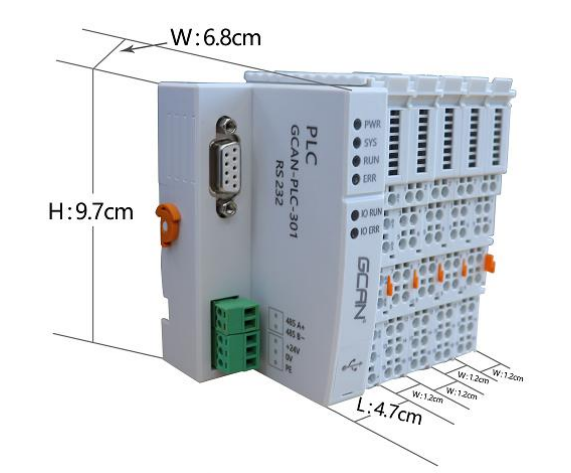

图 2.3 GCAN-PLC-302 外观尺寸图

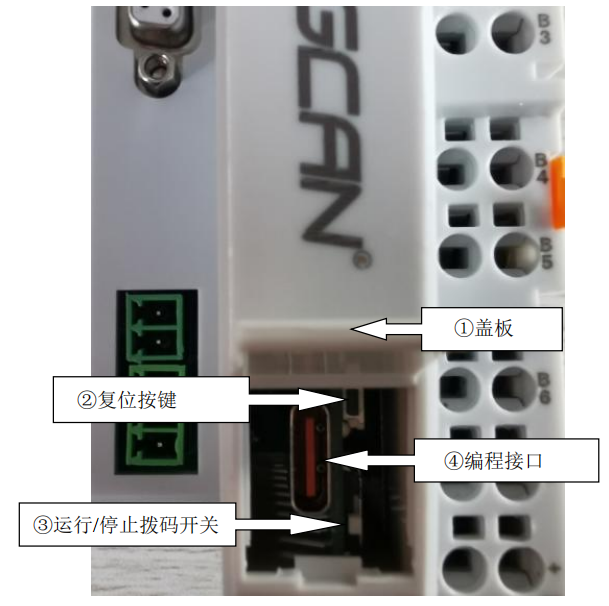

图2.2 盖板打开后实物图
关于图2.2详述:
①为盖板。默认为关闭状态。您可以通过随货附赠的一字螺丝刀抵住位于盖 板下方的空隙，轻轻撬开盖板。
②为复位按键。
③为运行/停止拨码开关。
④为编程/系统日志（log）复用接口。
注意: 1.运行/停止开关的拨码位于上方时（朝向复位按钮一侧），表示 PLC 处于运 行状态；运行/停止按钮的拨码位于下方时（背向复位按钮一侧），表示 PLC 处 于停止状态。
2.上电后长按复位键到 ERR 灯闪烁，用于升级固件。
