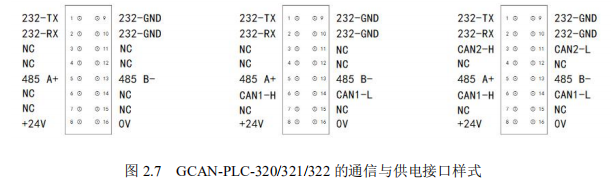

3.1总线通信与供电接口
GCAN-PLC-320/321/322 由总线通信模块与供电模块组成。总线通信模块与 供电模块集成了一路 RS232 接口、一路 RS485 接口、2 路 CAN 接口、1 路电源 接口，使用插拔式双排弹簧按压式端子引出。

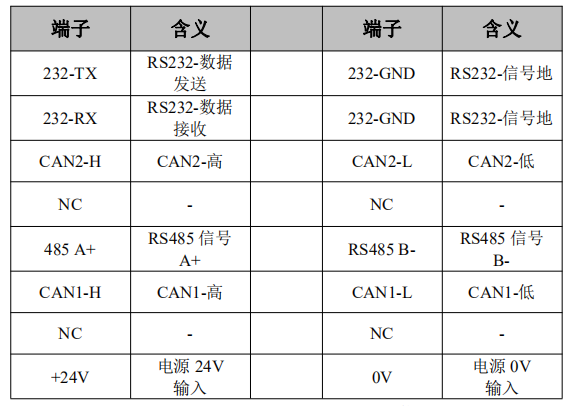

表 2.1 GCAN-PLC-320/321/322 的通信与供电接口定义
3.2DI / DO 接口
其可带载I/O：总线I/O
GCAN-PLC-320/321/322 自带 8 路输入，6 路输出的数字量模块。默认发货 PNP 型，需单独外接电源使用（与 GCAN-PLC-320/321/322 电源隔离）。其中 A1~A5 为数字量输入与高速计数输入复用；B1~B5 为数字量输出与 PWM 高速 脉冲输出复用。接线时使用一字端子接头的线缆，将端子接头对准相应通道的圆 孔插入即可；拆线时，需使用一字螺丝刀，插入需拆线的通道对应方形孔，用力 向下按压（也可轻微撬动），此时相应圆孔中的夹片会松动，线缆可轻松拔出。

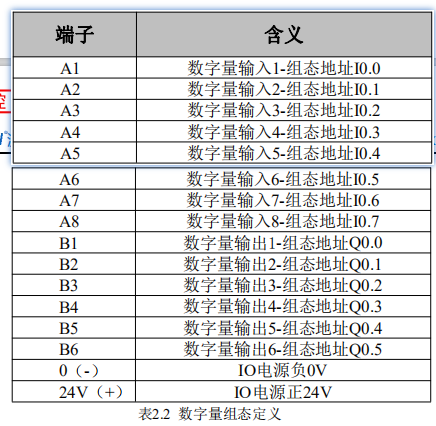

GCAN-PLC-320/321/322 模块的数字量接线端子排如图 2.8 所示。最多可接 入 8 个数字量输入信号，6 个数字量输出信号。OpenPCS 的数字量组态定义见表 2.2。

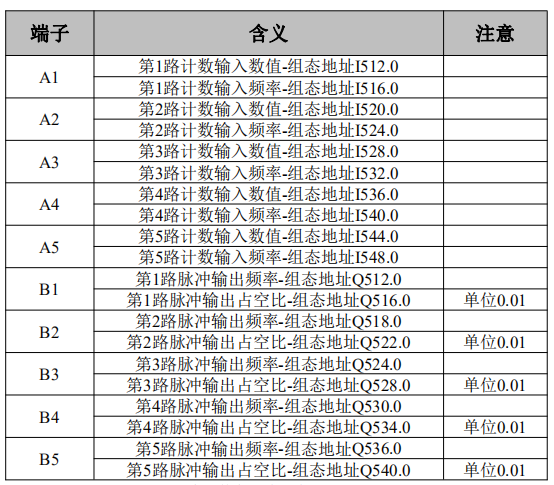

当 A1~A5 作为高速计数输入使用，B1~B5 作为高速脉冲输出使用时。 OpenPCS 的高速输入输出组态定义见表 2.3。
表2.3 高速数字量输入输出组态定义
使用时，为了与GCAN-PLC-320/321/322的主控模块进行电源隔离，请使用 独立电源为IO模块供电，此独立电源也起到为扩展的IO片供电作用。
