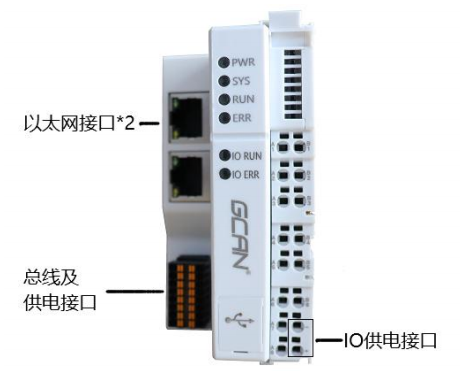

GCAN-PLC-320/321/322 控制器外观接口（GCAN-PLC-322 为例）如图 2.1 所示。该系列包含 2 个通信接口、1 组总线及控制器电源接口、1 个 I/O 电源接 口。其中，通信接口包括 2 个以太网接口；总线接口包括 2 个 CAN 接口、1 个 RS232 接口、1 个 RS485 接口。控制器编程接口为以太网接口。

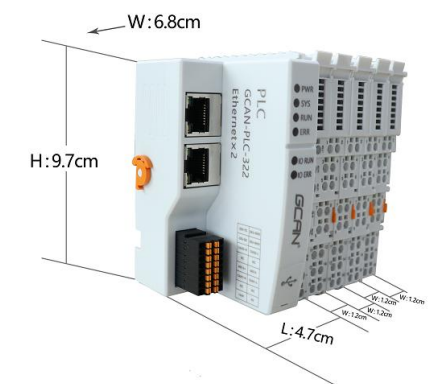

外观尺寸如图 2.2 所示。
图 2.1 GCAN-PLC-322 外观接口图
图 2.2 GCAN-PLC-322 外观尺寸图

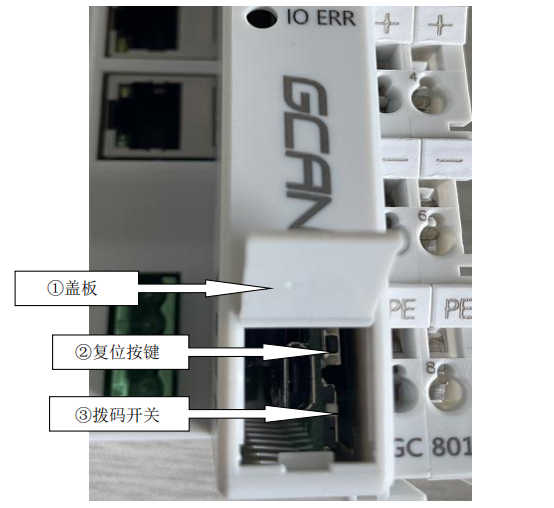

GCAN-PLC-320/321/322 提供 1 个程序运行开关和 1 个复位按钮。打开盖板 后实物图如图 4.1 所示。
图 4.1 运行开关及复位键实物图
图 4.1 中：
①为盖板。默认为关闭状态。您可以通过随货附赠的一字螺丝刀抵住位于盖 板下方的空隙，轻轻撬开。
②为复位按键。
③为运行/停止拨码开关。
注意:1.运行/停止开关的拨码位于上方时（朝向复位按钮一侧），用于启动 PLC 程序运行；运行/停止按钮的拨码位于下方时（背向复位按钮一侧），用于停止 PLC 程序运行。
2.上电后长按复位键到 ERR 灯闪烁，用于恢复 PLC 出厂 IP 地址： 192.168.1.30。
