DO 接口定义及接线方法

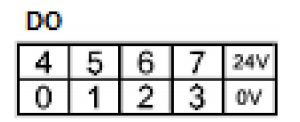

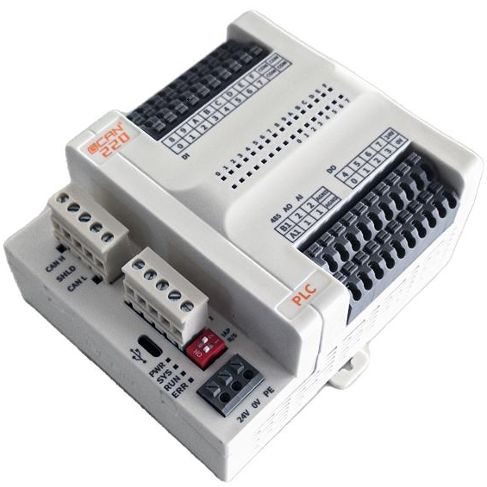

GCAN-PLC-220 的主控模块右侧顶板含有上下四排端子排，下方两排端子排的右侧为 DO 端子排，分别为 DO0~DO7 共 8 个数字量输出点，以及 1 组 IO 供电电源接口（IO 供电电源已与系统电源隔离，IO 模块需供电后才能正常工作），如图所示。各个端子对应的序号及其含义如表 2.4 所示。

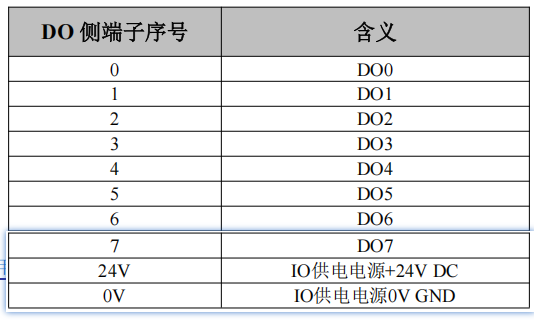

表2.4 GCAN-PLC-220 DO及IO电源接线端子定义

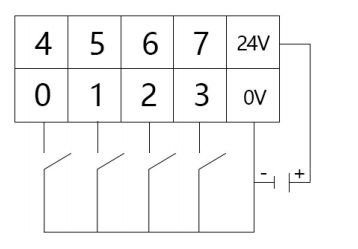

DO 端子排晶体管 PNP 输出接线如图所示：
DI 接口定义及接线方法
上方两排端子为 DI 端子排，分别为 DI0~DI7，DI8~DIF 共 16 个数字量输入点，以及 4 个 DI 的 COM 接口（4 个 COM 口内部已短接，任意连接 1 个即可），如图所示。各个端子对应的序号及其含义如表 2.5 所示。

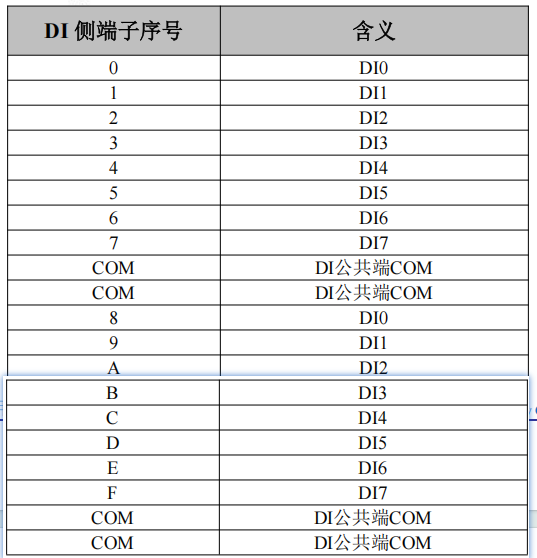

表2.5 GCAN-PLC-220 DI端子定义
DI 端子排有两种接法：

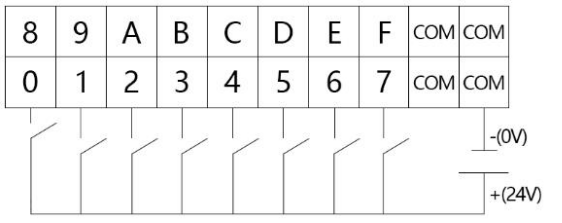

1） NPN 漏型输入接线如图所示：
2）PNP 源型输入接线如图所示：
AI 及 AO 接口定义及接线方法
下方两排端子排的左侧为 AI 和 AO 端子排，分别为 AI1~AI2 两个模拟量输入点，AO1~AO2 两个模拟量输出点，以及 2 个模拟量的公共端 AGND 接口（2个 AGND 口内部已短接），如图所示。AI、AO 及 AGND 端子对应的序号及其含义如表 2.7 所示。

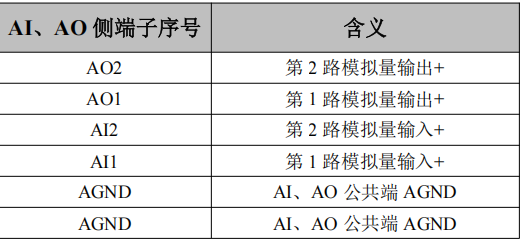

表2.7 GCAN-PLC-220 DI端子定义

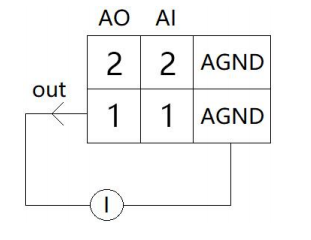

1）模拟量输出接线如图所示：
2）模拟量输入接线如图所示：
