2.4 接线方法

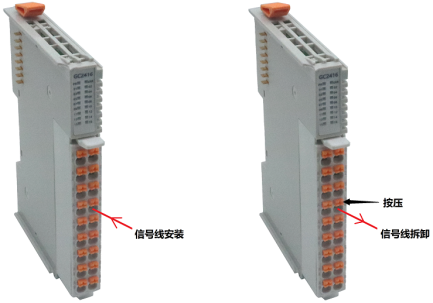

使用一字端子接头的线缆,将端子接头对准相应通道的圆孔插入即可;拆线时,需使用一字螺丝刀,插入需拆线的通道旁对应橘黄色方形孔,用力向下按压,此时相应圆孔中的夹片会松动,线缆即可轻松拔出。

图2.6 接线方法
2.5 接口定义
GCAN-PLC-325 可编程逻辑控制器的总线及电源接线端子排如图2.7所示。GCAN-PLC-325 可编程逻辑控制器各个端子对应的序号及其含义如表2.1所示。

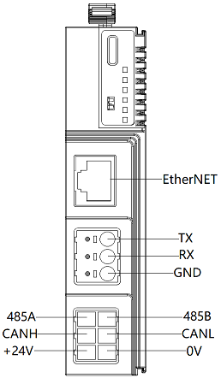

图2.7 GCAN-PLC-325 总线及电源接线端子排

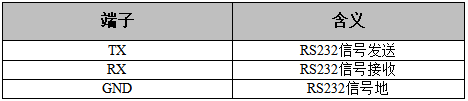

表2.1 GCAN-PLC-325 RS232接线端子定义

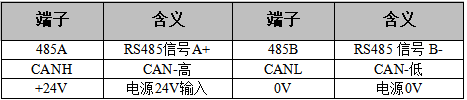

表2.2 GCAN-PLC-325 RS485+CAN+电源接线端子定义
