2.1 模块外观

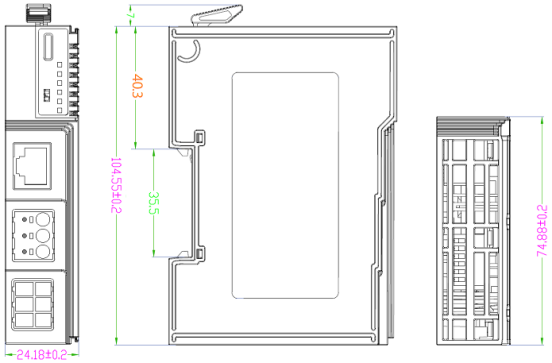

GCAN-PLC-325外观和尺寸如图2.1所示。
图2.1 GCAN-PLC-325 可编程逻辑控制器外观及尺寸图
2.2 模块安装

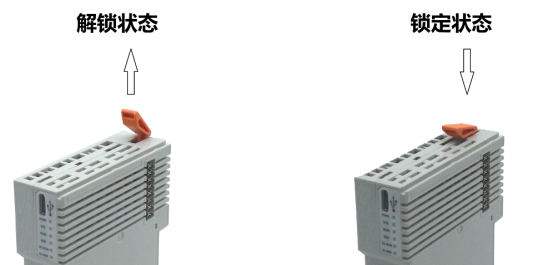

GCAN-PLC-325 可编程逻辑控制器的锁定和解锁状态如图2.2所示。当模块未安装在导轨上时，请将导轨锁扣保持在锁定状态，如长时间处于解锁状态，可能会导致锁扣失效。
图2.2 GCAN-PLC-325 可编程逻辑控制器模块锁定和解锁状态

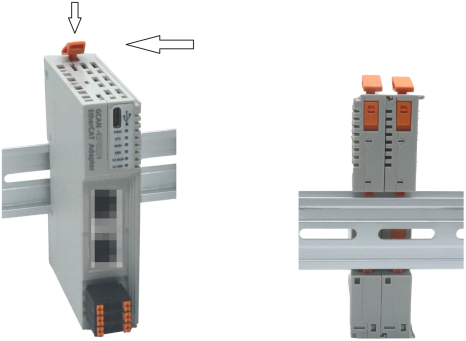

GCAN-PLC-325 可编程逻辑控制器的安装方法如图2.3所示。首先把GCAN-PLC-325 可编程逻辑控制器安装在导轨上，再按下锁扣并发出“咔”的一声。
图2.3 GCAN-PLC-325 可编程逻辑控制器模块安装
GCAN-PLC-325 可编程逻辑控制器最多可以连接32个扩展IO模块。插入扩展IO模块时，一定要沿着凹槽，在已有模块的右侧顺次插入，再按下锁扣并并发出“咔”的一声。在整个节点的最右端，您需要安装终端端子模块，请注意终端模块安装方向。该终端可以保障GC-Bus的数据传输与电力供应。

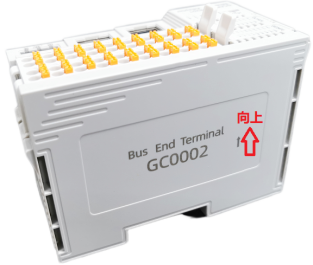

终端模块正确安装方向如图所示：
图2.4 GC0002安装方向
当您正确组装IO模块及终端模块时，在模块之间不会存在明显的缝隙。如果模块之间未被正确组装，控制器的IO-ERR灯红色常亮，整个节点将不会正常运行。
2.3 模块拆卸

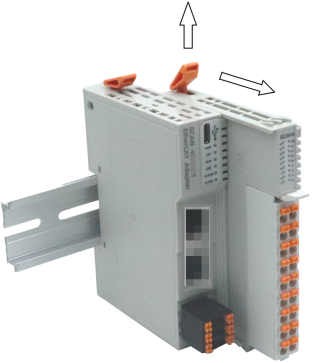

如图2.5所示，使用一字螺丝刀或类似工具向上撬动锁扣，在凸起部位将模块向外拉出，将模块取出。
图2.5 GCAN-PLC-325 可编程逻辑控制器拆卸
