功能：模拟量和数字量的映射；
应用场景：需要用到模拟量、数字量采集和控制的工程；
输入输出实验ST源码下载：
一、下载程序及重点参数

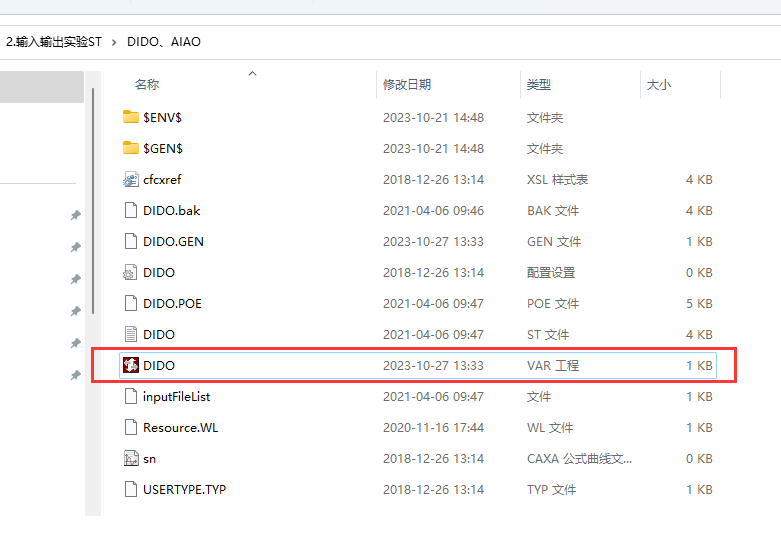

1.下载好“输入输出实验ST源码”，解压并打开程序；

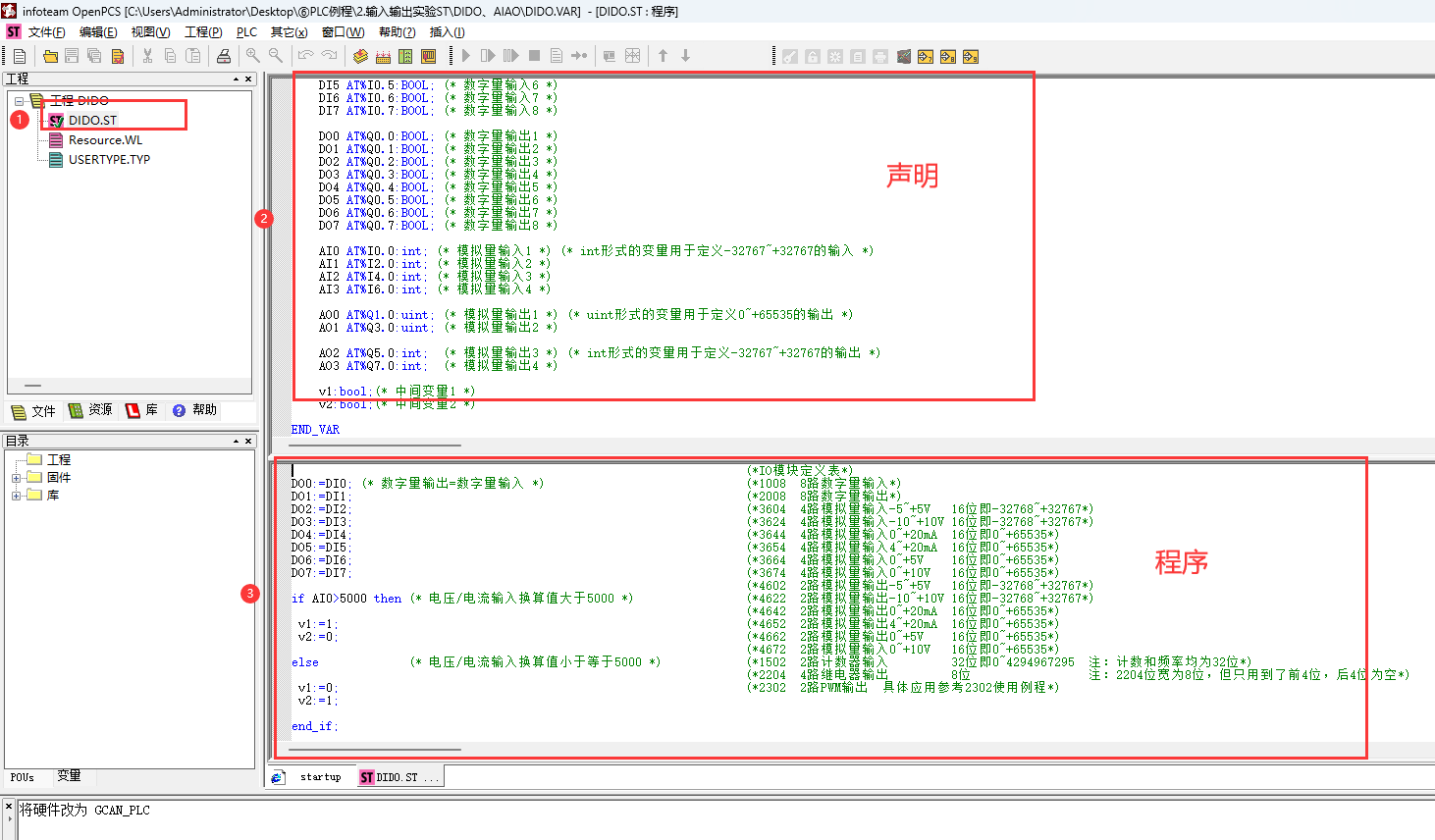

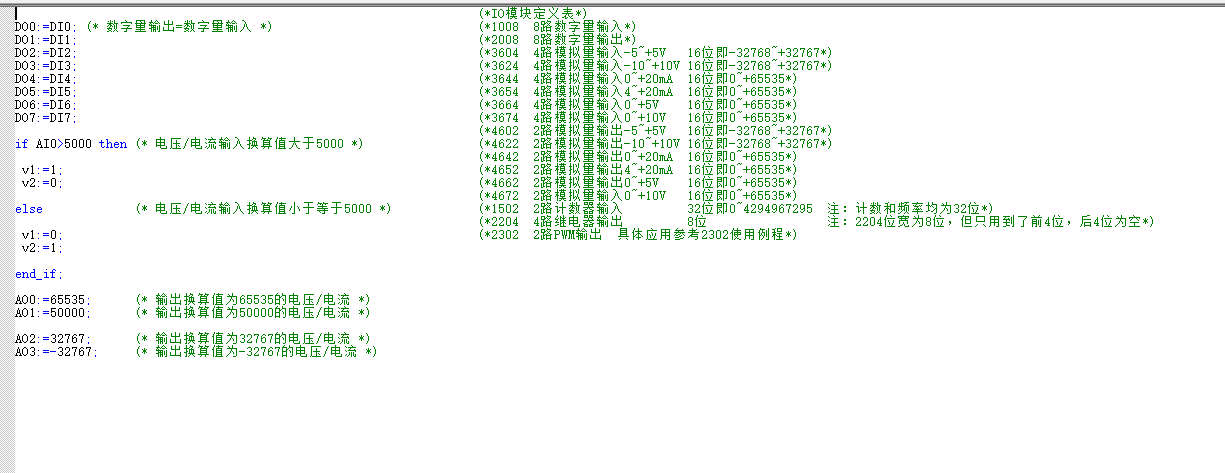

2.点开DIDO.ST，上半部分为程序声明，下半部分为具体程序。

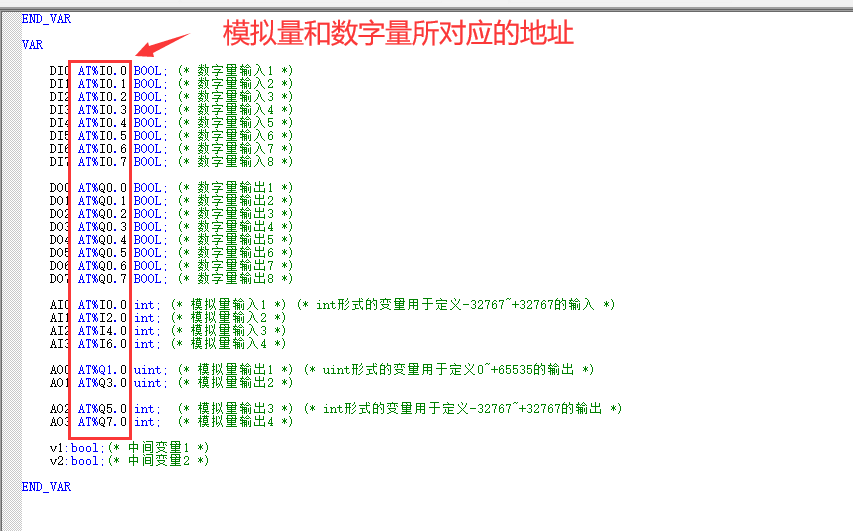

3.声明部分定义了不同变量的地址以及类型（bool/int/uint）。DI是数字量输入、DO是数字量输出、AI是模拟量输入、AO是模拟量输出。
4.程序部分写了相应的控制，具体可参考程序注释。【所涉及的io模块：总线I/O】
5.选择对应网关_图5.1（网关连接为配置网关时的命名，如果配置了忘记【图5.2和图5.3】：单击PLC→连接...→驱动是RS232为串口下载程序的驱动/驱动是TCP432为网口下载程序的驱动，对应驱动看名称；如果未配置过请参照OPENPCS网关配置手册）

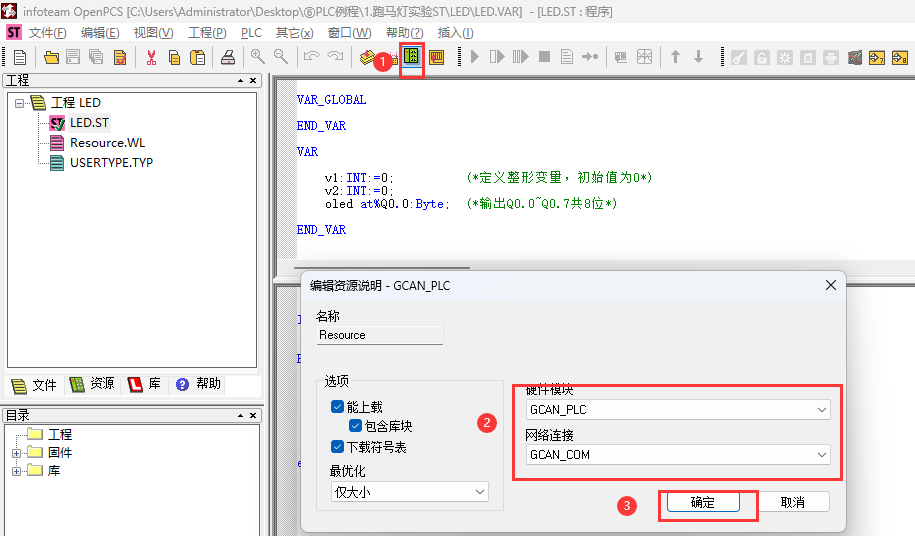

图5.1

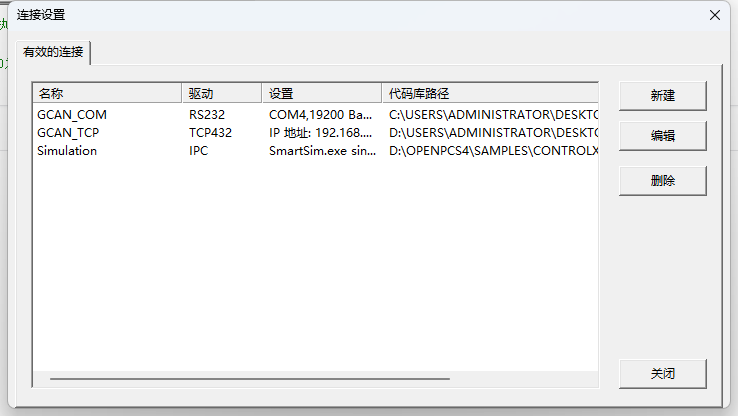

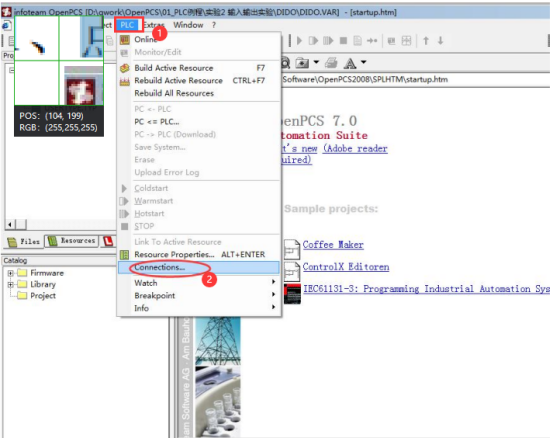

图5.2
图5.3

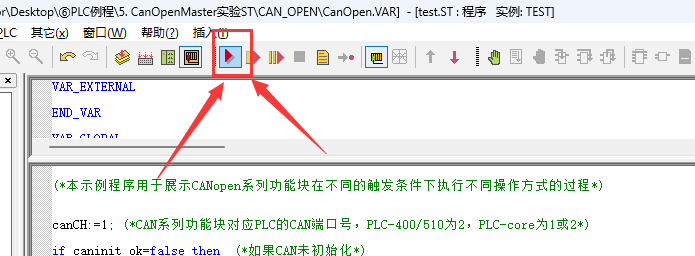

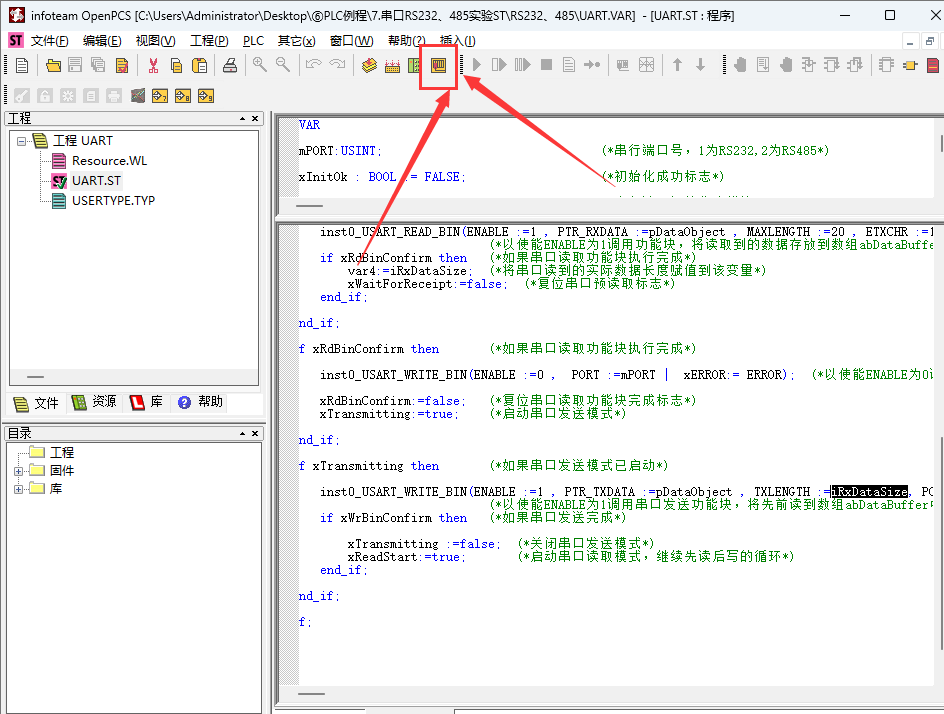

6.下载程序
7.如果出现图1弹窗选“确定”和否都可以，按需选择；如果出现图2弹窗选“是”
图1
图2
8.运行程序
二、带载I/O
1.自带I/O的设备：

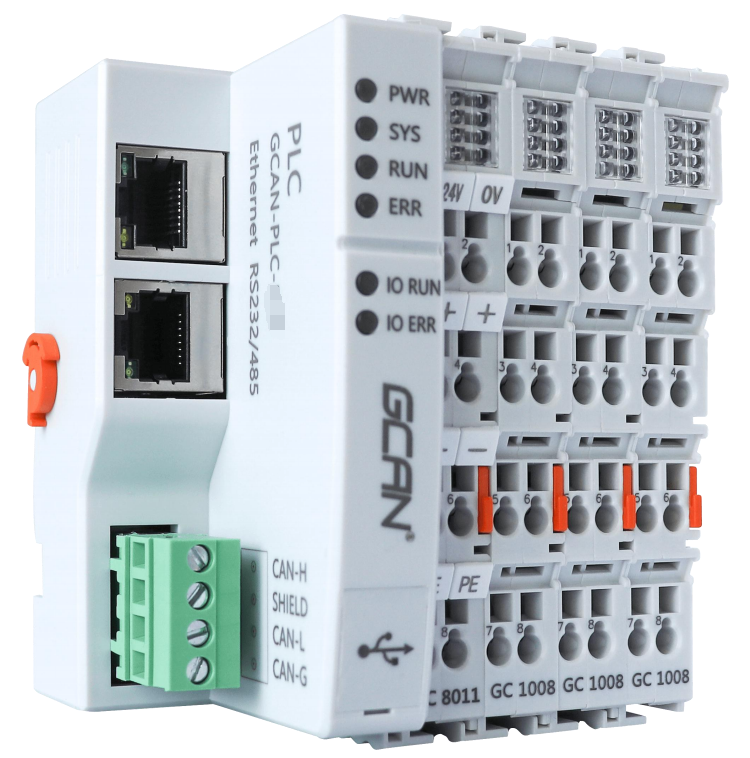

1.1 GCAN-PLC-301/302：8路数字量输入、7路数字量输出、4路复用的高速脉冲输出与高速计数输入（前4路为复用）详见手册→GCAN-PLC-301/302用户使用手册_中文版【其可带载I/O：总线I/O】

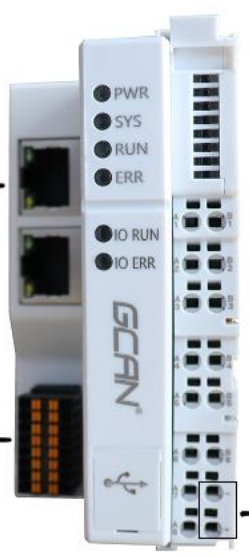

GCAN-PLC-301/302
选择图片

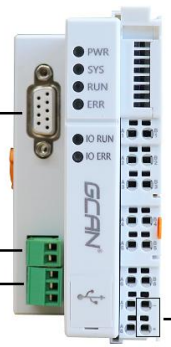

1.2 GCAN-PLC-320/321/322：8路数字量输入、7路数字量输出、5路复用的高速脉冲输出与高速计数输入（前5路为复用）详见手册→GCAN-PLC-320/321/322用户使用手册_中文版【其可带载I/O：总线I/O】

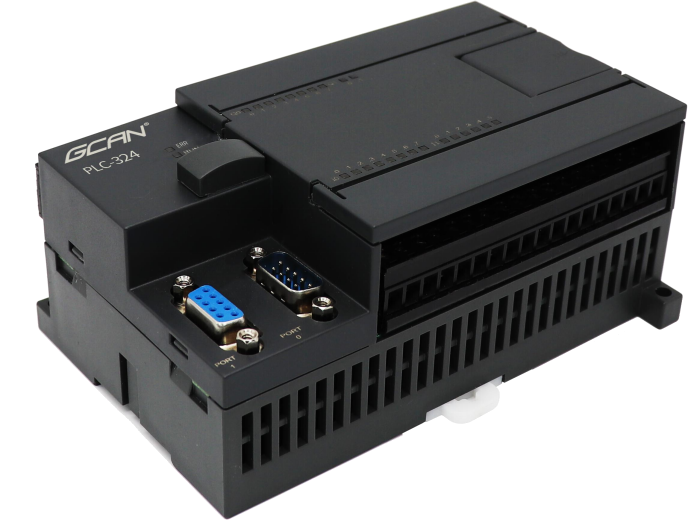

1.3 GCAN-PLC-324_E/R：14路数字量输入、10路数字量输出、2路模拟量输入、2路模拟量输出等详见手册→GCAN-PLC-324E/R用户使用手册_中文版【其可带载I/O：总线I/O】

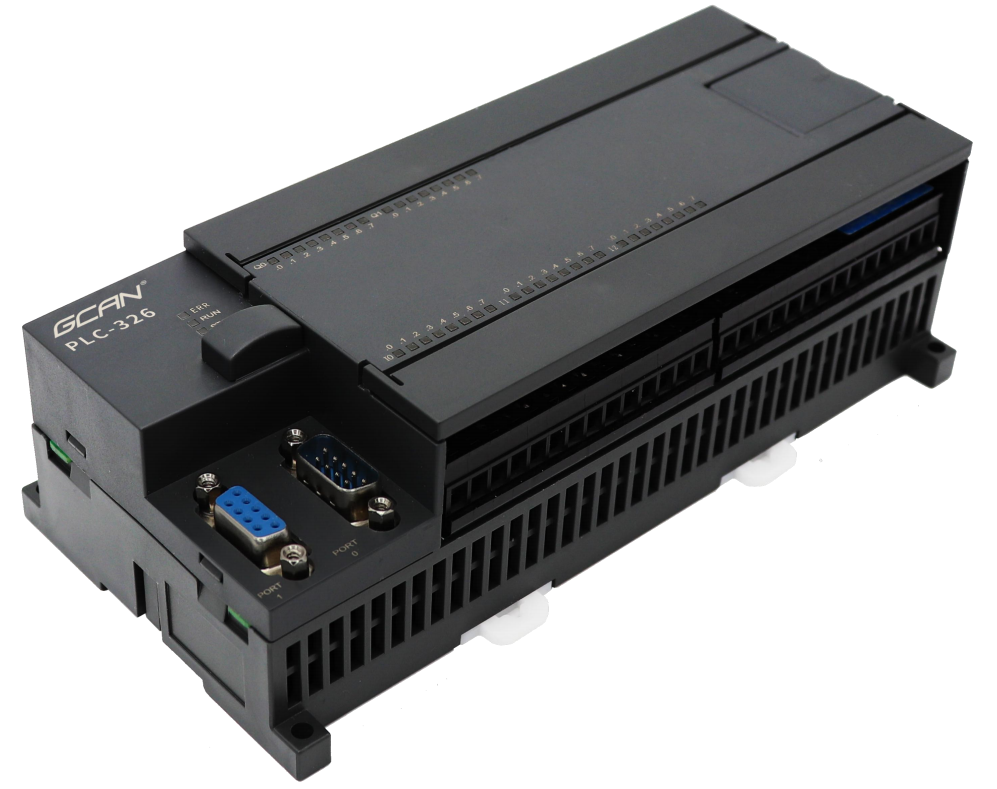

1.4 GCAN-PLC-326_E/R：24路数字量输入、16路数字量输出、2路模拟量输入、2路模拟量输出等详见手册→GCAN-PLC-326E/R用户使用手册_中文版【其可带载I/O：总线I/O】
2.自身不带I/O的设备
2.1 GCAN-PLC-400/510/511 ：详见手册→GCAN-PLC-400用户使用手册_中文版/GCAN-PLC-510用户使用手册_中文版/GCAN-PLC-511用户使用手册_中文版【其可带载I/O：总线I/O】
三、演示
1.当DI有输入时，DO就会有输出
2.当电压/电流输入换算值大于或小于5000时，变量V1和v2都会有相应的变化
3.给AO不同的模拟量值
视频敬请期待....
