10、Modbus RTU Slave实验ST

功能：等待主站取数据；

应用场景：广泛应用于Modbus RTU协议；

    MODBUS RTU从站实验ST源码下载：

1. 下载好Modbus RTU Slave实验ST源码，解压并打开程序；

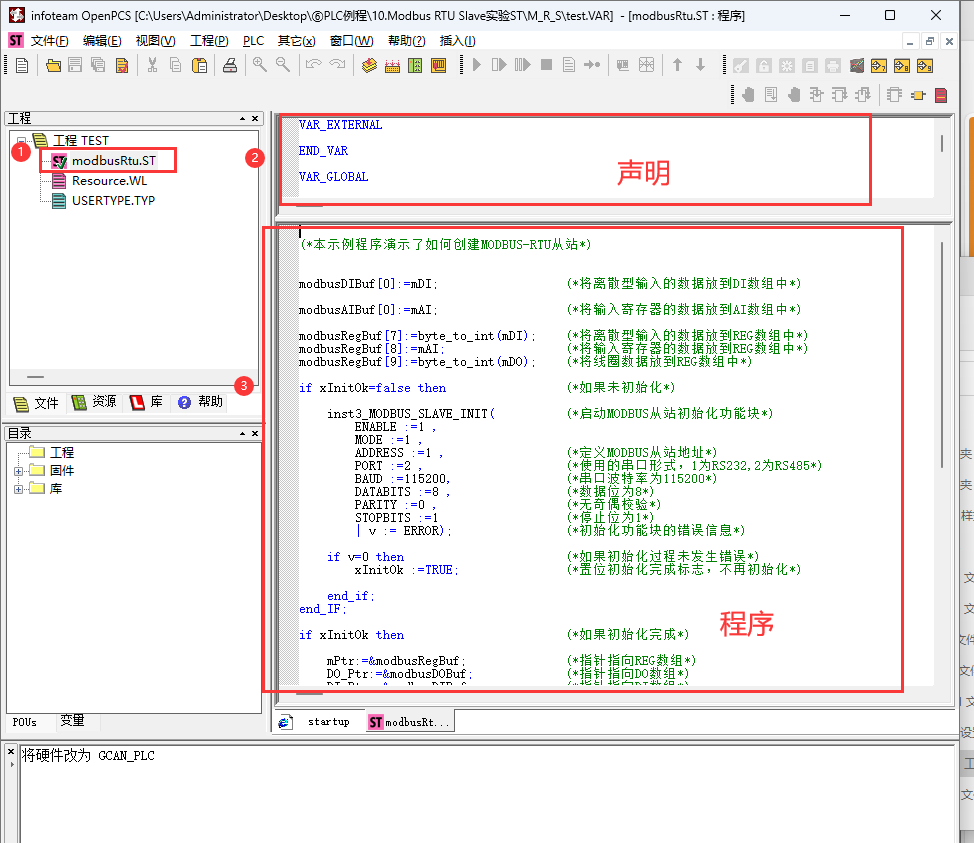

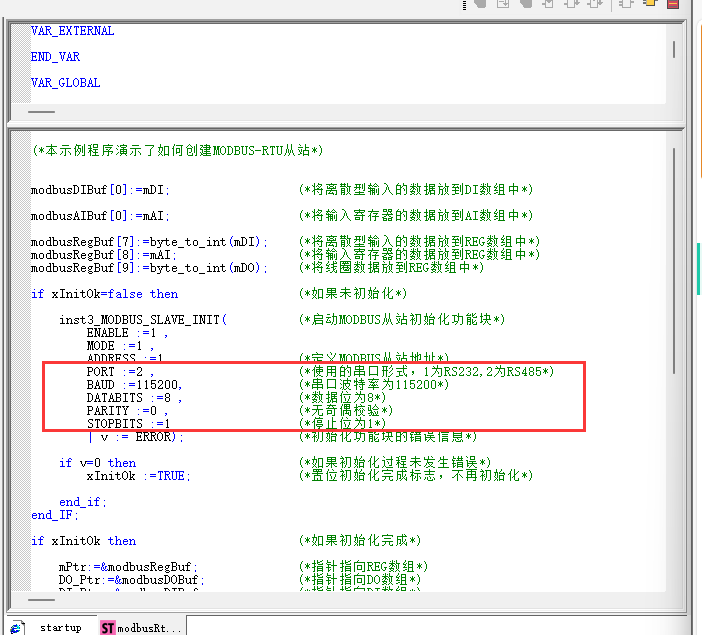

2.打开modbusRtu.ST，上半部分为程序声明，下半部分为具体程序。

3.PORT为设置串口端口号的变量，1为RS_232，2为RS_485；BAUD串口波特率；PARITY为奇偶校验位，0为无校验，1为奇校验，2为偶校验；DATABITS为数据位；STOPBITS 为停止位。

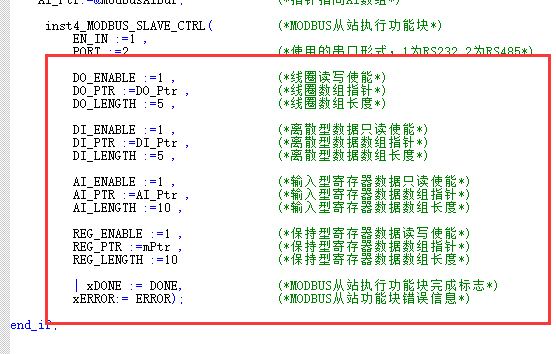

4.ENABLE为读写是能;PTR为数组指针;LENGTH为数组长度

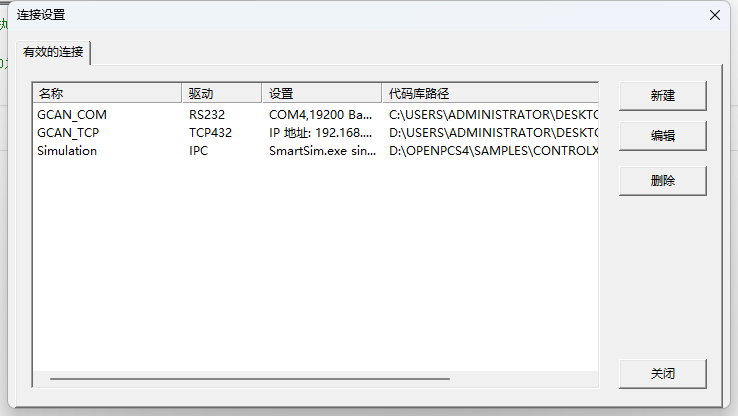

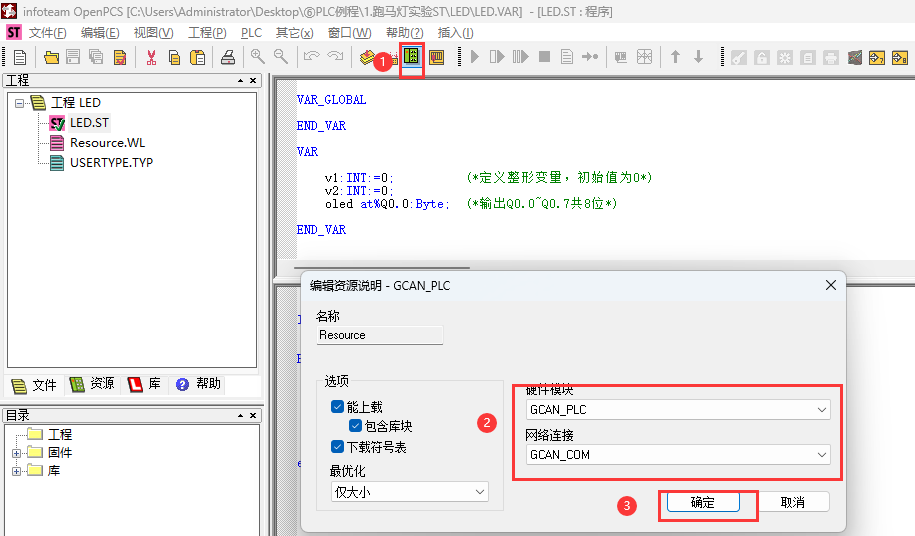

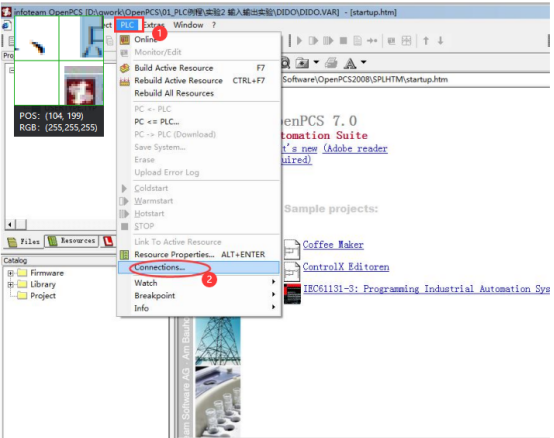

5.选择对应网关  _图5.1（网关连接为配置网关时的命名，如果配置了忘记【图5.2和图5.3】：单击PLC→连接...→驱动是RS232为串口下载程序的驱动/驱动是TCP432为网口下载程序的驱动，对应驱动看名称；如果未配置过请参照OPENPCS网关配置手册）

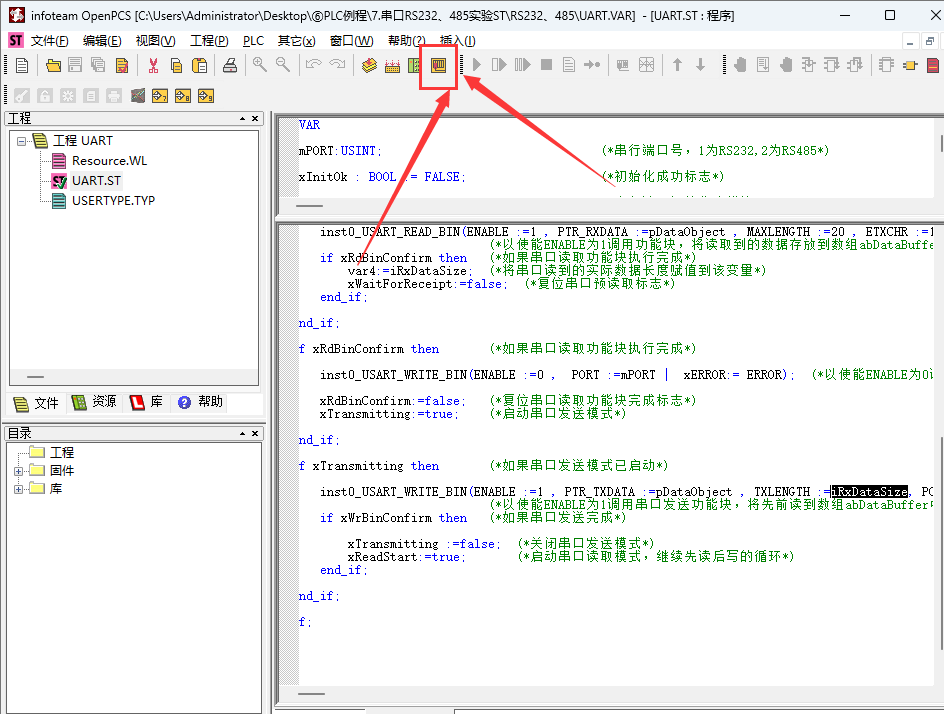

6.下载程序

7.如果出现图1弹窗选“确定”和否都可以，按需选择；如果出现图2弹窗选“是”

8.运行程序

1.不同产品串口接口定义

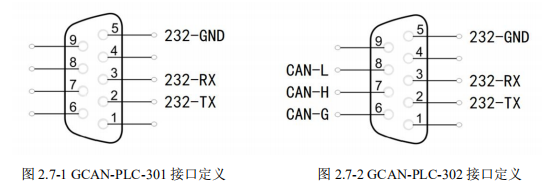

1.1  下图为GCAN-PLC-301和302的232和485通讯接口示意图 使用DB9接口引出【GCAN-PLC-301/302用户使用手册_中文版】

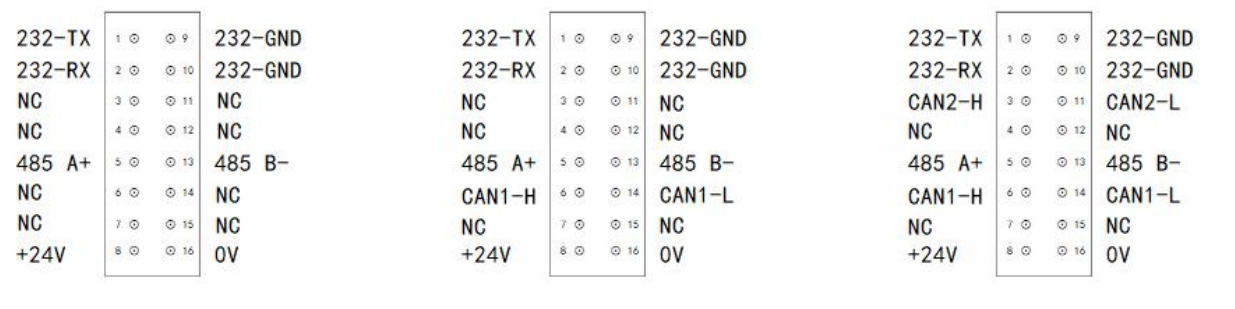

1.2  下图从左至右依次为GCA-PLC-320、321、322的串口通讯接口示意图_使用插拔式双排弹簧按压式端子引出。【GCAN-PLC-320/321/322用户使用手册_中文版】

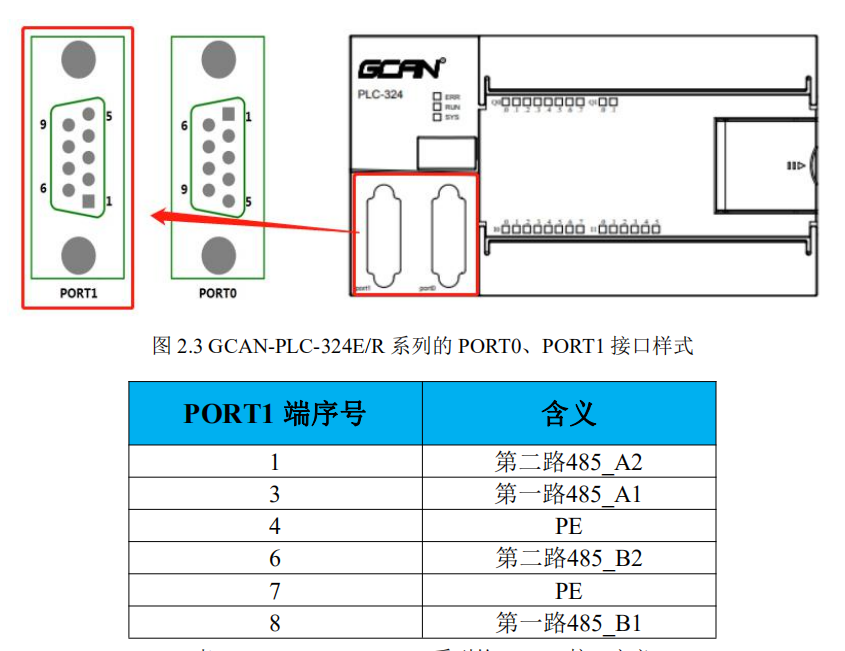

1.3   下图为GCA-PLC-324E/R的串口通讯接口示意图_使用DB9接口引出  【GCAN-PLC-324E/R用户使用手册_中文版】

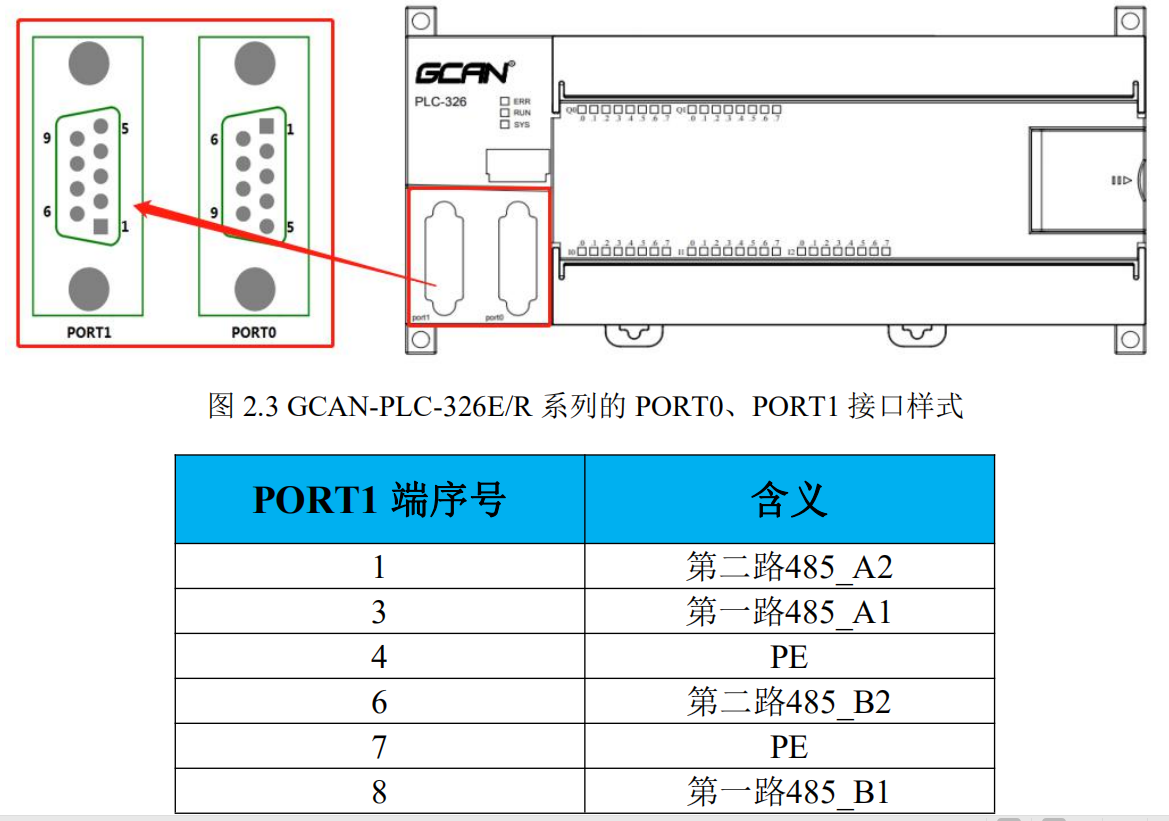

  1.4 下图为GCA-PLC-326E/R的串口通讯接口示意图_使用DB9接口引出   【GCAN-PLC-326E/R用户使用手册_中文版】

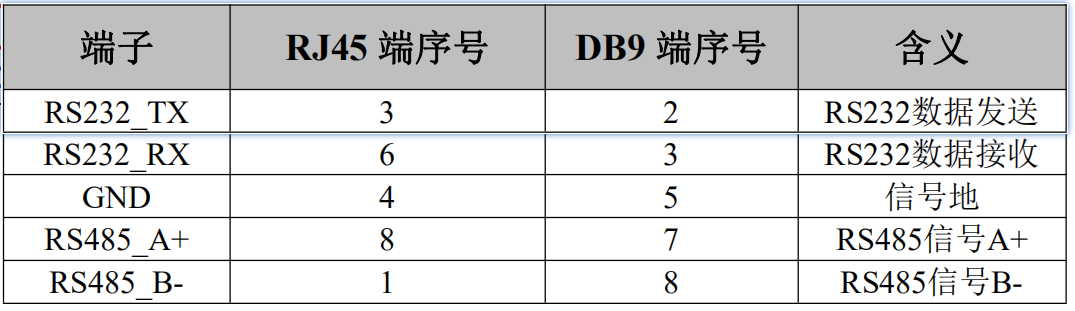

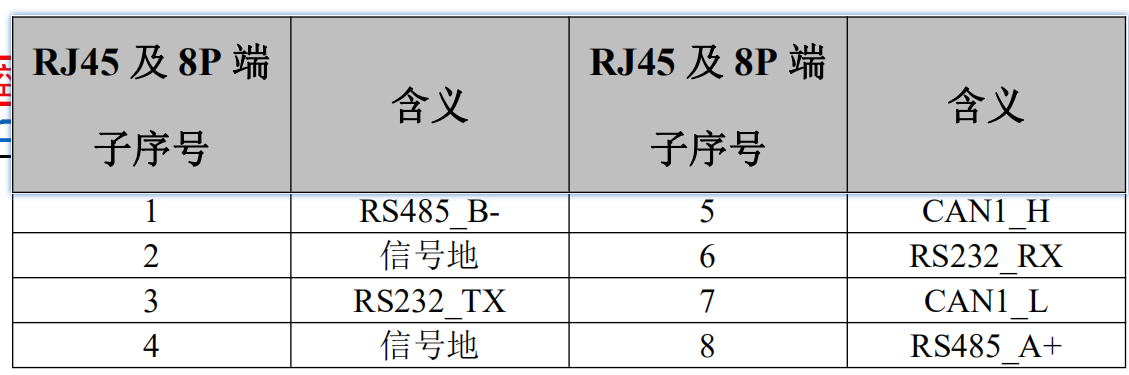

  1.5 下图为GCA-PLC-400的串口通讯接口示意图_使用RJ45端子引出【GCAN-PLC-400用户使用手册_中文版】

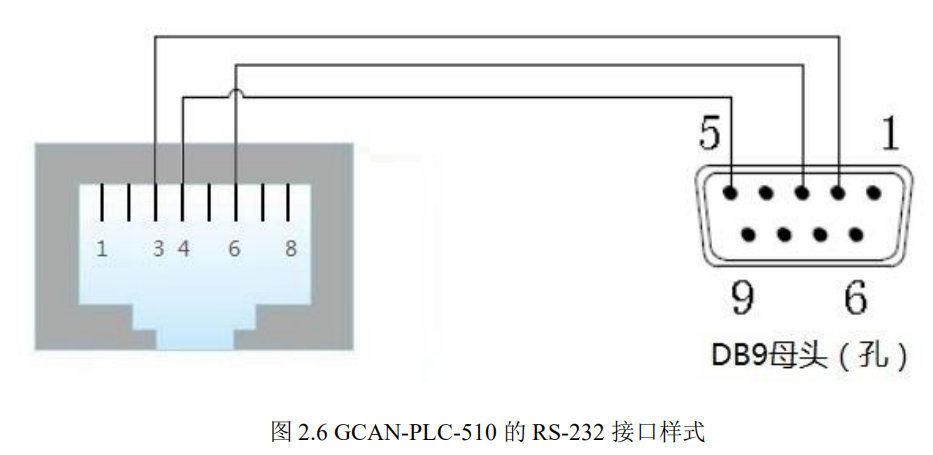

  1.6  下图为GCA-PLC-510的串口通讯接口示意图_使用RJ45端子引出  【GCAN-PLC-510用户使用手册_中文版】

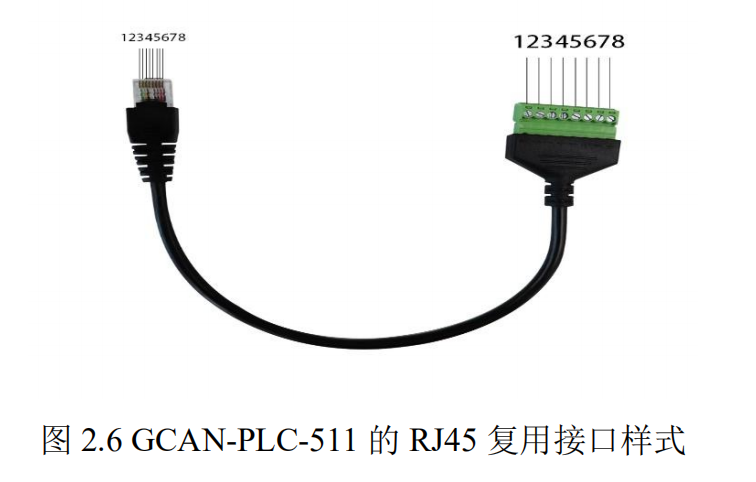

  1.7  下图为GCA-PLC-511的串口通讯接口示意图_使用4P端子和RJ45接口引出  【GCAN-PLC-511用户使用手册_中文版】

2.接线方法

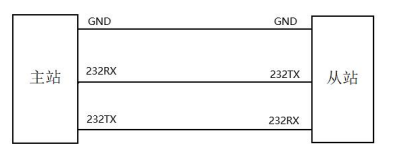

2.1  232接线，GND接GND,232RX接232TX,232TX接232RX，RS232 总线的连接如图所示：

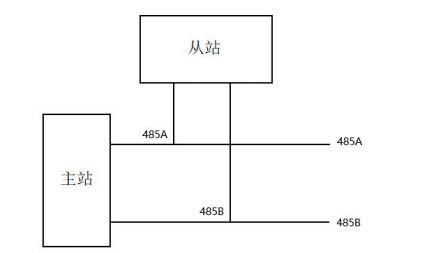

2.2  485接线，A+接A+，B-接B-，RS485 总线的连接如图所示：

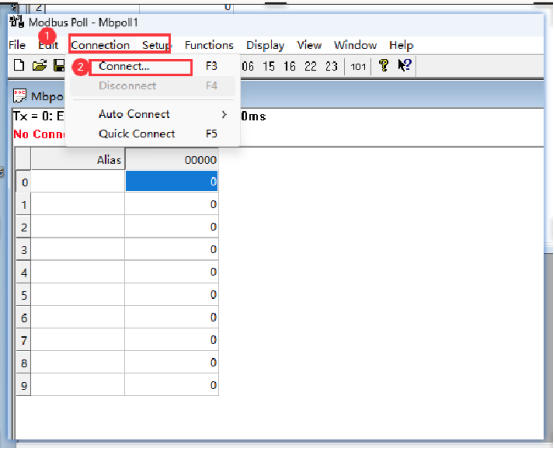

1.打开Modbus Poll→Connection→Connect...

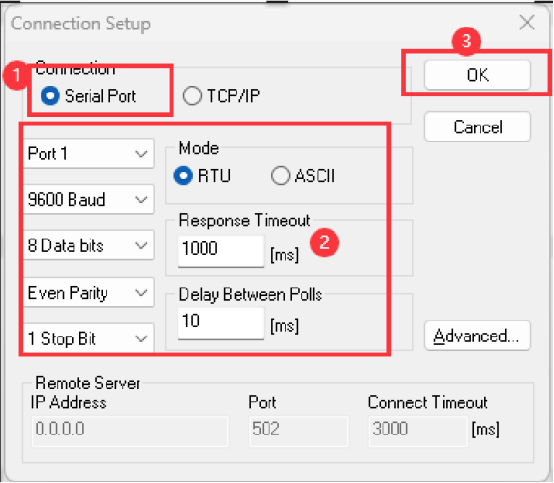

2.选择Serial Port→选择对应端口→选择对应的波特率等相关参数→ok

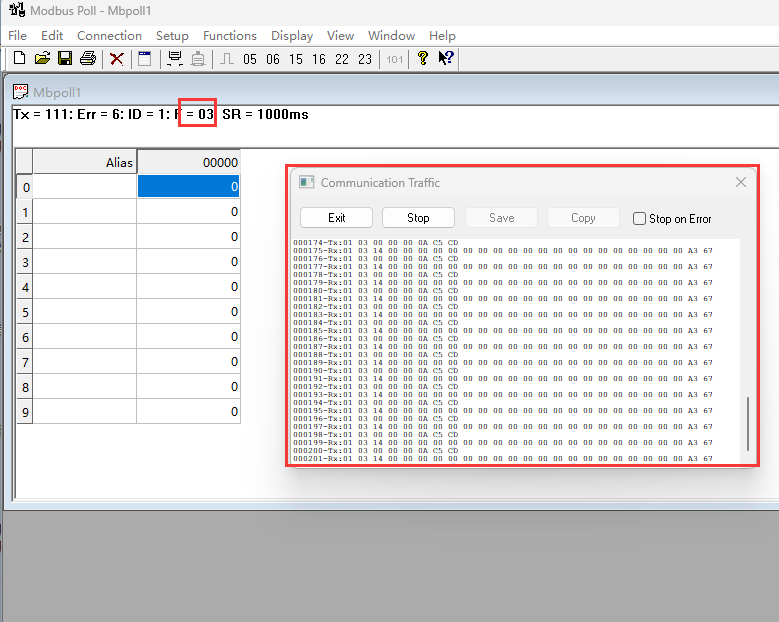

3.主站添加的什么功能码,就可以通过底层数据看到对应功能码的交互(从站在数组里给的什么值,主站就会读取对应的值);看底层数据办法:Display→communication...

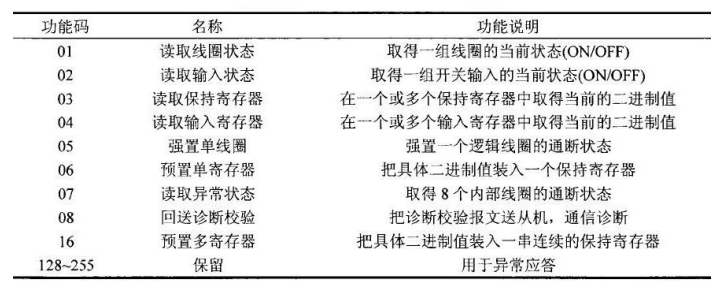

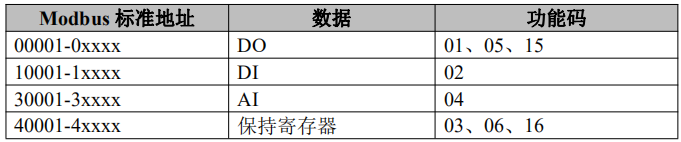

4.Modbus 标准地址与各个功能码的对应关系如下所示

下面以在 RTU 传输模式下通讯为例，对这些功能码进行详细介绍

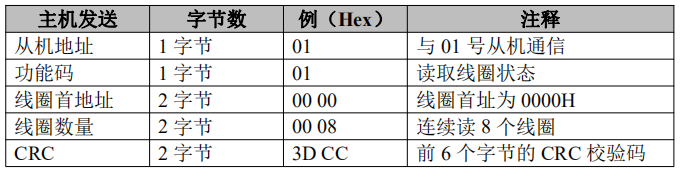

4.1功能码：01H

代码功能：读取线圈状态（DO）

说明：读取从机 DO 的 ON/OFF 状态，不支持广播。

查询：查询信息规定了要读的起始线圈地址和线圈量，线圈的起始地址为 0000H，1-16 个线圈的寻址地址分为 0000H-0015H。

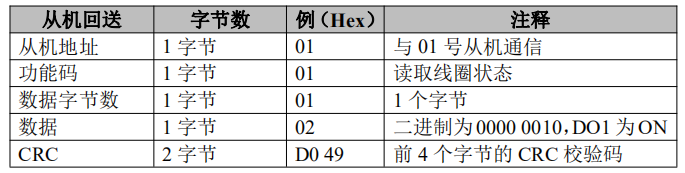

响应：响应信息中的各线圈的状态与数据区的每一位的值相对应，即每个 DO 占用一位（1 = ON, 0 = OFF）。数据区从高位到低位依次为 DO7、DO6......DO0。

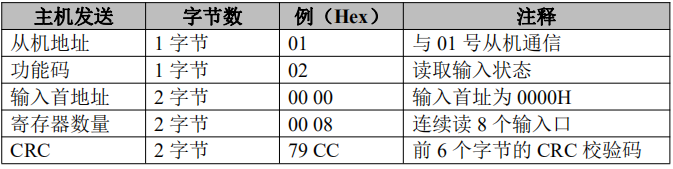

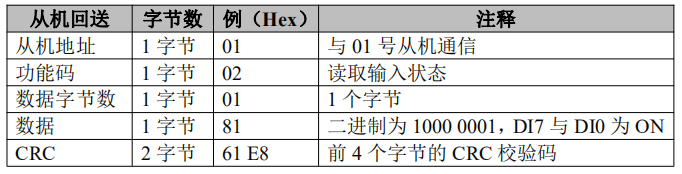

4.2功能码：02H

代码功能：读取输入状态（DI）

说明：读取从机 DI 的 ON/OFF 状态，不支持广播。

查询：查询信息规定了要读的输入起始地址及输入信号的数量，输入寻址起 始地址为 0000H，输入 1-16 所对应的地址分别为 0-15。

响应：响应信息中的各输入口的状态与数据区的每一位的值相对应，即每个 DI 占用一位（1 = ON, 0 = OFF）。数据区从高位到低位依次为 DI7、DI6......DI0。

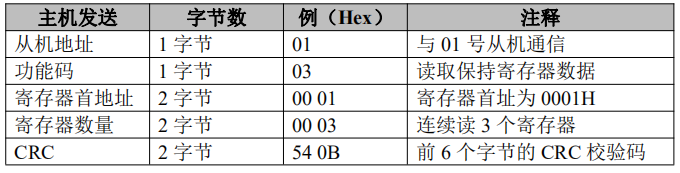

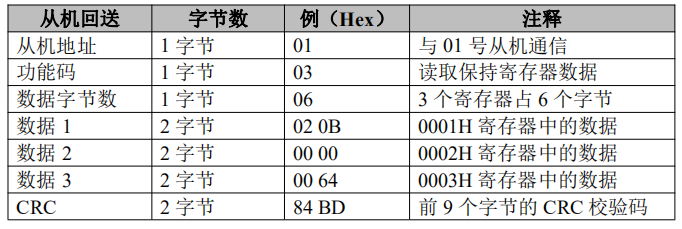

4.3功能码：03H

代码功能：读取保持寄存器

说明：读从机保持寄存器的二进制数据，不支持广播。

查询：查询信息规定了要读的寄存器起始地址及寄存器的数量，寄存器寻址 起始地址为 0000H，寄存器 1-16 所对应的地址分别为 0-15。

响应：响应信息中的寄存器数据为二进制数据，每个寄存器分别对应 2 个字 节，第一个字节为高位值数据，第二个字节为低位数据。

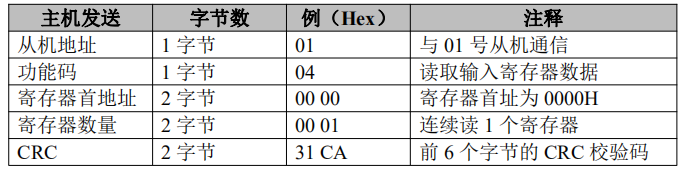

4.4功能码：04H

代码功能：读取输入寄存器（AI）

说明：读取从机输入寄存器(3X 类型)中的二进制数据，不支持广播。

查询：查询信息规定了要读的寄存器起始地址及寄存器的数量，寄存器寻址 起始地址为 0000H，寄存器 1-16 所对应的地址分别为 0-15。

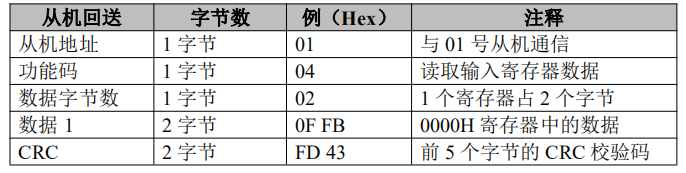

响应：响应信息中的寄存器数据为二进制数据，每个寄存器分别对应 2 个字 节，第一个字节为高位值数据，第二个字节为低位数据。

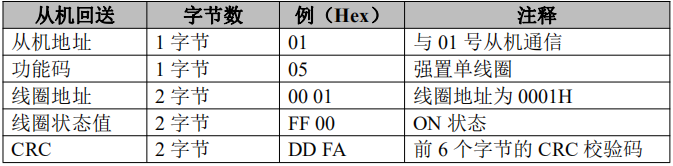

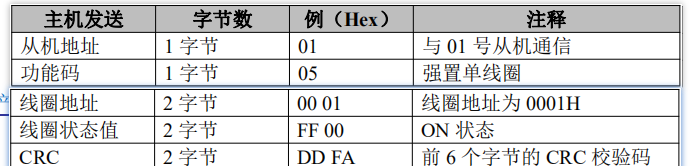

4.5功能码：05H

代码功能：强置单线圈（DO）

说明：强制单个线圈(DO，0X 类型)为 ON 或 OFF 状态，广播时，该功能可 强制所有从机中同一类型的线圈均为 ON 或 OFF 状态。

查询：查询信息规定了需要强制线圈的地址及状态，线圈的起始地址为 0000H，寄存器 1-16 所对应的地址分别为 0-15。查询时，由查询数据区中的一 个常量，规定被请求线圈的 ON/OFF 状态，FF00H 值请求线圈处于 ON 状态， 0000H 值请求线圈处于 OFF 状态，其它值对线圈无效，不起作用。

响应：对这个命令请求的正常响应是在 DO 状态改变以后，原样传送接收到 的数据。

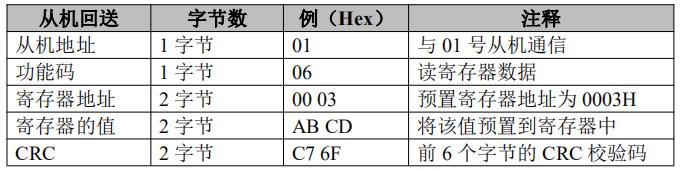

4.6功能码：06H

代码功能：预置单寄存器

说明：把一个值预置到一个保持寄存器（4X 类型）中，广播时，该功能把 值预置到所有从机相同类型的寄存器中。该功能可越过控制器的内存保护。使寄 存器中的预置值保持有效。只能由控制器的下一个逻辑信号来处理该预置值。若 控制逻辑中无寄存器程序时，则寄存器中的值保持不变。

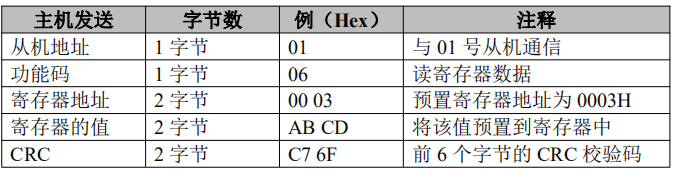

查询：查询信息规定了要预置寄存器的类型，寄存器寻址起始地址为 0000H， 寄存器 1-16 所对应的地址分别为 0-15。

响应：对这个命令请求的正常响应是在寄存器值状态改变以后，原样传送接 收到的数据。

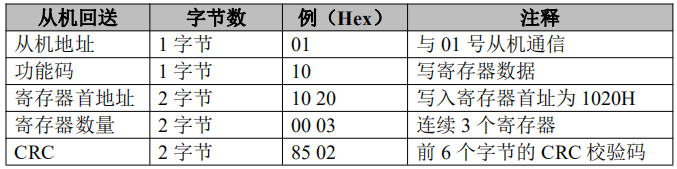

4.7功能码：10H（十进制为 16）

代码功能：预置多个寄存器

说明：把数据按顺序预置到各(4x 类型)寄存器中，广播时该功能代码可把数 据预置到全部从机中的相同类型的寄存器中。需要注意的是该功能代码可越过控 制器的内存保护，在寄存器中的预置值一直保持有效，只能由控制器的下一个逻 辑来处理寄存器的内容，控制逻辑中无该寄存器程序时，则寄存器中的值保持不变。

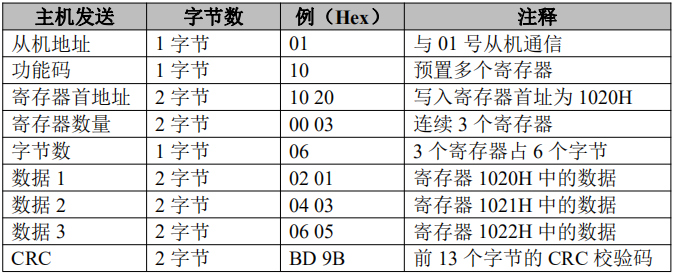

查询：信息中规定了要预置的寄存器类型，寄存器寻址的起始地址为 0。查 询数据区中指定了寄存器的预置值，M84 和 484 型控制器使用 10 位二进制数据， 2 个字节，剩余的高 6 位置 0。而其他类型的控制器使用一个 16 位二进制数据， 每个寄存器 2 个字节。

响应：正常响应返回从机地址、功能代码、起始地址和预置寄存器数。
