codesys 可视化教程（文字+视频演示版）

GCAN_PLC_Solution软件下载：5.GCAN_PLC_Solution1.6.17 | GCAN在线资料

文档最终得到的程序下载：

codesys的可视化web.projectarchive

112.5 MB

1. 通过solution软件设置号plc的ip在局域网的网段中，保证plc可以连接上局域网（此文档以GCAN-PLC-530为例，局域网：192.168.0.X，网关192.168.0.1，子掩码255.255.255.0为例，注意：PLC出场默认ip为192.168.1.30）：

（1）打开GCAN_PLC_Solution软件

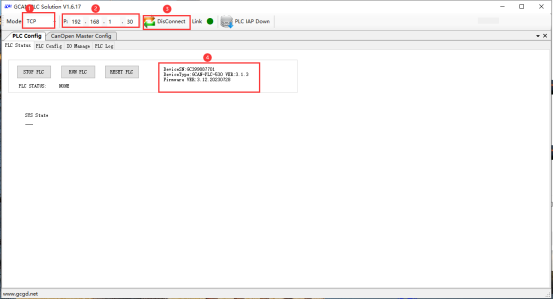

（2） Mode选择“TCP”→IP输入“PLC设备本身的IP 地址”（PLC设备默认IP地址为192.168.1.30）→点击“Connect”（连接成功后此按键会变为“DisConnect”并且会出现设备信息——如图中④部分内容）

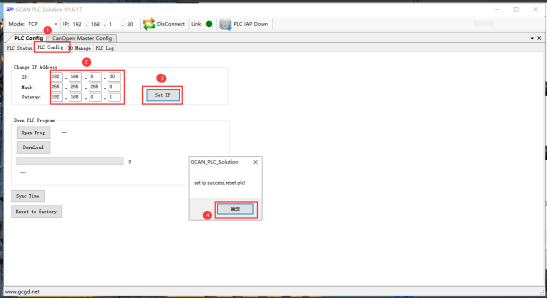

（3）选择“PLC Config”→输入上网需要用到的ip、子掩码、网关→点击“Set IP ”→出现如途中④部分的弹窗，即表示修改IP成功，（此处以ip：192.168.0.30、子掩码：255.255.255.0、网关为192.168.0.1为例）重新给PLC进行上电即可。

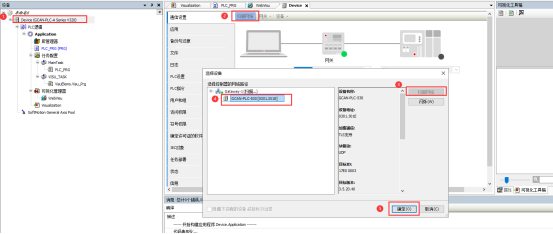

2. 打开codesys软件（建议使用如下图版本软件）

codesys安装包下载：1、CODESYS 软件下载 | GCAN在线资料

3.新建工程

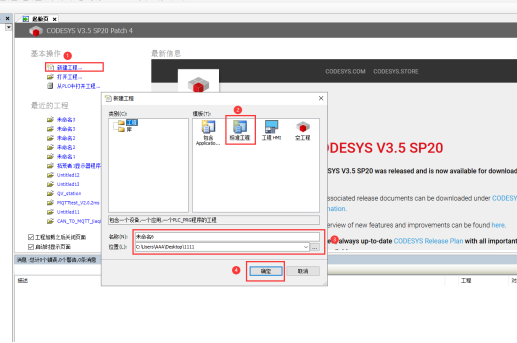

（1）点击“新建工程...”→出现如图中弹窗选择工程中的“标准工程”→输入程序的名字并且选择程序存放的位置→点击“确定”。

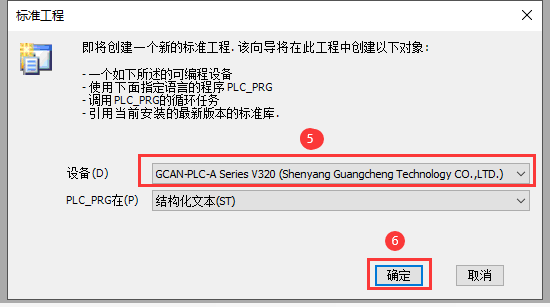

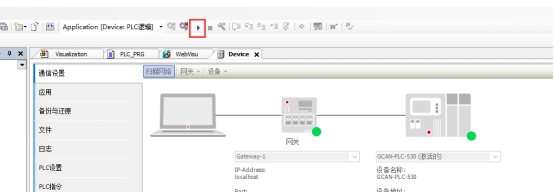

（2）设备选择如图中所示设备，可通过所选框的

进行选择，如下拉选项中没有该设备，说明没有安装设备的库文件，可通过此网址下载库进行安装2、设备描述文件 | GCAN在线资料，也可联系我司售后解决。

1. 添加可视化界面：

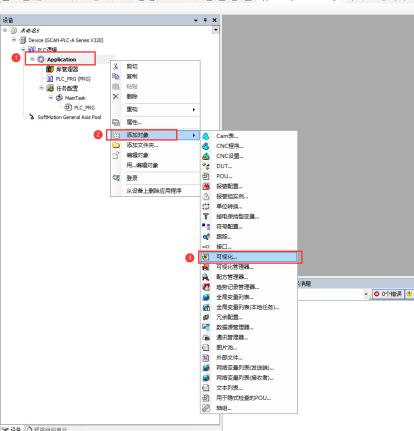

（1）在“Application”右键→选择“添加对象”→选择“可视化...”。

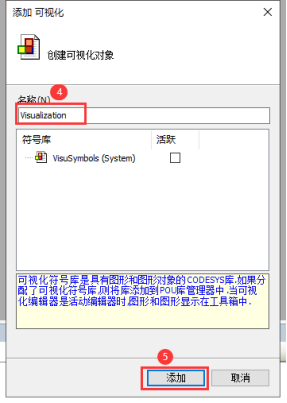

（2）出现如下图弹窗，输入可视化的名称→点击“添加”即可。

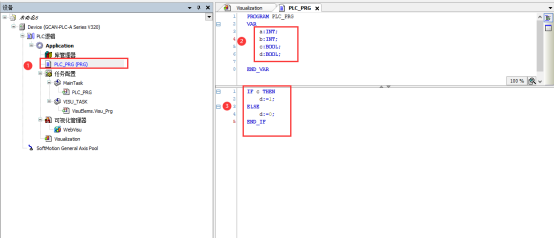

5.编写程序：双击打开“PLC_PRG”→在声明区和变量区输入如下程序。

声明：

        a:INT;
	b:INT;
	c:BOOL;
	d:BOOL;

程序：

IF c THEN
	d:=1;
ELSE
	d:=0;
END_IF

6.编辑可视化界面

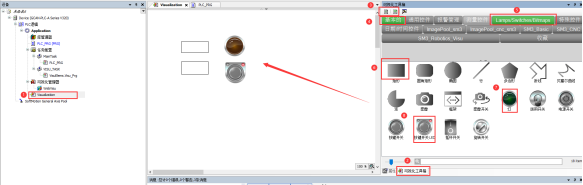

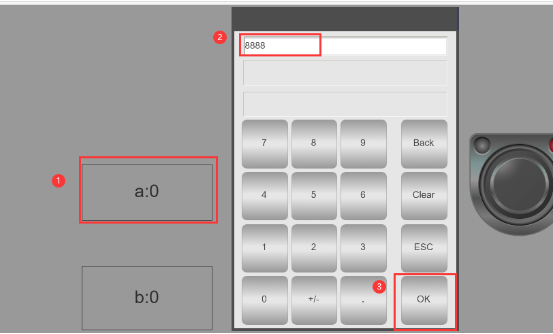

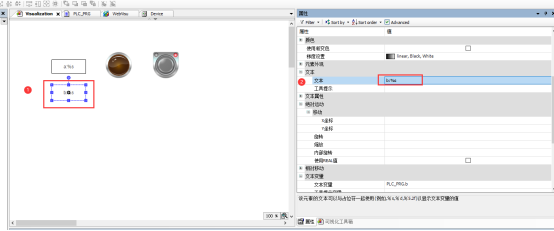

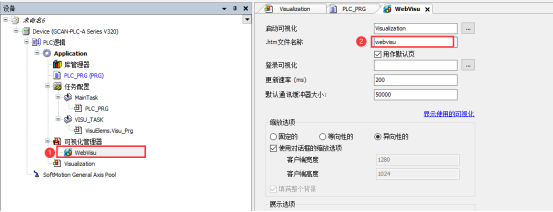

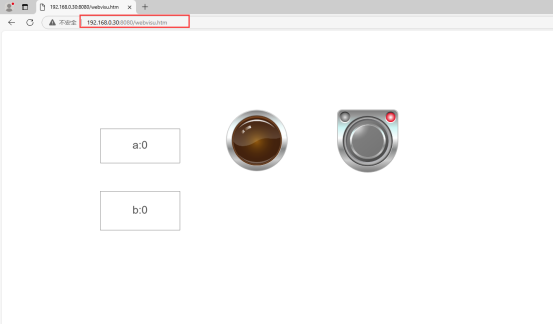

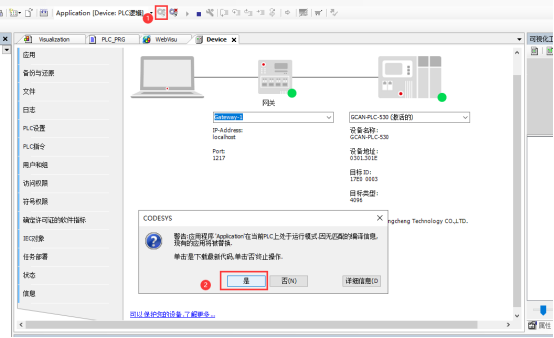

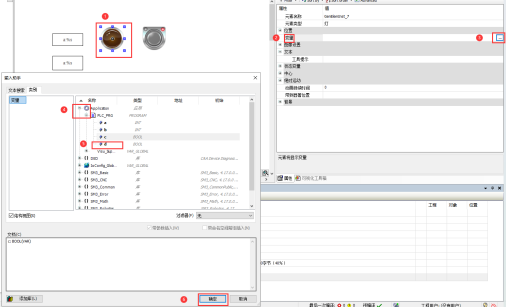

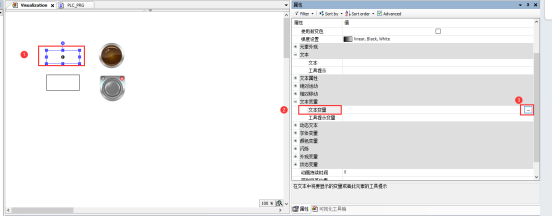

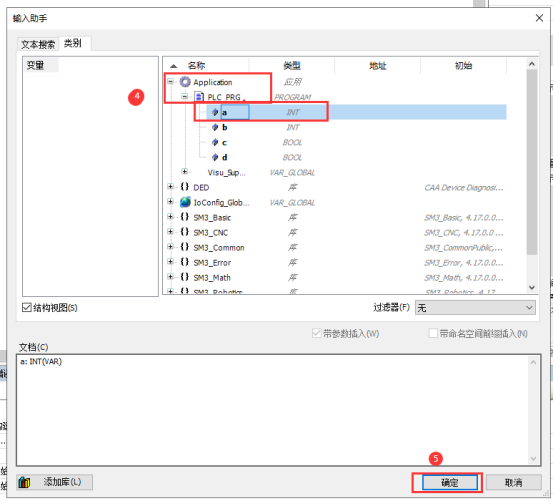

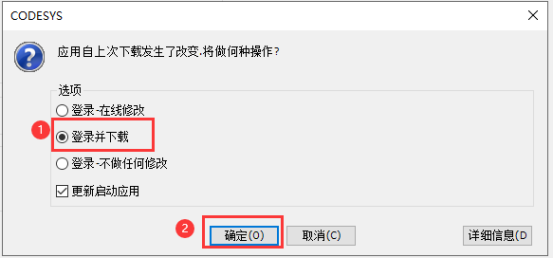

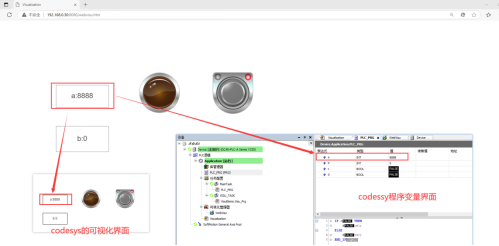

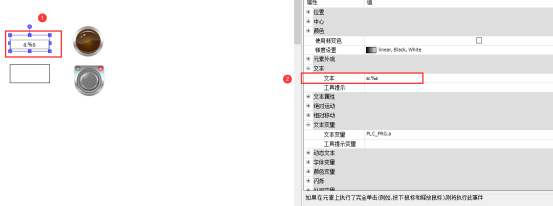

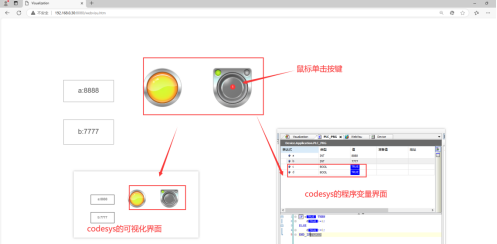

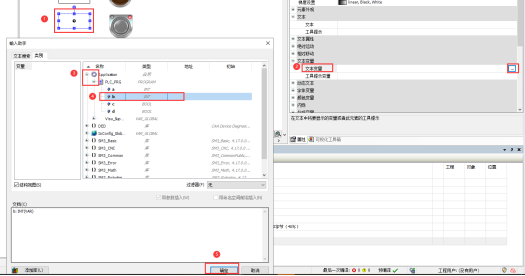

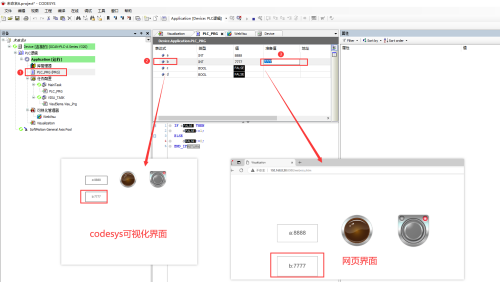

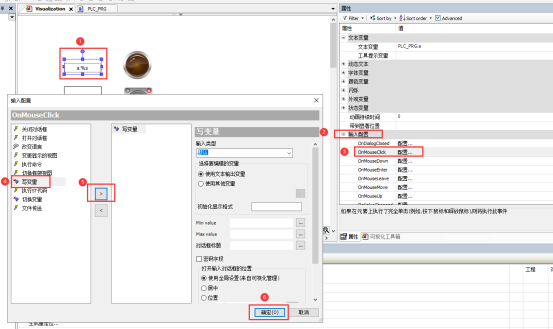

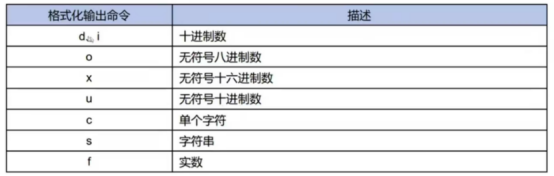

（1）双击打开“Visualization”可视化界面（如果可视化界面用的不是默认名字，这个位置的名字就是新编辑的名字）。→在右侧“可视化工具箱”中选择需要的空间（此处以输入输出、指示灯和按键开关为例）→可通过图中③部分选择下面控件是显示一个分类还是多个分类（此处选择的多个分类）→分别选择“基本的”和“Lamps/Switches/Bitmaps”→拖拽2个矩形、1个灯、1个按键开关LED。
