3、TCPIP及UDP数据收发实验ST

功能：收到一条数据，数据不变，将此条数据在发出；

应用场景：广泛应用于以太网通讯；

 网络调试助手软件下载：4.网络调试助手NetAssist

TCPIP及UDP数据收发实验ST源码下载：

1. 下载好CAN数据收发实验ST源码，解压并打开程序；

备注：打开程序后

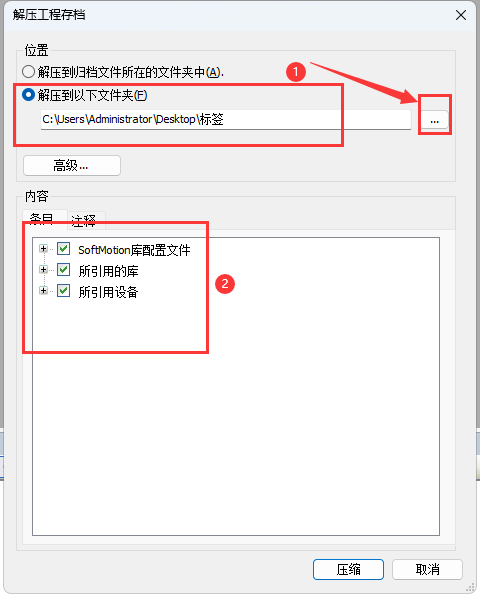

如出现如图1.0的弹窗：“解压到以下文件夹”→通过“...”选择解压程序所在位置→勾选②框内的所有复选框→点击确定

如出现如图1.1的弹窗：单击“全部设置为最新”后，单击“确定”然后再单击“确定”

如出现图1.2弹窗：continue with this version→finish

如程序出现报错是库文件安装的问题，请安装GCAN的库文件

2.需要什么程序的任务，就把其他程序的任务删除；

2.1  删除任务:在删除任务上右键→删除

2.2添加任务的方法：任务配置右键→添加对象→任务...→输入名称（也可以用默认名称）→添加

 在建好的任务上右键→添加对象→程序调用...→通过点击图标“...”选择对应添加的程序→选好程序后点击确认→点击添加

3.1  TCP SERVER

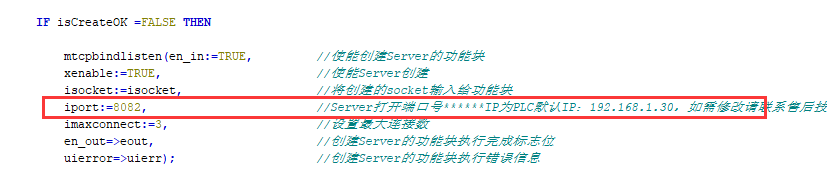

（1）sever的ip为设备的ip，端口号为8082

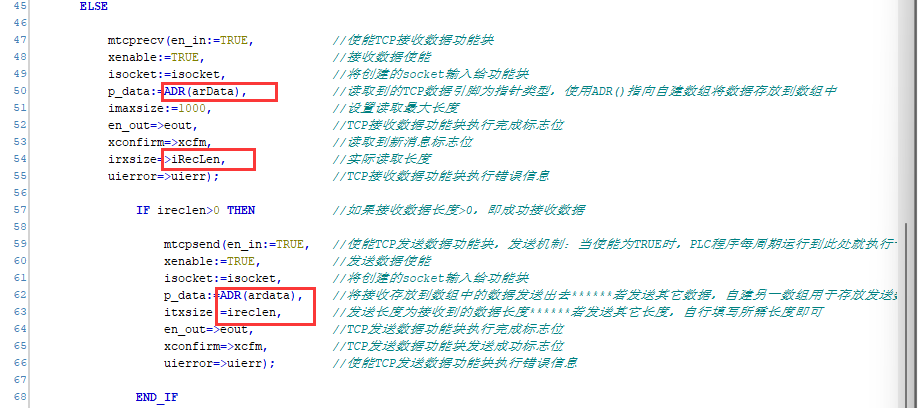

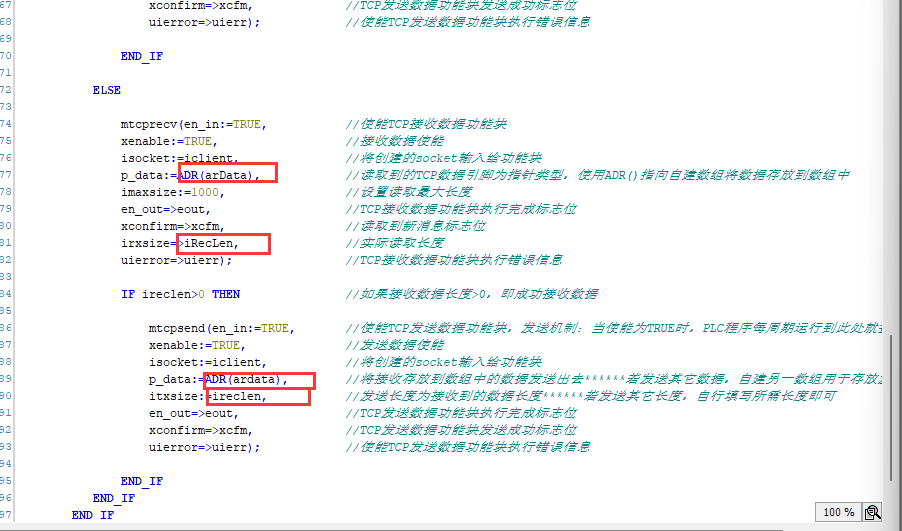

（2）接收到数据，然后发送出去；接收的数组和接收的长度，都给到发送的功能块，达到收发数据一致

3.2  TCP CLIENT

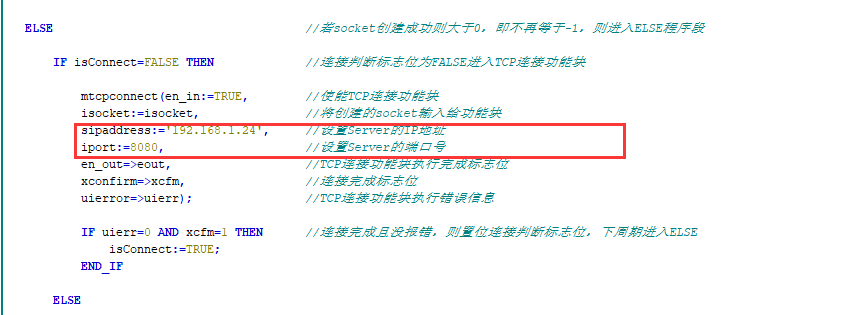

（1）设置好从要连接server的ip（注意这个ip要和设备ip在同一网段）和端口号

（2）接收到数据，然后发送出去；接收的数组和接收的长度，都给到发送的功能块，达到收发数据一致

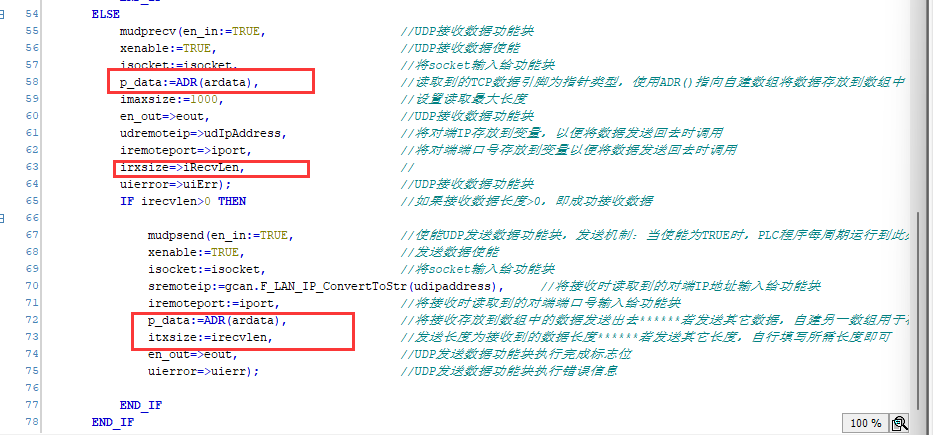

3.3  UDP

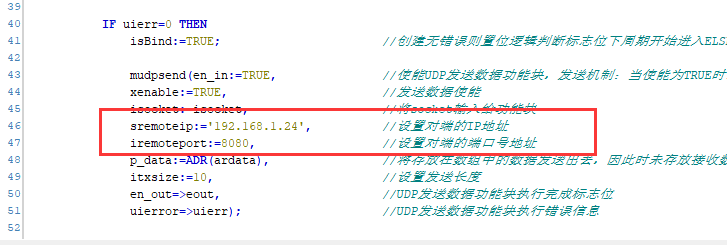

（1）设置好UDP要连接的ip和端口号

（2）接收到数据，然后发送出去；接收的数组和接收的长度，都给到发送的功能块，达到收发数据一致

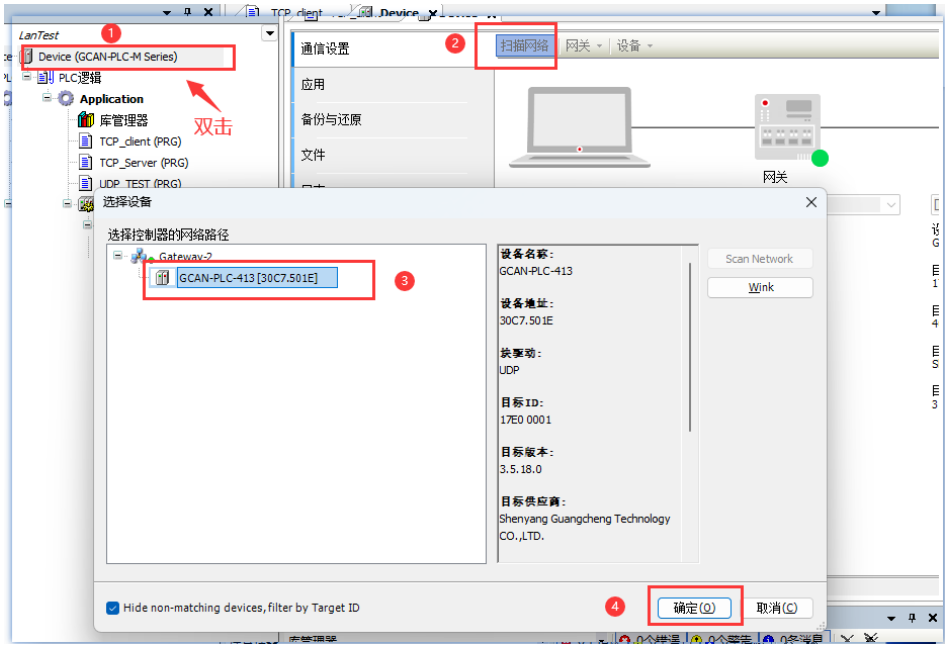

4.双击Device→扫描网络→选择对应设备→确定

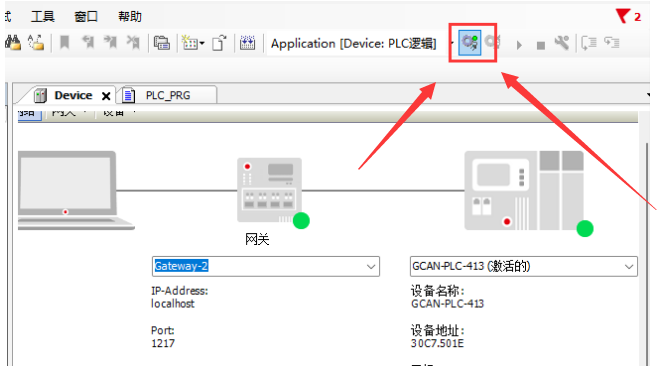

5.点击登录

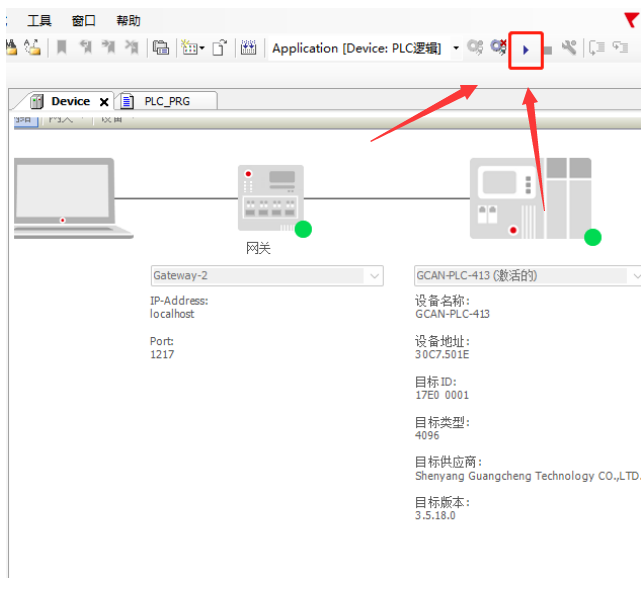

6.点击运行

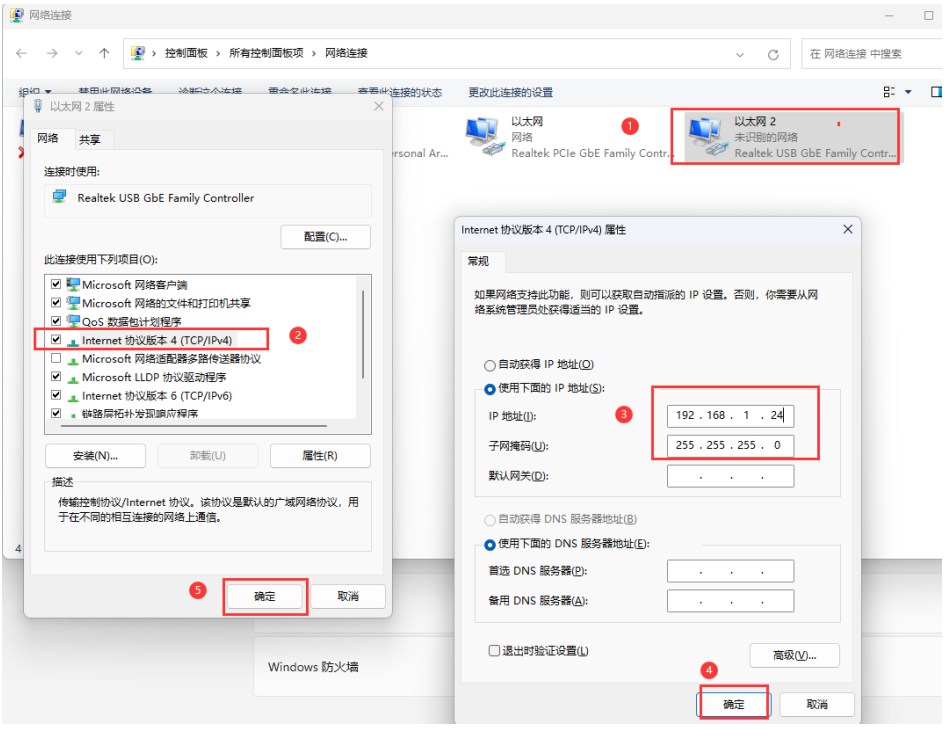

7.将设备与电脑连接的网口的IPV4改成192.168.1.24

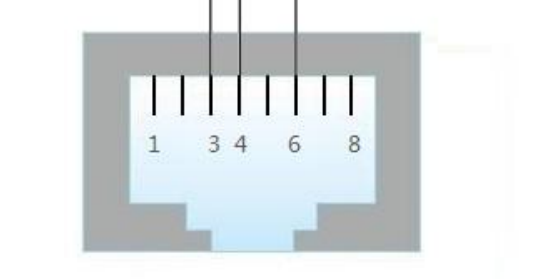

RJ45以太网口

（一）TCP Client

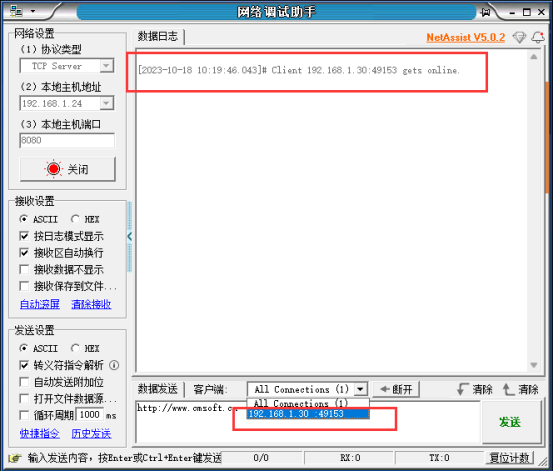

  1. 打开网络调试助手（以我们提供的软件为例，下载：4.网络调试助手NetAssist），→协议类型选择：TCP Server→本地主机地址：192.168.1.24（本地主机地址机与设备连接网口的IPV4）→本地主机端口号：8080→打开

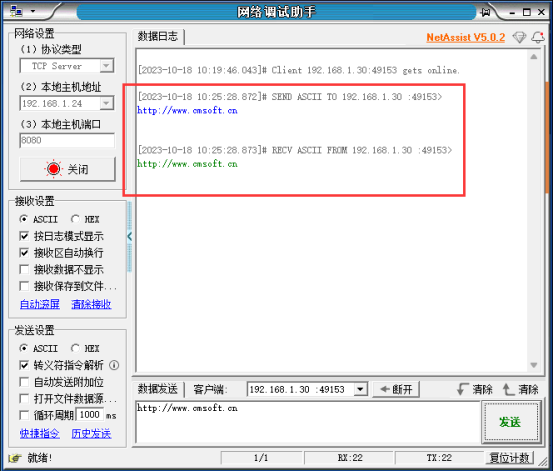

2.发一条数据，回复一条数据

（二）TCP Server

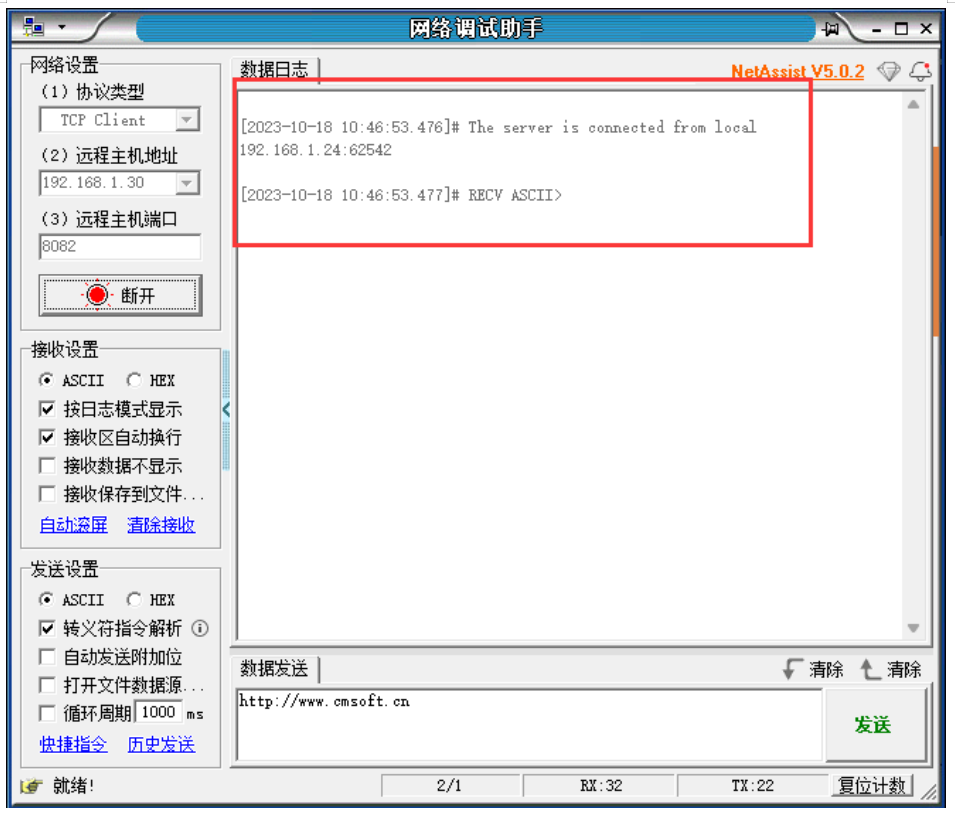

  1.打开网络调试助手（以我们提供的软件为例，下载：4.网络调试助手NetAssist），→协议类型选择：TCP Client→远程主机地址：192.168.1.30→远程主机端口号：8082→连接

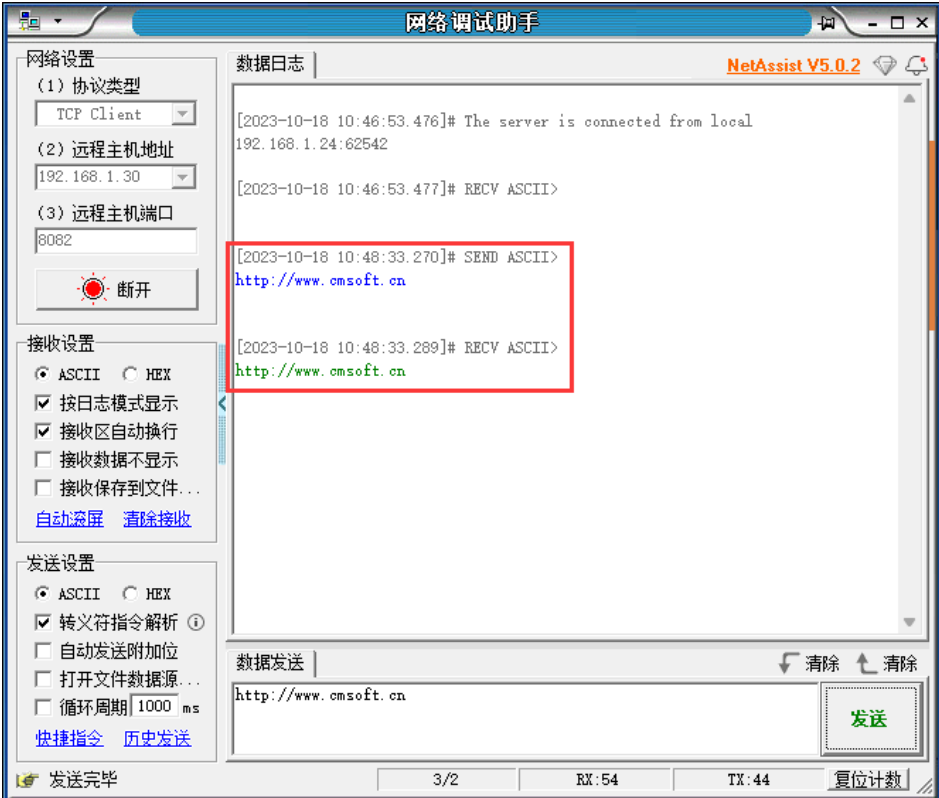

2.发数据，发一条回一条，收发一致

（三）UDP

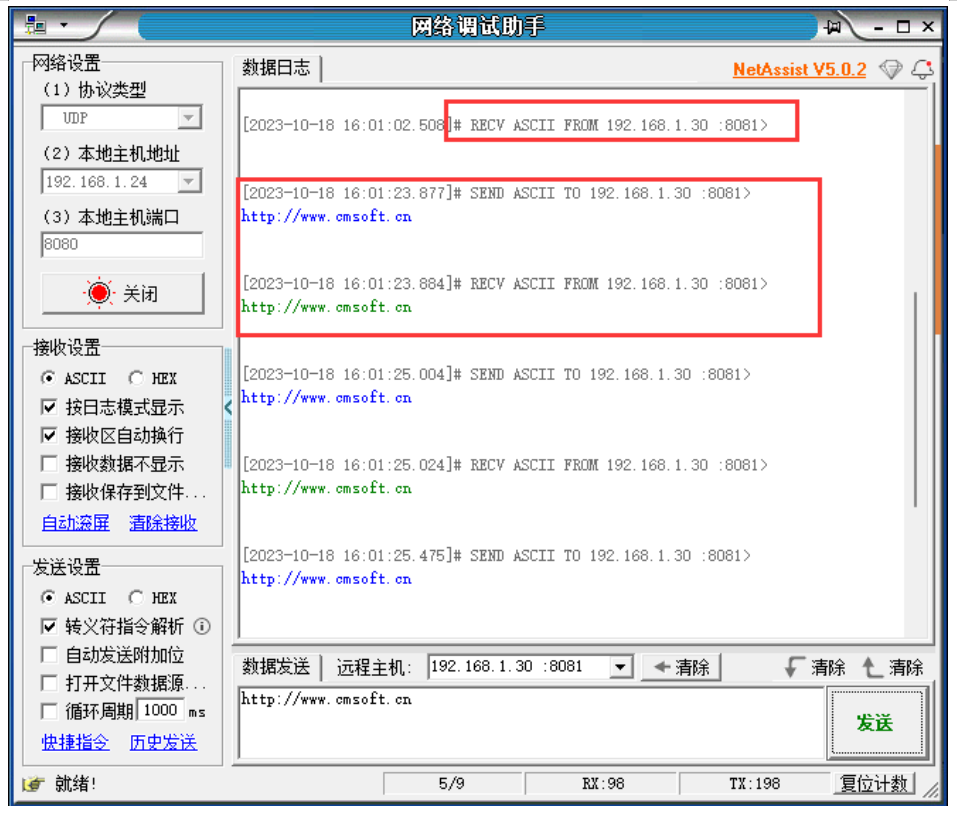

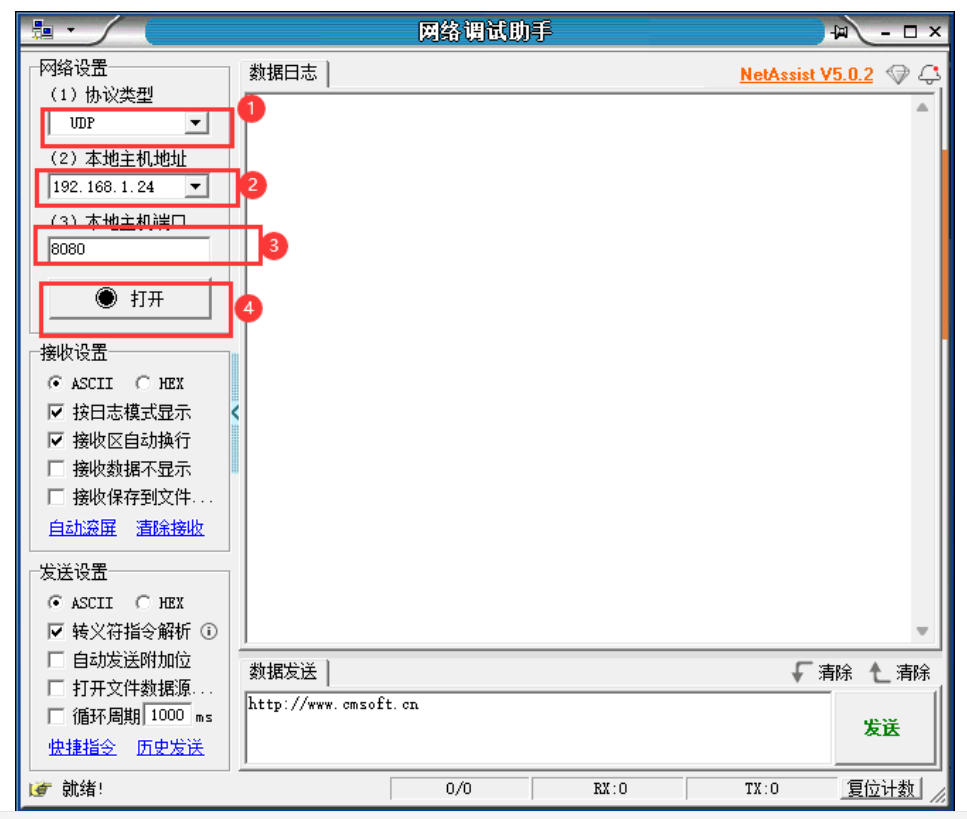

1.打开网络调试助手 （以我们提供的软件为例，下载：4.网络调试助手NetAssist）  →协议类型选择：UDP→本地主机地址：192.168.1.24→远程主机端口号：8080→打开

2.会自动识别远程主机，发送数据，发一条回复一条
