2、串口数据收发实验ST

功能：收到一条串口数据后，数据不变发出去；

应用场景：广泛应用于串口协议通讯；

 串口助手软件XCOM软件下载：GCAN201/207(RS232/485转CAN)软件下载

串口数据收发实验ST源码下载：

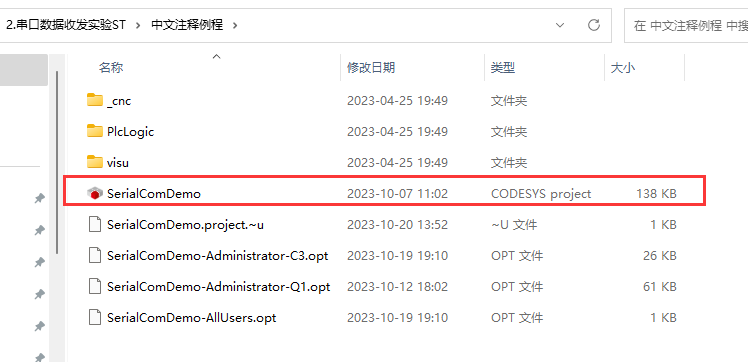

1. 下载好串口数据收发实验ST源码，解压并打开程序；

备注：打开程序后

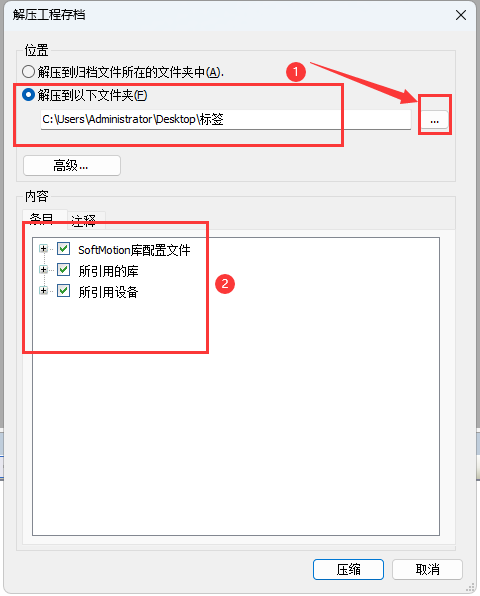

如出现如图1.0的弹窗：“解压到以下文件夹”→通过“...”选择解压程序所在位置→勾选②框内的所有复选框→点击确定

如出现如图1.1的弹窗：单击“全部设置为最新”后，单击“确定”然后再单击“确定”



如出现图1.2弹窗：continue with this version→finish

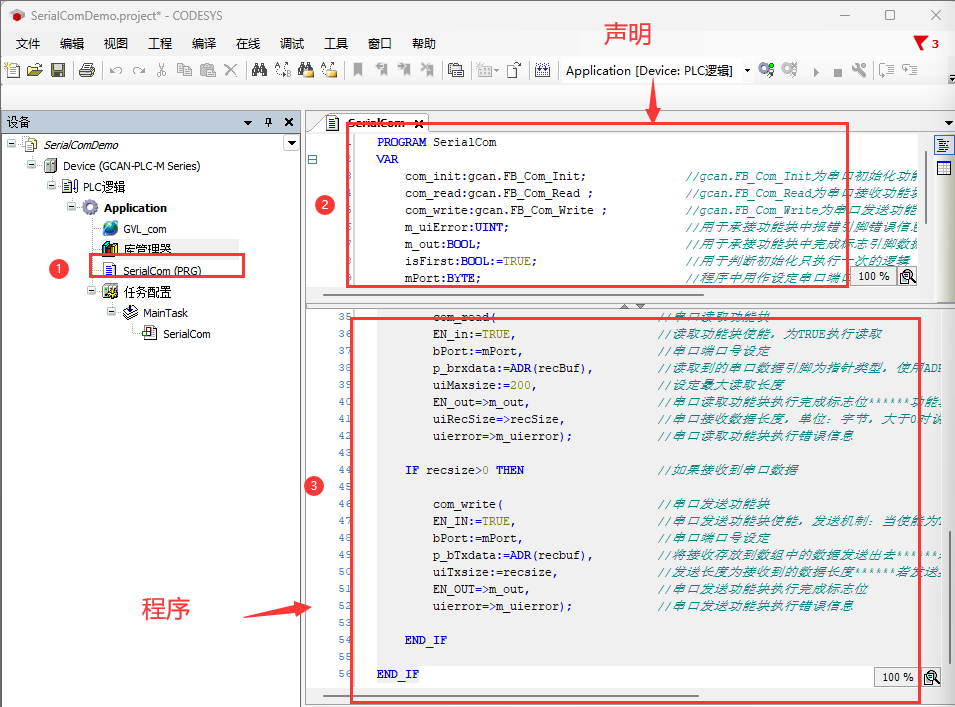

2. 点开SerialCom (PRG)，上半部分为程序声明，下半部分为具体程序。

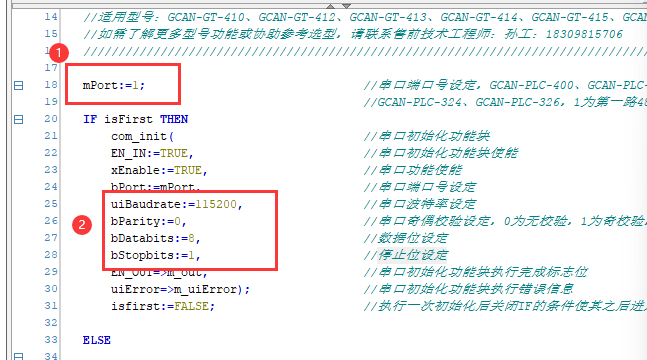

3.mPort为串口的端口号，1为RS_232通讯，2为RS_485通讯；uiBaudrate为串口通讯波特率；bParity为串口奇偶校验设定，0为无校验，1为奇校验，2为偶检验；bDatabits为数据位设定；bStopbits为停止位设定；

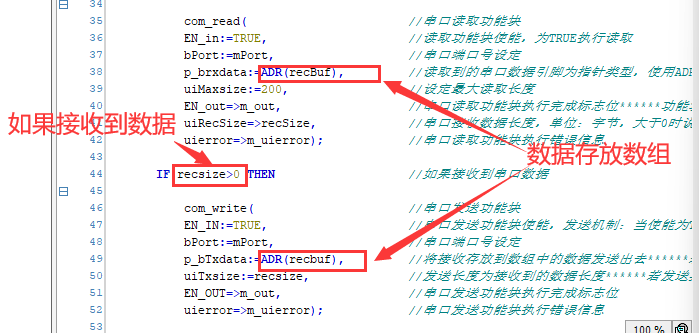

4.如果串口接收到数据，数据不变，通过串口发送出去。

5.点击Device→扫描网络→选择对应设备→确定

6.下载程序，点击图标

7.会出现如下弹窗，点击“是”

8.点击运行，图标如下

1.不同产品串口接口定义

1.1  下图为GCAN-PLC-301和302的232和485通讯接口示意图 使用DB9接口引出【GCAN-PLC-301/302用户使用手册_中文版】

1.2  下图从左至右依次为GCA-PLC-320、321、322的串口通讯接口示意图_使用插拔式双排弹簧按压式端子引出。【GCAN-PLC-320/321/322用户使用手册_中文版】

1.3   下图为GCA-PLC-324E/R的串口通讯接口示意图_使用DB9接口引出  【GCAN-PLC-324E/R用户使用手册_中文版】

  1.4 下图为GCA-PLC-326E/R的串口通讯接口示意图_使用DB9接口引出   【GCAN-PLC-326E/R用户使用手册_中文版】

  1.5 下图为GCA-PLC-400的串口通讯接口示意图_使用RJ45端子引出【GCAN-PLC-400用户使用手册_中文版】

  1.6  下图为GCA-PLC-510的串口通讯接口示意图_使用RJ45端子引出  【GCAN-PLC-510用户使用手册_中文版】

  1.7  下图为GCA-PLC-511的串口通讯接口示意图_使用4P端子和RJ45接口引出  【GCAN-PLC-511用户使用手册_中文版】

2.接线方法

2.1  232接线，GND接GND,232RX接232TX,232TX接232RX，RS232 总线的连接如图所示：

2.2  485接线，A+接A+，B-接B-，RS485 总线的连接如图所示：

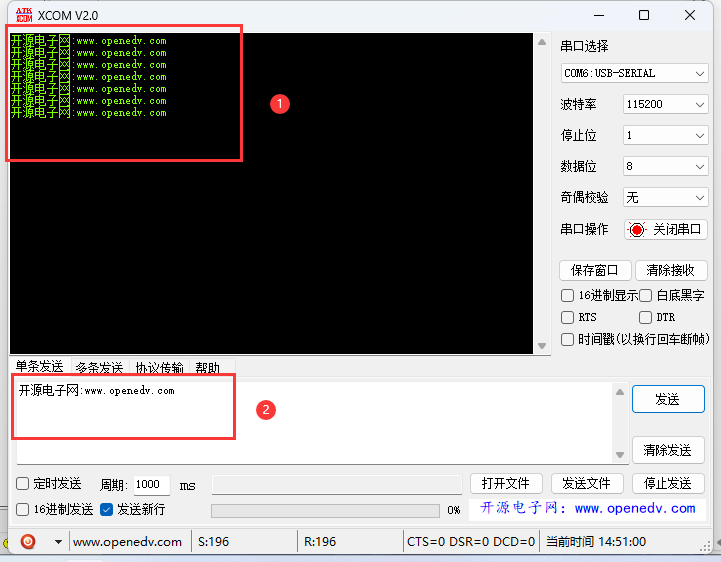

1.打开XCOM软件（软件下载地址：GCAN201/207(RS232/485转CAN)软件下载），选择对应的USB转RS_232/485线所对应的端口，设置号对应的通讯参数，打开串

2.发送数据，发送什么数据，就接收什么数据。
