接口定义及指示灯状态

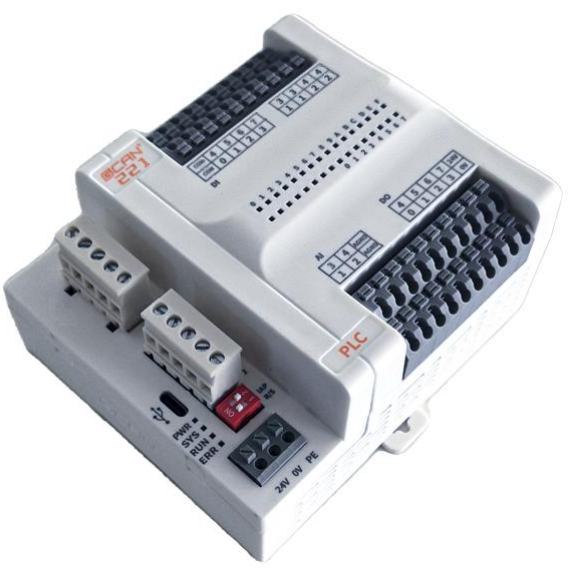

      GCAN-PLC-221 设备包含 1 个电源接口，一个 USB-Type C 接口，2 路 CAN通信接口，1 路 RS485 通信接口，1 路 RS232 通信接口，4 路 AI 接口；4 路 PT100接口；8 路 DO 接口，8 路 DI 接口。控制器编程接口使用 USB 接口，接口定义如下表所示。

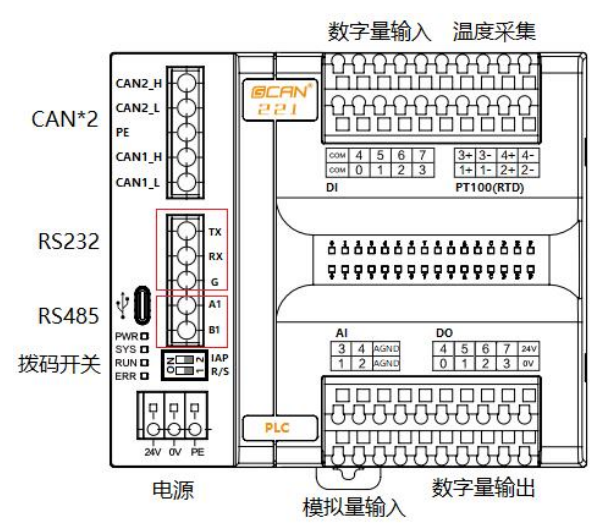

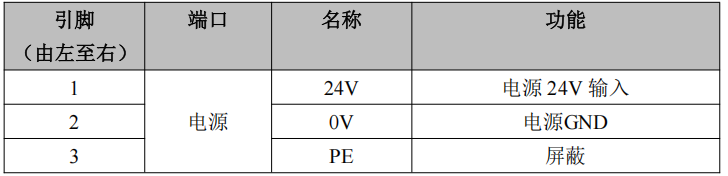

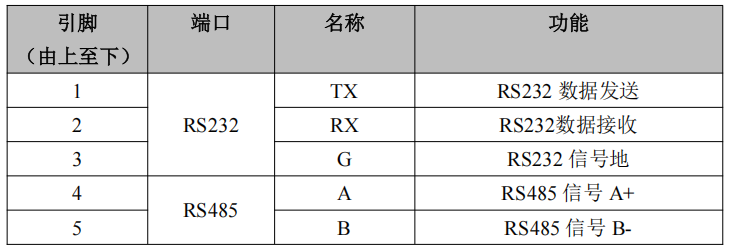

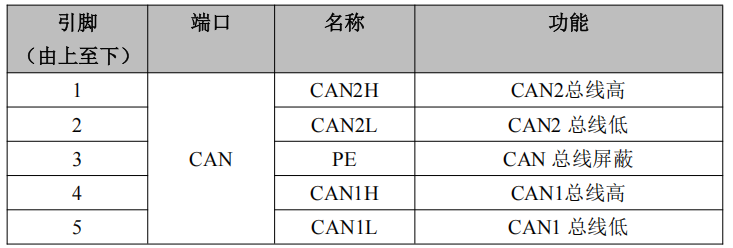

     GCAN-PLC-221 的主控模块左侧底板从上到下，依次是 CAN 总线接口、RS232 总线接口、RS485 总线接口和电源接口，如上图所示。各个端子对应的序号及其含义如表所示。

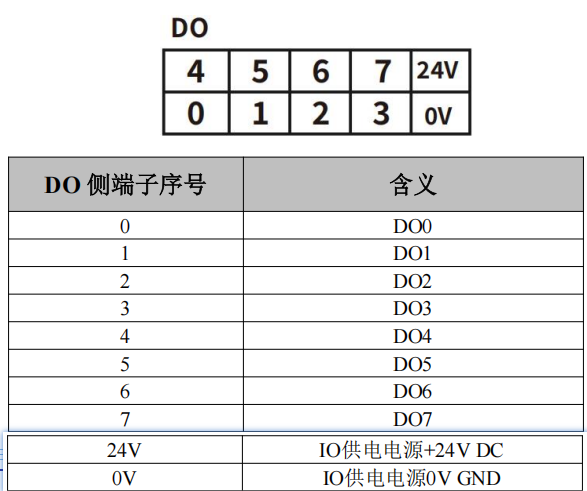

     GCAN-PLC-221 的主控模块右侧顶板含有上下四排端子排，下方两排端子排的右侧为 DO 端子排，分别为 DO0~DO7 共 8 个数字量输出点，以及 1 组 IO 供电电源接口（IO 供电电源已与系统电源隔离，IO 模块需供电后才能正常工作），如图所示。各个端子对应的序号及其含义如表 2.4 所示。

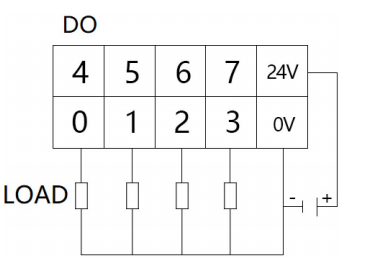

     DO 端子排晶体管 PNP 输出接线如图所示：

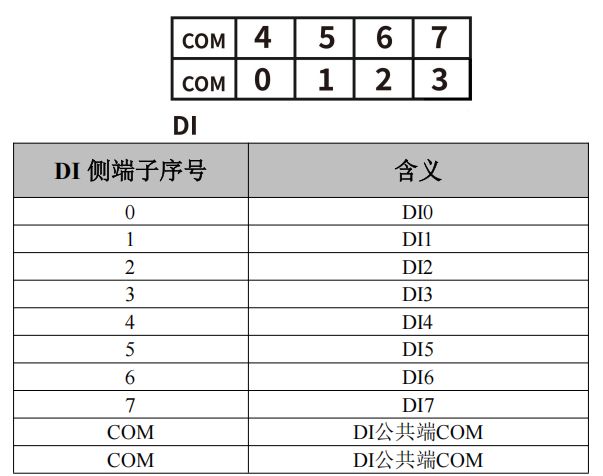

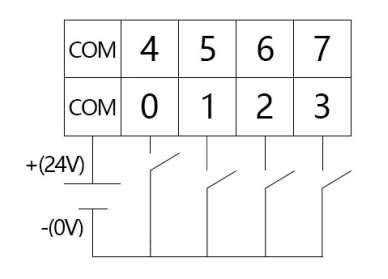

     上方两排端子的左侧为 DI 端子排，分别为 DI0~DI7 共 8 个数字量输入点，以及 2 个 DI 的 COM 接口（2 个 COM 口内部已短接，任意连接 1 个即可），如图所示。各个端子对应的序号及其含义如表 2.5 所示。

      DI 端子排有两种接法：

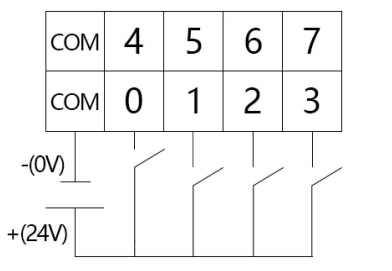

      1） NPN 漏型输入接线如图所示：

     2）PNP 源型输入接线如图所示：

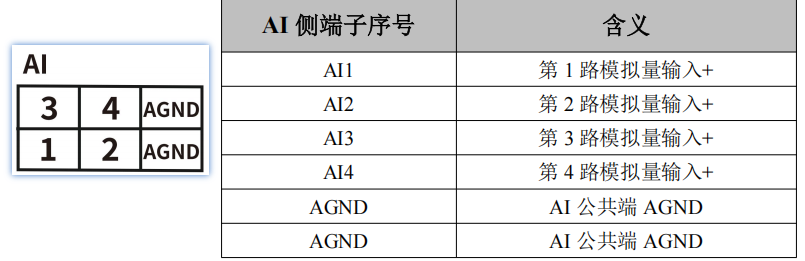

     下方两排端子排的左侧为 AI 端子排，分别为 AI1~AI4 四个模拟量输入点，以及 2 个模拟量的公共端 AGND 接口（2 个 AGND 口内部已短接），如图所示。AI 及 AGND 端子对应的序号及其含义如表 2.6 所示。

      1）模拟量输入接线如图所示：

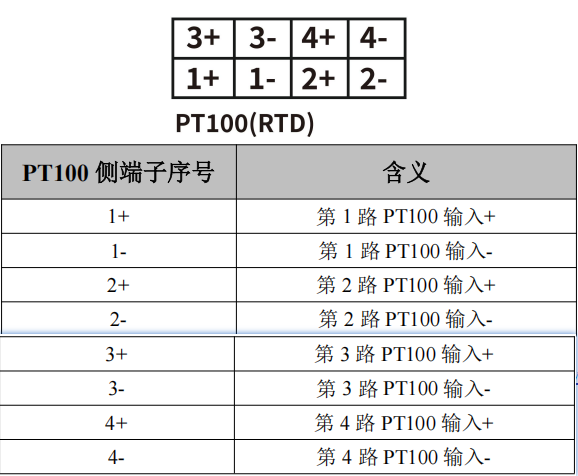

      上方两排端子排的右侧为 PT100 端子排，分别为 R1~到 R4±四路 PT100 输入，如图所示。端子对应的序号及其含义如表 2.7 所示。

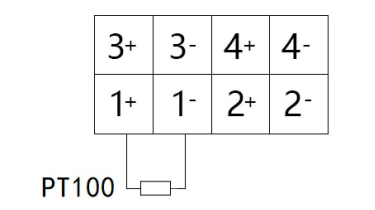

     1）温度采集输入接线如图所示：

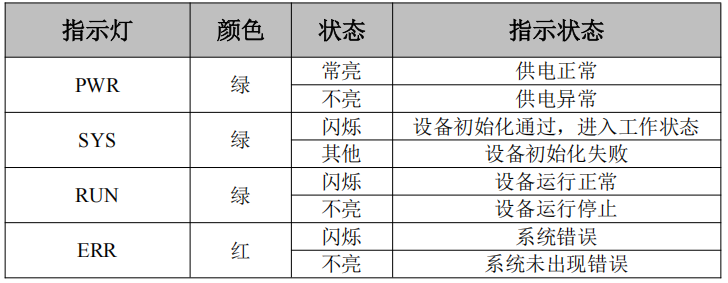

       GCAN-PLC-221 模块有两组指示灯，分别为系统状态指示灯和 IO 指示灯。系统状态指示灯具有 1 个 PWR 指示灯、1 个 SYS 指示灯、1 个 RUN 指示灯、1个 ERR 灯来指示设备的运行状态。

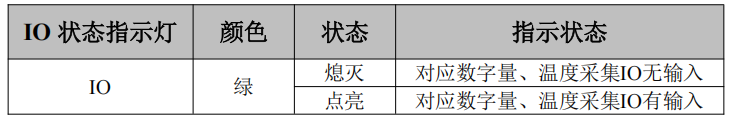

      IO 指示灯用来指示设备数字量 IO、PT100 温度采集的运行状态（模拟量 AI无指示灯）。
