接口定义及功能

3.接口定义及功能

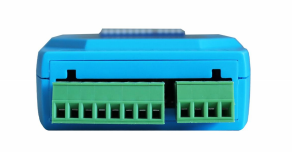

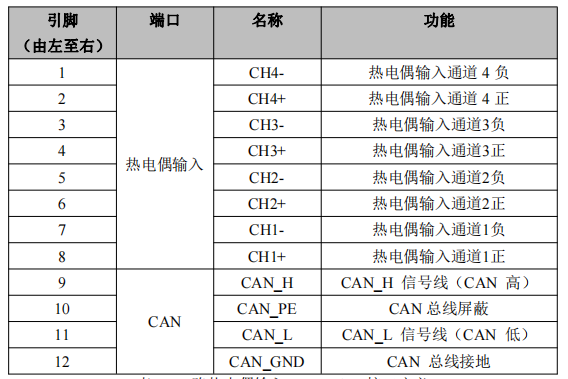

GCAN-4048模块集成8路热电偶输入接口正端、8路热电偶输入接口负端、1 路DC8~32V电源接口、1路CAN总线接口。GCAN-4048模块4路热电偶输入接口正端、4路热电偶输入接口负端接口、CAN-bus接口如图2.2所示,接口定义如表2.2所示。
图2.24路热电偶输入、CAN-bus接口位置
表 2.2 4 路热电偶输入、CAN-bus 接口定义

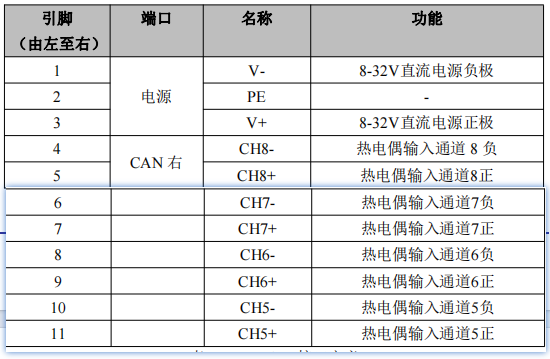

GCAN-4048模块的电源接口、4路热电偶输入接口正端、4路热电偶输入接口负端接口位置如图2.3所示,接口定义如表2.3所示。
图 2.3 4 路热电偶输入、CAN-bus 接口位置
表 2.3 CAN-bus 接口定义

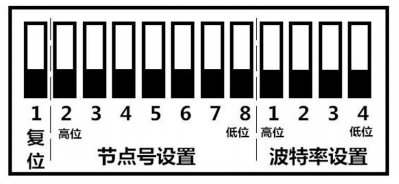

GCAN-4048模块拨码开关如图2.4所示,GCAN-4048模块拨码开关最左侧为复位按键,默认在下方,上电时拨上,再拨下,重新上电后恢复出厂设置。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位,右侧为低位。
图2.4GCAN-4048模块拨码开关
