与西门子S71200连接实例
物料准备：首先用户编程PC需安装西门子编程软件博途，使用Ethernet CAT5 线缆（五类双绞线）网线连接Profinet 控制器S71200 与从站耦合器，本实例中将采用GC系列的基本数字量IO模块GC-1008（高电平数字量输入模块）GC2008（高电平数字量输出模块）来进行实例操作，关于IO模块选型参数详见用户手册第5章。

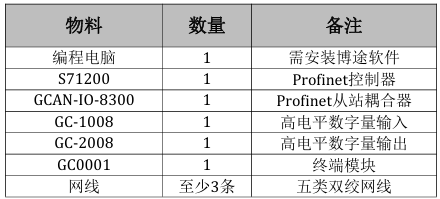

表1GCAN-IO-8300Profinet 总线耦合器实例物料表

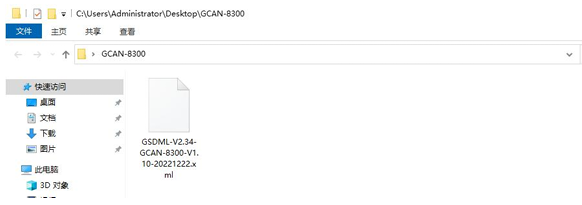

第一步：请参照模块接线部分说明，将模块正确接入系统，将电脑的IP地址改为和西门子PLC的IP地址在同一网段。配置文件准备GCAN-IO-8300的GSDML配置文件一份，如下图：
第二步：博途软件TIAPortalV14组态
（1）创建工程：
点击“创建新项目”，填写“项目名称”，选择“路径”，点击“创建”，完成项目创建；
（2）添加西门子PLC控制器

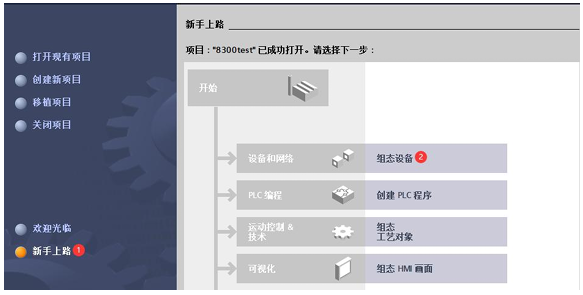

在“新手上路”中的“设备和网路”中，选择“组态设备”；

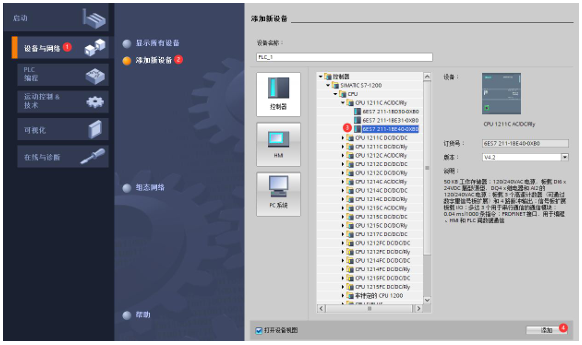

（3）在“设备与网络”中，点击“添加新设备”，选择“控制器”，选择当前所使用的PLC型号，点击“添加”，完成添加控制器操作；

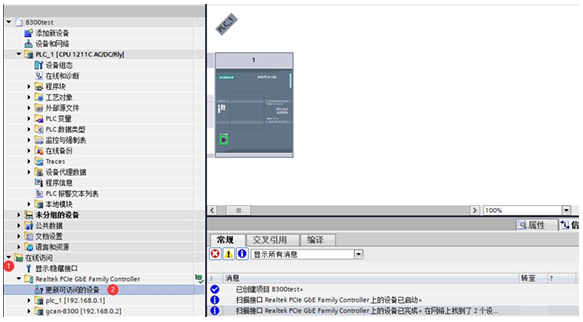

（4）扫描连接设备
“在线访问”中，双击使用的网络适配器，双击网络适配器下的“更新可访问的设备”，等待更新完毕后，会自动添加网线所连接的设备从站；（一般第一个设备为西门子PLC控制器，PLC和电脑的IP地址必须在同一网段，若不在同一网段，关闭工程，修改电脑IP地址后，重复上述步骤）；
（5）给从站分配IP地址和设备名称
双击从站设备下的“在线和诊断”，在“功能”菜单下可以分配当前从站的IP地址及设备名称。双击“分配IP地址”，先填写“子网掩码”，再填写“IP地址”，点击“分配IP地址”完成IP地址分配；双击“分配PROFINET设备名称”，填写“PROFINET设备名称”，点击“分配名称”；
（6）添加GSD配置文件

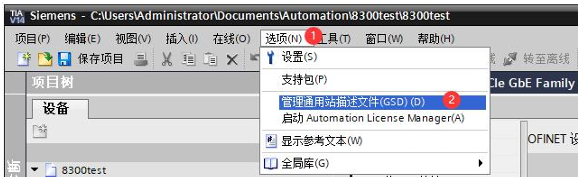

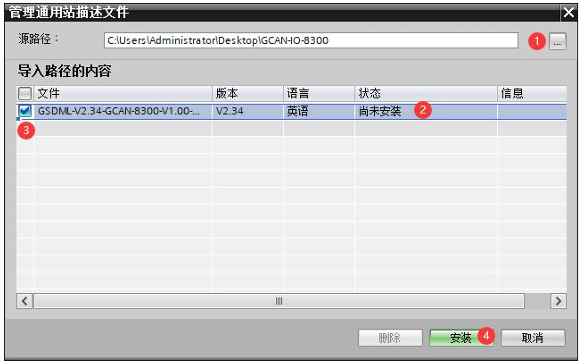

菜单栏中，点击“选项”，选择“管理通用站描述文件”，点击“源路径”最后边的三个点，选择提前准备的GSD存放路径，点击“确定”；查看要添加的GSD文件的状态，是否为“尚未安装”，若是尚未安装，勾选GSD文件前边的方框，点击“安装”；若是已安装，则可点击“取消”，跳过安装步骤，继续向下操作；
点击安装：

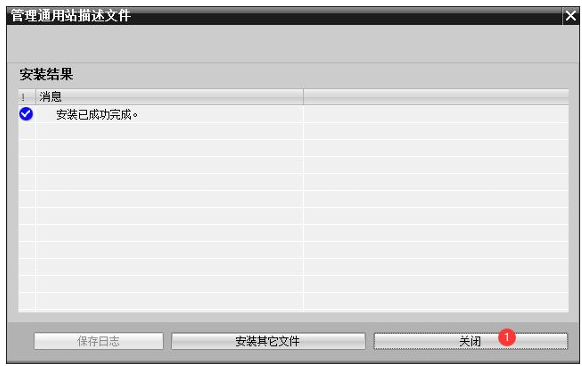

点击关闭按钮，完成GSD的安装：

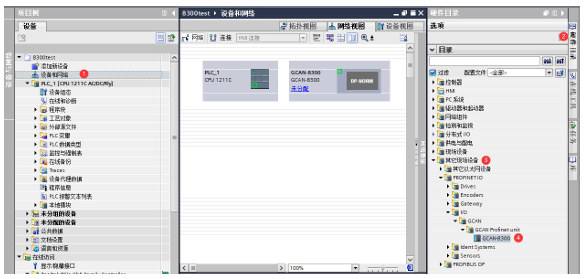

（7）添加Profinet耦合器GCAN-IO-8300双击“设备和网络”，在最右边的硬件目录下，查找上述GSD安装的产品型号，具体文件如图所示（其它现场设备->PROFINETIO->I/O->GCAN->GCANProfinetunit-> GCAN-8300），拖动或双击GCAN-8300至“网络视图”；

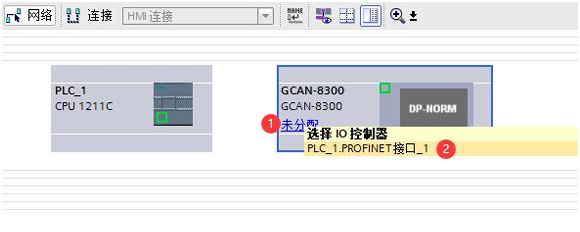

在“网络视图”中，点击从站设备上的“未分配（蓝色字体）”，再点击“PLC_1.PROFINET 接口_1（可不同，点击“选择IO控制器”的下方）；
连接完毕后，如下图所示：PLC和GCAN-IO-8300被一条绿白相间的线连接在一起；
（8）添加模块从站

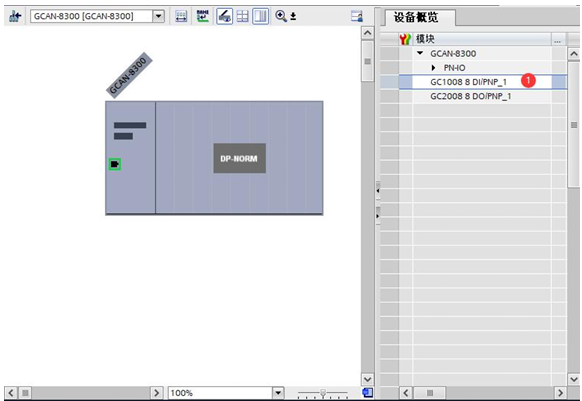

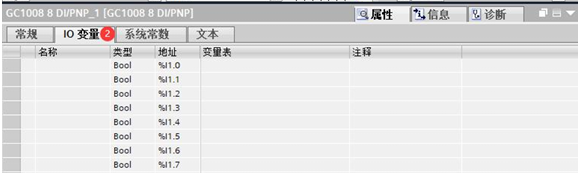

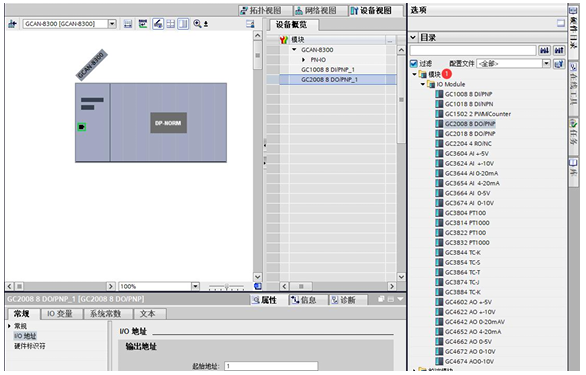

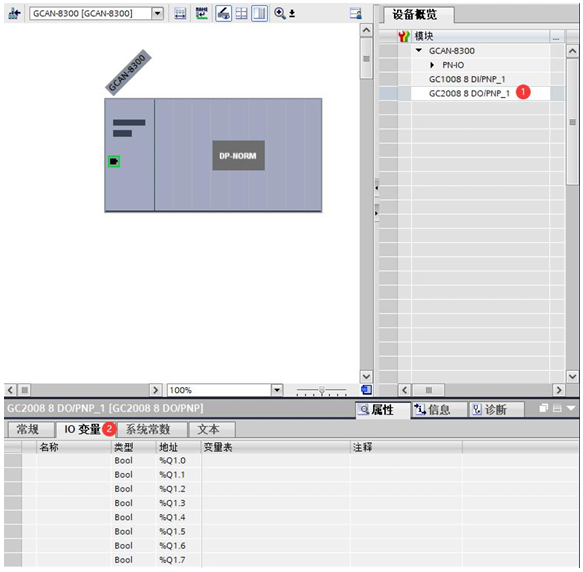

双击“网络视图”中的“GCAN-IO-8300”，在最右侧的“目录/模块”下选择GCAN-IO8300后边挂的模块型号（顺序必须一致，不然通讯不成功），本例添加GC-1008、GC-2008 各一台（最多可添加32个，因此GCAN-IO-8300后边最多可挂32个IO模块）。模块后边的“I地址”为该模块输入监测数据存放地址，“Q地址”为该模块输出控制数据存放地址。

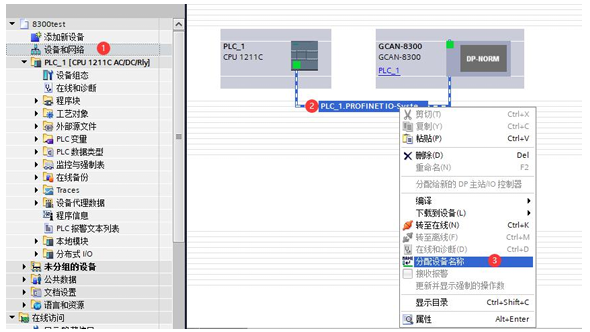

（9）分配组态中设备的设备名称（让PLC识别下挂设备）右击PLC和GCAN-IO-8300的连接线，选择“分配设备名称”：

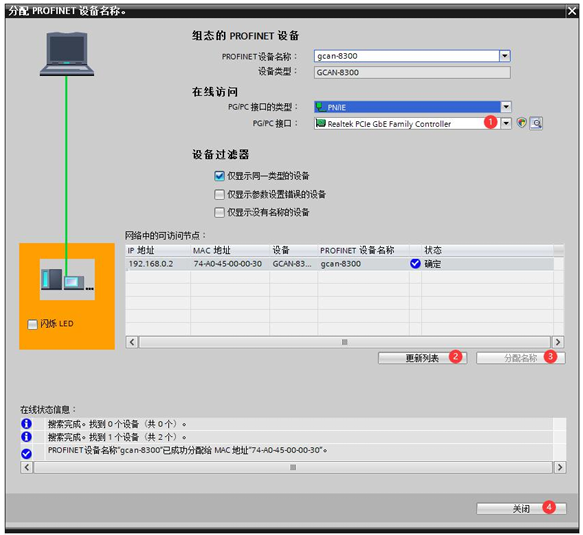

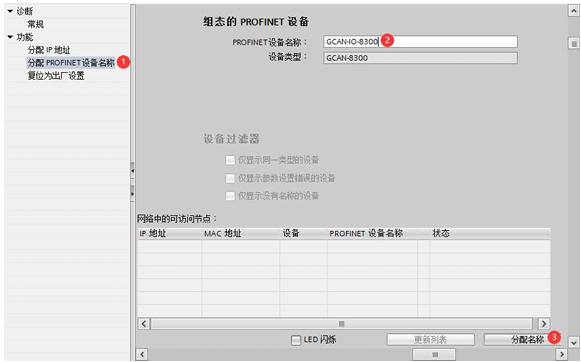

点击“PROFINET设备名称”后边的下拉菜单，选择前边已分配的设备的名称，“PG/PC 接口的类型”选择“PN/IE”；“PG/PC接口”选择自己的网络设备器；点击“更新列表”，查看“网络中的可访问节点”中，节点的状态是否为“确定”。若不是，选择该节点，点击下方的“分配名称”完成分配设备名称，点击“关闭”，关闭该页面；
（10）下载组态结构

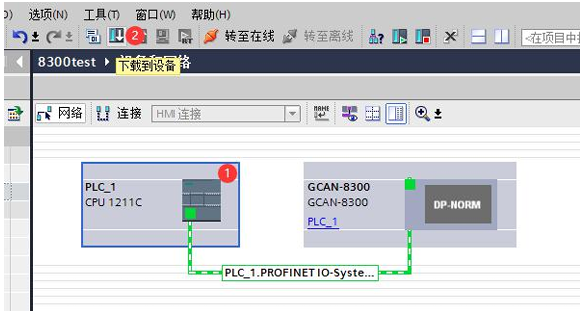

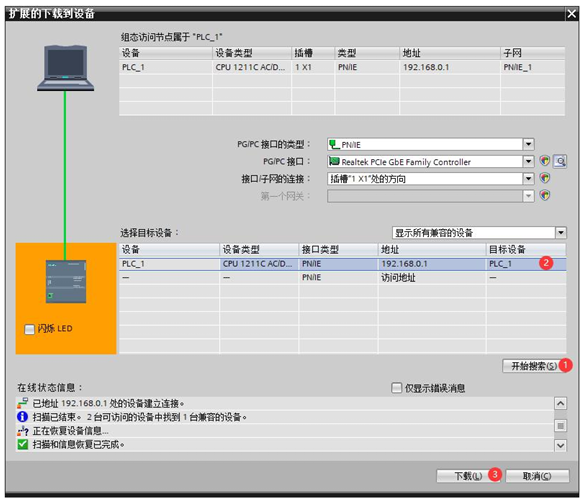

双击“设备和网络”，回至“网络视图”中，选择PLC后，点击菜单栏中的“下载到设备”按钮，将当前组态下载到PLC中；
（11）通讯连接

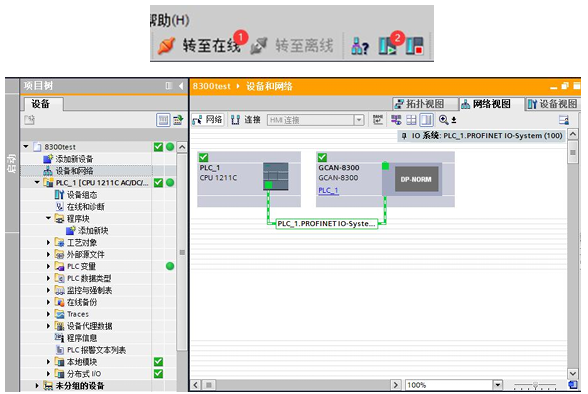

选择PLC，点击菜单栏中的“转至在线”，如下图所示全为绿色极为连接成功；在“CPU 操作面板”中CPU切换至“RUN”状态；
（12）数据交互

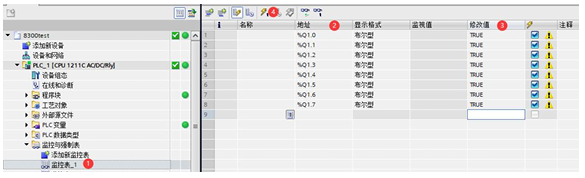

“监控与强制表”，添加“新监控表”，点击“监控表_1”，点击“显示/隐藏所有修改列”。将输出模块地址，写入“地址”栏，修改值。点击“立刻一次性修改所有选定值”。模块实物图，输出模块GC-2008灯全部被点亮。

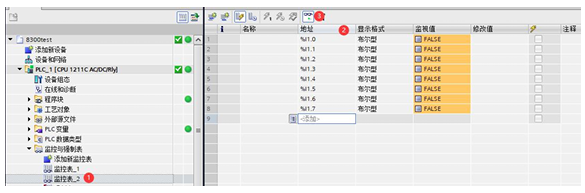

添加“新监控表”，点击“监控表_2”。将输入模块地址，写入“地址”栏。点击“全部监视”。模块实物图，若此时输入模块GC-1008第3路有输入，“监控表_2”如图所示。至此，就可以对S7-1200进行编程了。
