与西门子 S71200 连接实例
物料准备：首先用户编程 PC 需安装西门子编程软件博途，使用 Ethernet CAT5 线缆（五类双绞线）网线连接 Profinet 控制器 S71200 与从站耦合器，本实例中将采用 GC 系列的基本数字量 IO 模块 GC-1008（高电平数字量输入模块）GC- 2008（高电平数字量输出模块）来进行实例操作，关于 IO 模块选型参数详见用户手册第 5 章。
表1 GCAN-I0-8300 Profinet总线耦合器实例物料表
第一步：请参照模块接线部分说明，将模块正确接入系统，将电脑的 IP 地址改为和西门子 PLC 的 IP 地址在同一网段。配置文件准备 GCAN-IO-8300 的 GSDML配置文件一份，如下图：
第二步：博途软件 TIA Portal V14组态
（1）创建工程：
点击“创建新项目”，填写“项目名称”，选择“路径”，点击“创建”，完成项目创建；
（2）添加西门子 PLC 控制器
在“新手上路”中的“设备和网路”中，选择“组态设备”；
（3）在“设备与网络”中，点击“添加新设备”，选择“控制器”，选择当前所使用的PLC 型号，点击“添加”，完成添加控制器操作；
（4）扫描连接设备
“在线访问”中，双击使用的网络适配器，双击网络适配器下的“更新可访问的设备”，等待更新完毕后，会自动添加网线所连接的设备从站；（一般第一个设备为西门子PLC 控制器，PLC 和电脑的 IP 地址必须在同一网段，若不在同一网段，关闭工程，修改电脑 IP 地址后，重复上述步骤）；
（5）给从站分配 IP 地址和设备名称
双击从站设备下的“在线和诊断”，在“功能”菜单下可以分配当前从站的 IP 地址及设备名称。双击“分配 IP 地址”，先填写“子网掩码”，再填写“IP 地址”，点击“分配 IP地址”完成 IP 地址分配；双击“分配 PROFINET 设备名称”，填写“PROFINET 设备名称”，点击“分配名称”；
（6）添加 GSD 配置文件
菜单栏中，点击“选项”，选择“管理通用站描述文件”，点击“源路径”最后边的三个点，选择提前准备的 GSD 存放路径，点击“确定”；查看要添加的 GSD 文件的状态，是否为“尚未安装”，若是尚未安装，勾选 GSD 文件前边的方框，点击“安装”；若是已安装，则可点击“取消”，跳过安装步骤，继续向下操作；
点击安装：
点击关闭按钮，完成 GSD 的安装：
（7）添加 Profinet 耦合器 GCAN-IO-8300
双击“设备和网络”，在最右边的硬件目录下，查找上述 GSD 安装的产品型号，具体文件如图所示（其它现场设备->PROFINET IO->I/O->GCAN->GCAN Profinet unit->GCAN-8300），拖动或双击 GCAN- 8300 至“网络视图”；
在“网络视图”中，点击从站设备上的“未分配（蓝色字体）”，再点击“PLC_1.PROFINET 接口_1（可不同，点击“选择 IO 控制器”的下方）；
连接完毕后，如下图所示：PLC 和 GCAN-IO-8300 被一条绿白相间的线连接在一起；
（8）添加模块从站

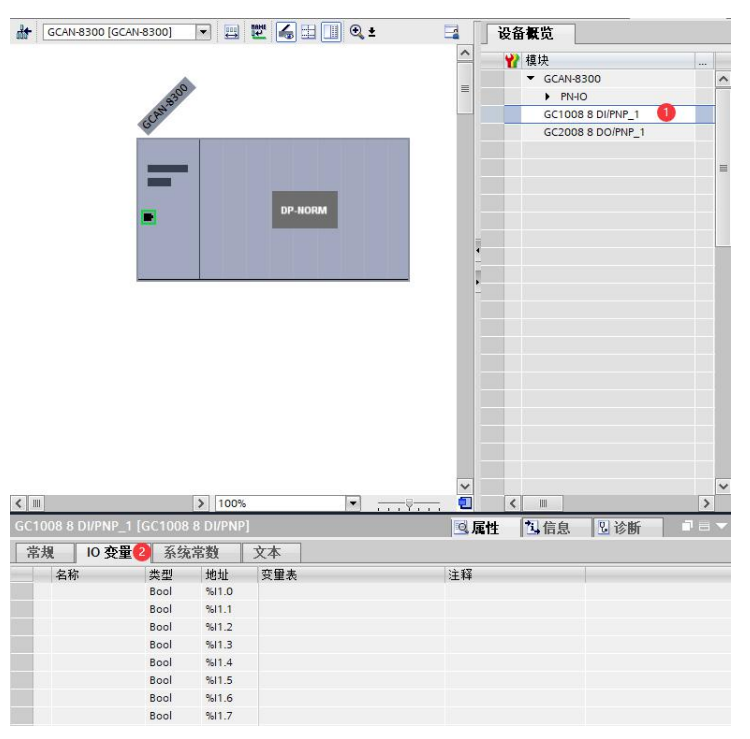

双击“网络视图”中的“GCAN-IO-8300”，在最右侧的“目录/模块”下选择 GCAN-IO- 8300 后边挂的模块型号（顺序必须一致，不然通讯不成功），本例添加 GC-1008、GC-2008 各一台（最多可添加 32 个，因此 GCAN-IO-8300 后边最多可挂 32 个 IO模块）。模块后边的“I 地址”为该模块输入监测数据存放地址，“Q 地址”为该模块输出控制数据存放地址。
（9）分配组态中设备的设备名称（让 PLC 识别下挂设备）
右击 PLC 和 GCAN-IO-8300 的连接线，选择“分配设备名称”：
点击“PROFINET 设备名称”后边的下拉菜单，选择前边已分配的设备的名称，“PG/PC 接口的类型”选择“PN/IE”；“PG/PC 接口”选择自己的网络设备器；点击“更新列表”，查看“网络中的可访问节点”中，节点的状态是否为“确定”。若不是，选择该节点，点击下方的“分配名称”完成分配设备名称，点击“关闭”，关闭该页面；
（10）下载组态结构
双击“设备和网络”，回至“网络视图”中，选择 PLC 后，点击菜单栏中的“下载到设备” 按钮，将当前组态下载到 PLC 中；
（11）通讯连接
选择 PLC，点击菜单栏中的“转至在线”，如下图所示全为绿色极为连接成功；在“CPU 操作面板”中 CPU 切换至“RUN”状态；
（12）数据交互
“监控与强制表”，添加“新监控表”，点击“监控表_1”，点击“显示/隐藏所有修改列”。将输出模块地址，写入“地址”栏，修改值。点击“立刻一次性修改所有选定值”。模块实物图，输出模块 GC-2008 灯全部被点亮。
添加“新监控表”，点击“监控表_2”。将输入模块地址，写入“地址”栏。点击“全部监视”。模块实物图，若此时输入模块 GC-1008 第 3 路有输入，“监控表_2”如图所示。至此，就可以对 S7-1200 进行编程了。
