接口定义及功能

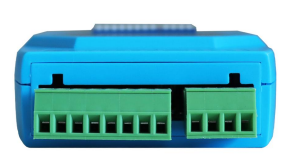

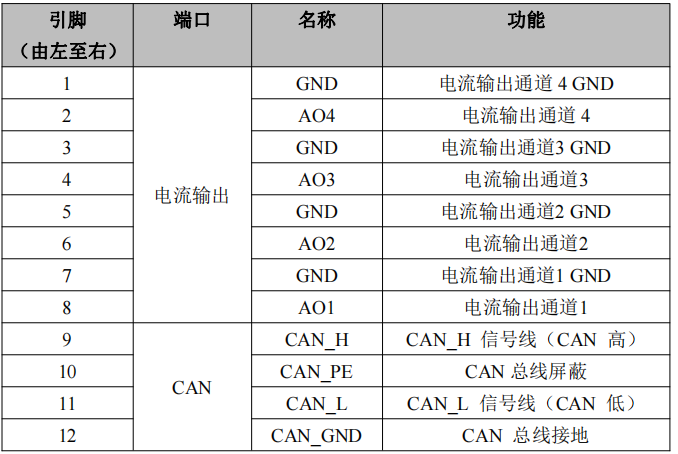

GCAN-4068模块集成8路0-24mA电流输出接口、8路0-24mA电流输出接口GND端、1路DC8~32V电源接口、1路CAN总线接口。GCAN-4068模块4路电流输出接口、4路0-24mA电流输出接口GND端接口、CAN-bus接口如图2.2所示，接口定义如表2.2所示。

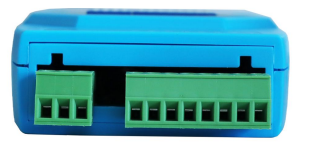

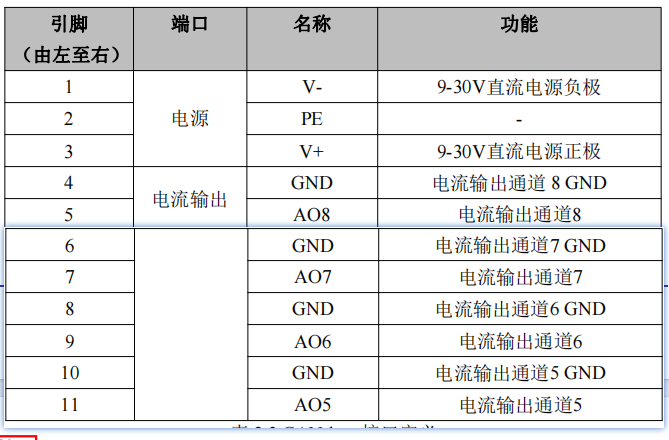

GCAN-4068模块的电源接口、4路电流输出接口正端、4路电流输出接口负端接口位置如图2.3所示，接口定义如表2.3所示。

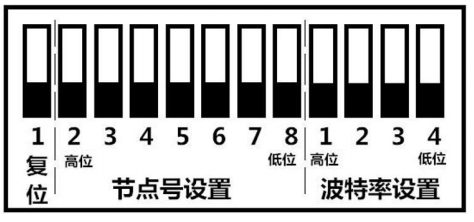

GCAN-4068模块拨码开关如图2.4所示，GCAN-4068模块拨码开关最左侧为复位按键，默认在下方，上电时拨上，再拨下，重新上电后恢复出厂设置。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位，右侧为低位。
