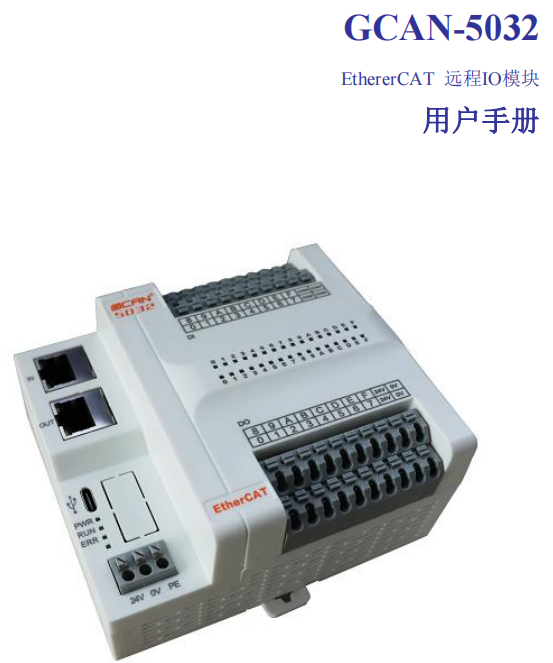

GCAN-I/O-5032
技术参数
文章
性能特点
1.性能特点
2个 EtherCAT总线接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；
总线传输速率：100Mbps；
总线传输距离（站与站间距）：100m；
电源采用 24V DC（-15%/+20%）；
电气隔离为1500 Vrms ；
数字量输入通道数：16路；
数字量输出通道数：16路；
数字量输入、输出通道：输入可通过接线切换源/漏型；输出默认晶体管PNP输出，可选NPN输出；
数字量输入ON信号：电压≥9V DC；输入OFF信号：电压≤5V DC；
PNP源型数字量输出电压为IO的工作电压24V，输出电流最大值为500mA（单通道）；300mA（通道同时输出）；
NPN漏型数字量输出电压为IO的工作电压24V，输出电流最大值为500mA（单通道）；280mA（通道同时输出）；
EMC抗干扰支持：模块供电通道；
模块供电通道：静电接触放电±4KV，静电空气放电±8KV，电快速瞬变脉冲群±2KV，雷击（浪涌）±1KV；
工作温度范围：-40℃~+85℃；
尺寸：长115mm * 宽100mm * 高58mm。
