3.接口定义及功能
GCAN-4038模块集成一路 DC9-30V电源接口、1路标准CANopen接口、8路模拟量差分信号输入接口(每路均为独立输入)。GCAN-4038模块电源接口、4路模拟量差分信号输入接口位置如图2.2所示,接口定义如表2.1所示。

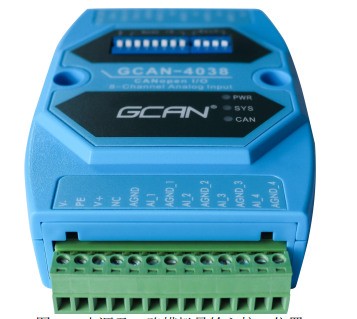

图 2.2 电源及 4 路模拟量输入接口位置

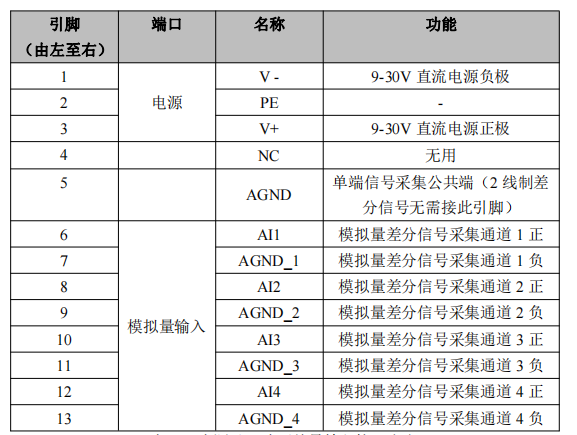

表 2.1 电源及 8 路开关量输入接口定义
GCAN-4038模块CAN-bus通道,由1个4 Pin插拔式接线端子引出,可以用于连接1个CAN-bus网络或者CAN-bus接口的设备。GCAN-4038模块CAN-bus接口、另外4路模拟量差分信号输入接口位置如图2.3所示,接口定义如表2.2所示。

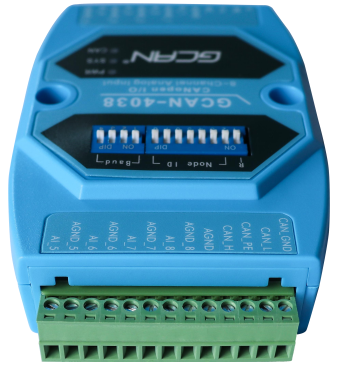

图 2.3 CAN-bus 接口、4 路模拟量输入接口位置

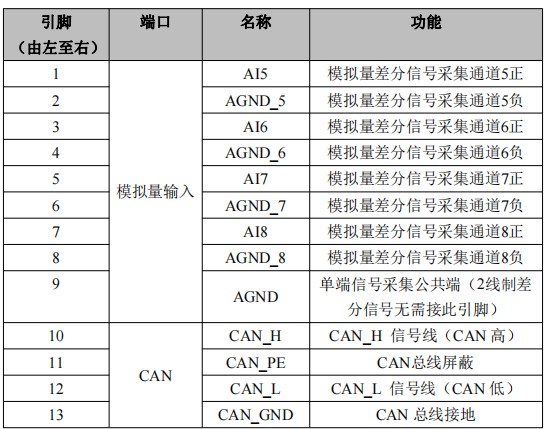

表 2.2 CAN-bus 接口、4 路模拟量输入接口定义

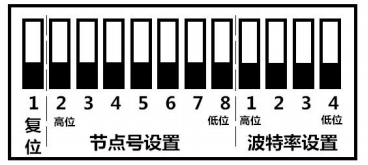

GCAN-4038模块拨码开关如图2.4所示,GCAN-4038模块拨码开关最左侧为复位按键,默认在下方,为调试接口,请不要拨动。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位,右侧为低位。

图 2.5 GCAN-4038 模块拨码开关
