3.接口定义
GCAN-4032模块集成1个CANopen通信接口，一个USB-Type C接口，1个电源接口，2组I/O电源接口（电源内部已短接），4个DI的COM接口。GCAN-4032模块的CANopen通信接口、电源接口位置如图2.4所示，接口定义如表2.2所示。

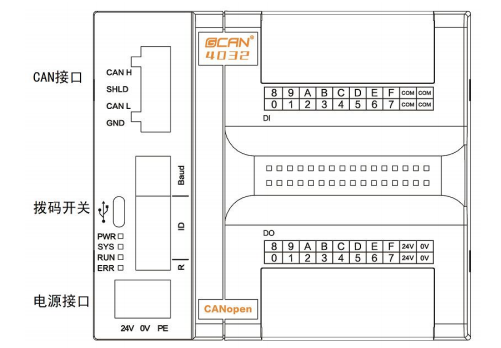

图 2.4 CAN 接口及电源接口位置

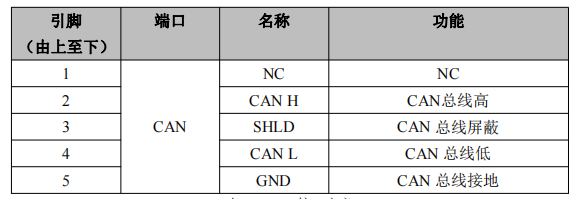

表 2.1 CAN 接口定义

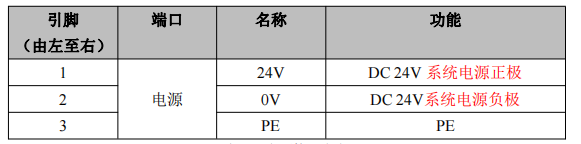

表 2.2 电源接口定义

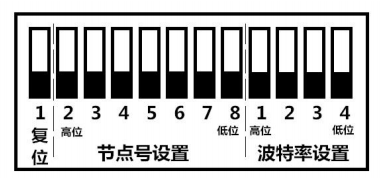

GCAN-4032模块拨码开关如图2.4所示，GCAN-4032模块拨码开关最左侧为复位按键，默认在下方，为调试接口，请不要拨动。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位，右侧为低位。配置详见GCAN-4032 CANopen 远程IO模块用户手册
图 2.4 GCAN-4032 模块拨码开关
3.1 DO 接口定义及接线方法
GCAN-4032 的主控模块含有上下四排端子排，下方两排端子排为 DO 端子排，分别为 DO0~DO7，DO8~DOF 共 16 个数字量输出点，以及 2 组 IO 工作电源接口（请任选 1 组 IO 工作电源接口接入 24V 即可，注意同时需要接入系统电源，系统电源详见表 2.2，IO 工作电源与系统电源彼此隔离），如图所示。各个端子对应的序号及其含义如表 2.3 所示。

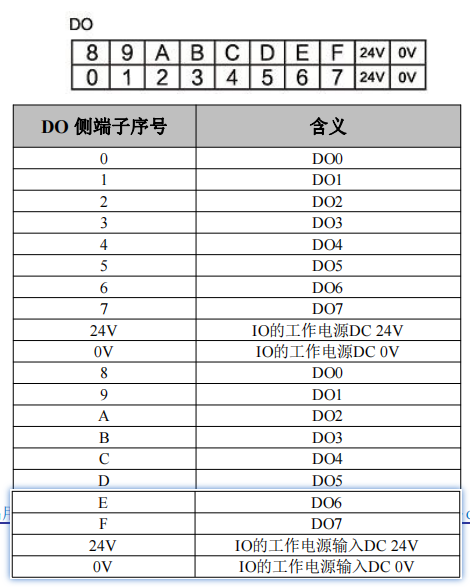

表2.3 GCAN-4032 CANopen 模块DO及IO电源接线端子定义
DO 端子排有两种接法：

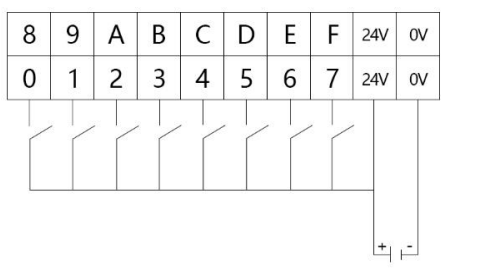

1） 晶体管 PNP 输出接线如图所示：
2）晶体管 NPN 输出接线如图所示：
3.2 DI 接口定义及接线方法
上方两排端子为 DI 端子排，分别为 DI0~DI7，DI8~DIF 共 16 个数字量输入点，以及 4 个 DI 的 COM 接口（4 个 COM 口任意连接 1 个即可），如图所示。各个端子对应的序号及其含义如表 2.4 所示。

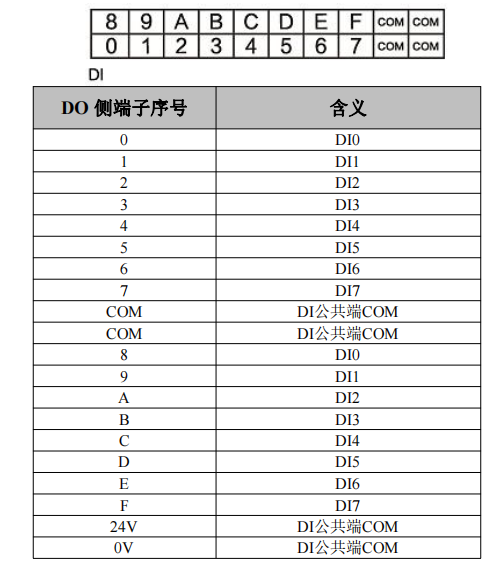

表2.4 GCAN-4032 CANopen 模块DI端子定义
DI 端子排有两种接法：

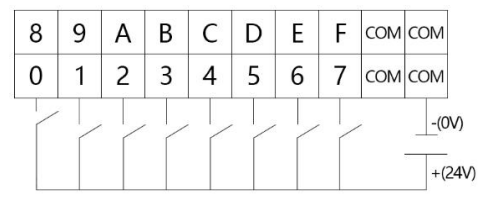

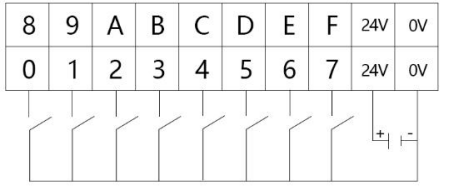

1） 漏型输入接线如图所示：

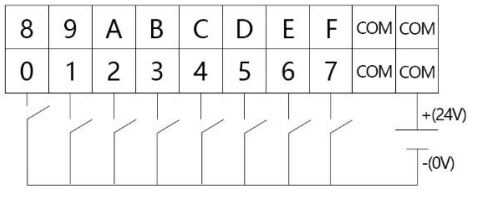

2）源型输入接线如图所示：
