系统状态指示灯

GCAN-4128模块具有1个SYS指示灯、8个IO指示灯、1个CAN指示灯来指示设备的运行状态。这3种指示灯的具体指示功能及状态如表3.2所示。

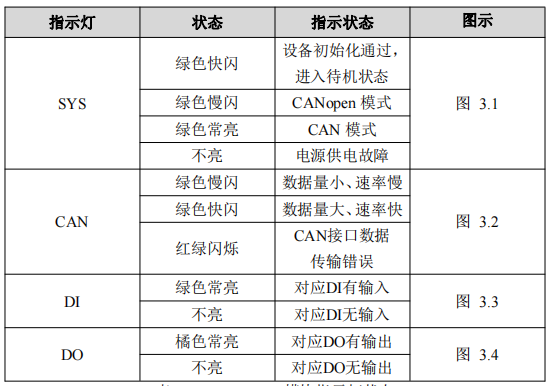

表 3.2 GCAN-4128 模块指示灯状态

GCAN-4128模块上电，SYS 指示灯绿色快闪后，若是默认的CANopen模式，SYS 指示灯绿色慢闪；若是CAN模式，SYS 指示灯绿色常亮。

GCAN-4128模块上电，数据量小、速率慢时，CAN 指示灯绿色慢闪，数据量大、速率快时，CAN 指示灯绿色极快闪。

当CAN接口数据传输错误时，CAN 指示灯红绿闪烁，待CAN接口数据恢复正常，CAN 指示灯绿色闪烁。

DI有输入，对应DI灯绿色常亮；无输入，对应DI灯不亮。

DO有输出，对应DO灯橘色常亮；无输出，对应DO灯不亮

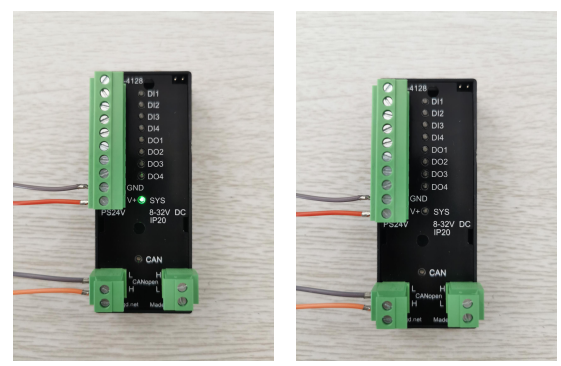

图 3.1 GCAN-4128 SYS 指示灯状态

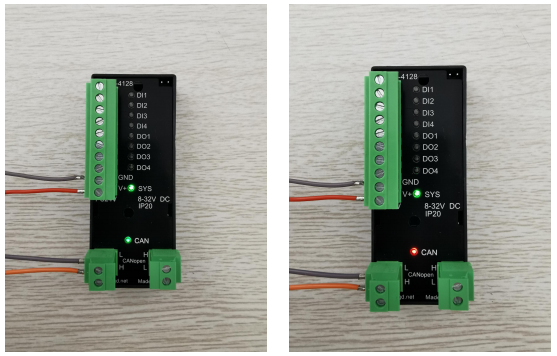

图 3.2 GCAN-4128 CAN 指示灯状态

GCAN-4128 模块 DI1 有输入，DI2-DI4 无输入，如图 3.3 所示；DO1 有输出，DO2-4 无输出，如图 3.4 所示。

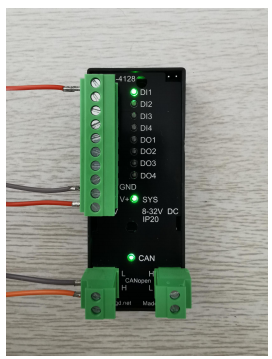

图 3.3 GCAN-4128 DI 指示灯状态

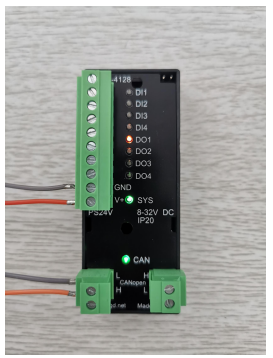

图 3.4 GCAN-4128 DO 指示灯状态
