一、设备安装
1.设备尺寸（GCAN-IO-4055图纸）
设备外形尺寸：(长，含接线端子)122mm * (宽)70mm * (高)25mm，其示意图如图 2.1 所示。
图 2.1 GCAN-4055 外形尺寸
2.接口定义及功能
GCAN-4055模块集成一路 DC9-30V电源接口、1路标准CANopen接口、8路开关量输入接口、8路开关量输出接口。GCAN-4055模块电源接口、8路开关量输入接口位置如图2.2所示，接口定义如表2.2所示。
图 2.2 电源及 8 路开关量输入接口位置

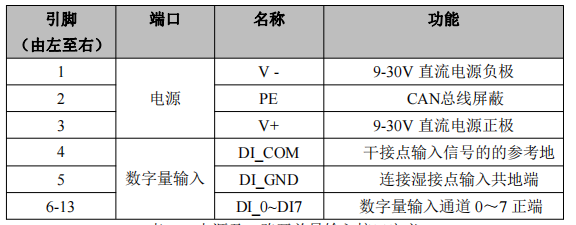

表 2.2 电源及 8 路开关量输入接口定义
GCAN-4055模块CAN-bus通道，由1个4 Pin插拔式接线端子引出，可以用于连接1个CAN-bus网络或者CAN-bus接口的设备。GCAN-4055模块CAN-bus接口、8路开关量输出接口位置如图2.3所示，接口定义如表2.3所示。

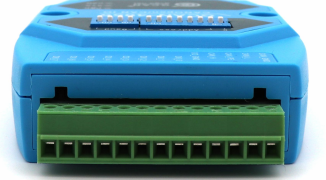

图 2.3 CAN-bus 接口、8 路开关量输出接口位置

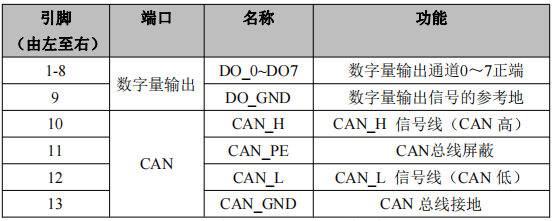

表 2.3 CAN-bus 接口、8 路开关量输出接口定义
GCAN-4055模块拨码开关如图2.4所示，GCAN-4055模块拨码开关最左侧为复位按键，默认在下方，为调试接口，请不要拨动。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位，右侧为低位。
图 2.4 GCAN-4055 模块拨码开关
二、设备使用
1.电源连接
GCAN-4055 模块支持工业现场常见的+9-30V DC 直流电源。为保证模块可靠工作，建议您使用+12V 或+24V 的 DC 直流稳压电源。
GCAN-4055 模块电源提供反接保护，可防止用户因电源接线错误损坏模块。
2.与 CAN-bus 连接
GCAN-4055模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

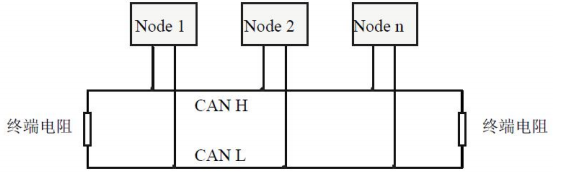

CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接如图3.1所示。
图 3.1 CAN-bus 网络的拓扑结构
请注意：CAN-bus 电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表 3.1。若通讯距离超过 1km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。
表 3.1 波特率与最大总线长度参照表
3.CAN 总线终端电阻

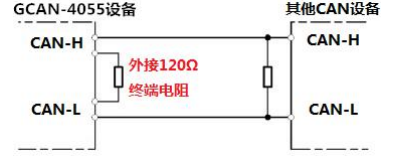

为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
图 3.2 GCAN-4055 与其他 CAN 节点设备连接
请注意：GCAN-4055模块内部未集成120Ω终端电阻。如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。需要使用时，将电阻两端分别接入CAN_H、CAN_L即可，如图3.2所示。
4.系统状态指示灯

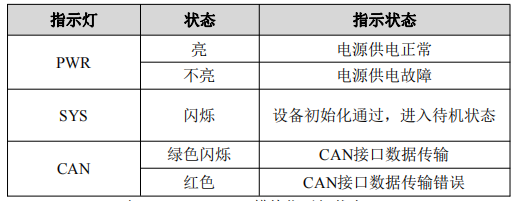

GCAN-4055模块具有1个PWR指示灯、1个SYS指示灯、1个CAN指示灯来指示设备的运行状态。这3个指示灯的具体指示功能及状态如表3.2所示。
表 3.2 GCAN-4055 模块指示灯状态
三、配置说明
用户可使用模块上方的拨码开关自行设定 GCAN-4055 模块的参数，以满足实际应用场合的需要。GCAN-4055 模块的配置，包括模块的节点号和波特率两部分。
请注意：通过拨码开关改变 GCAN-4055 模块的参数之后，需要重新对模块上电之后，新的参数才会生效。
1.CAN 节点号配置

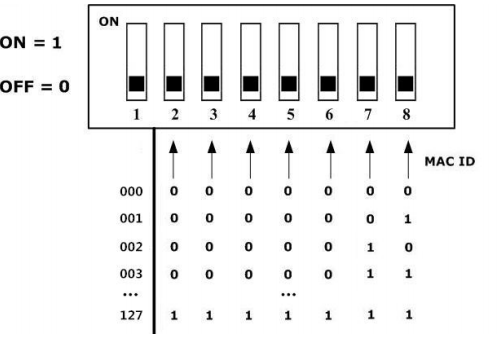

如图 4.1 所示，拨码开关的每个位拨向“ON“位置时，该位为“1”，如果拨向“OFF”位置，则该位为“0”。 拨码开关的 2－8 位用于设定模块的节点号(MAC ID)，第八位为最低位，第二位为最高位，模块的节点号(MAC ID)是各位对应的十进制值之和，通过拨码开关设定模块的节点号(MAC ID)的有效范围为0～127。
请注意：拨码开关第一位为配置拨码，默认为 OFF（下方），请不要拨动。
图 4.1 CAN 节点号配置说明
2.CAN 波特率配置
右侧拨码开关的 1-4 位用于设定模块的波特率，第一位为低位，第四位为高位。波特率与开关设置对应值如下表 4.2 所示。
图 4.2 CAN 波特率配置说明
四、通讯报文格式
本章将使用广成科技 USBCAN-II Pro 模块及 ECANTools 软件可以进行 CAN总线数据的接收与发送。软件附带的 CANopen 主站功能可以帮助调试 CANopen从站，非常的方便实用。
使用广成科技的 USBCAN 总线分析仪可模拟 CAN 总线通信设备，进行GCAN-4055 模块的通讯测试。USBCAN 总线分析仪是一种直观的 CAN 总线调试分析工具，使用该设备可以通过电脑监控、模拟 CAN 数据收发，是从事 总线行业的工程师必备的工具。
1.节点状态
GCAN-4055 模块满足标准 CANopen CiA 301 协议，是标准的 CANopen 从站设备。GCAN-4055 启动后将主动发出一帧数据给主站，帧 ID 为 0x700+Node ID。
例如：通过拨码开关设置 GCAN-4055 的 Node ID 为 1（以下节点号均为 1），则 USBCAN-II Pro 作为主站设备可接收到一条节点状态数据，帧 ID 为 0x701，帧数据为 0x7F，默认循环时间为 1s（对象字典 0x100C，节点守护时间）。如图5.1 所示，使用 GCANTools 软件可以收到这条数据。
启动数据中，帧数据的第一个字节为节点状态值（Node state values）。当该值为 0x04 时，说明节点处于停止状态；当该值为 0x05 时，说明节点处于操作状态；当该值为 0x7F 时，说明节点处于预操作状态。
图 5.1 启动命令监控界面
2.NMT 命令
GCAN-4055 模块接收由主站发出的操作指令，帧 ID 为 0x000，DLC 为 2，帧数据第一个字节为命令符，第二个字节为节点号（若为 00 则控制全部节点）。

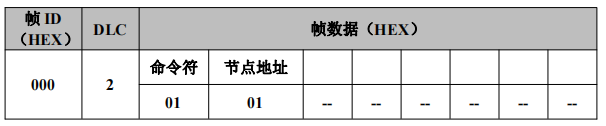

例如：GCAN-4055 的 Node ID 为 1，命令 GCAN-4055 为进入操作状态（01），则 NMT 命令帧 ID 为 0x000，帧数据为 0x01,0x01。该命令也可由 GCANTools软件的 CANopen 插件发出。
图 5.2 NMT 命令发送界面

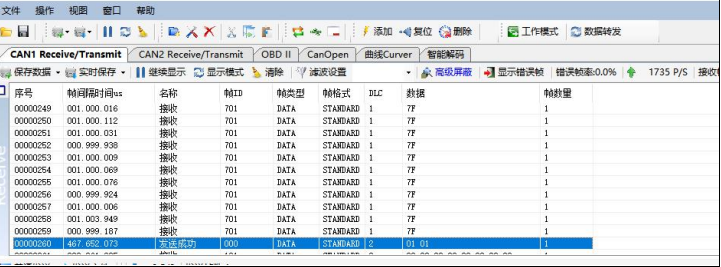

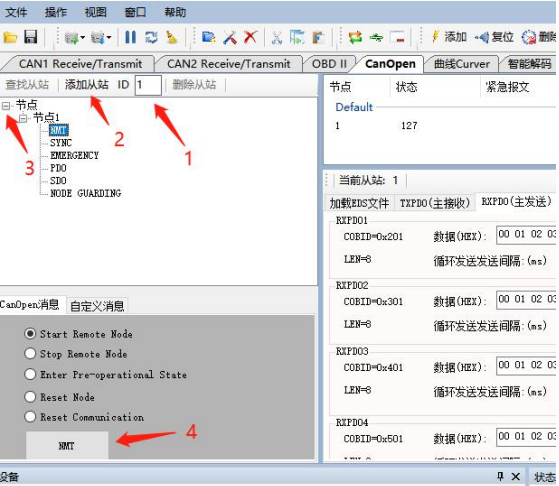

使用 GCANTools 软件命令 GCAN-4055 进入操作状态的步骤是：①将从站节点号填入 ID 后面的文本框中，②点击添加从站按钮，③打开节点左侧的+号，并点击“NMT”，④选择“Start Remote Node”（默认），点击下方的“NMT”按钮。如图 5.3 所示，发送后可在 GCANTools 监控界面中查看到 NMT 命令，且发送完NMT 命令后，节点状态变为 0x05（操作状态）。
图 5.3 NMT 命令监控界面
3.PDO 命令
GCAN-4055 模块采用 PDO（Process Data Object，过程数据对象）对数字量信号进行采集或输出。其中，TPDO1 用于表示数字量输入及数字量输出目前的状态，RPDO1 用于改变（写入）数字量输出的状态。
数字量输入和数字量输出的状态均各由一个字节来表示，DI_7 和 DO_7 在高位，DI_0 和 DO_0 在低位。
如需要设置 GCAN-4055 模块数字量输出的状态，需接收 RPDO1 命令（由主站发出的），帧 ID 为 0x200+Node ID，数据长度为 1，帧数据第一个字节为需要设置的数字量输出状态。

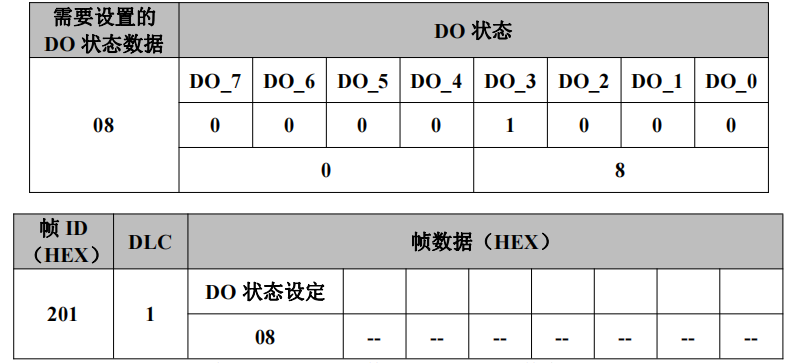

例如，GCAN-4055 模块节点号设为 1。若需要设置 DO_3 状态为 1，其余 DO状态均为 0，则 RPDO1 命令的帧 ID 为 0x201，数据长度（DLC）为 1，帧数据为 0x08。

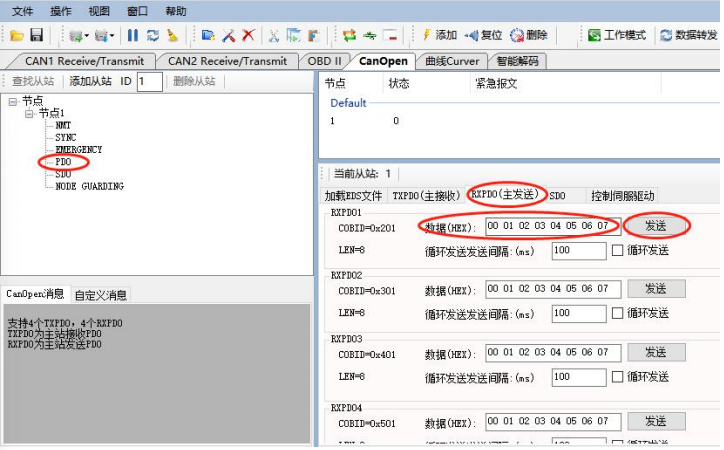

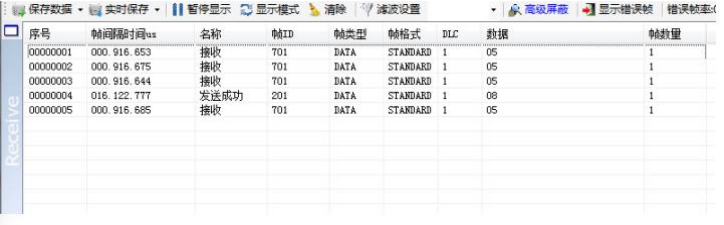

如图 5.4 所示，在 ECANTools 软件的 CANopen 插件中，点击左侧的“PDO”，之后选取右侧的“RXPDO（主发送）”，在 RXPDO1 中修改数据为 08，点击发送即可控制 DO_3 的状态为 1。如图 5.5，回到收发界面（Receive/Transmit）可以看到 USBCAN-II Pro 发出的 RPDO1 命令（帧 ID 为 0x201）。
GCAN-4055 的 TPDO 传输模式可配置，默认为触发模式，在此模式下只有当 DI 发生变化时，GCAN-4055 模块才会发出 TPDO 数据。
如图 5.6 所示，GCAN-4055 模块在发出 TPDO1 数据时，帧 ID 为 0x180+NodeID，数据长度为 1，帧数据第一个字节为目前的数字量输入状态。
图 5.4 PDO 命令发送界面
图 5.5 RXPDO 命令监控界面

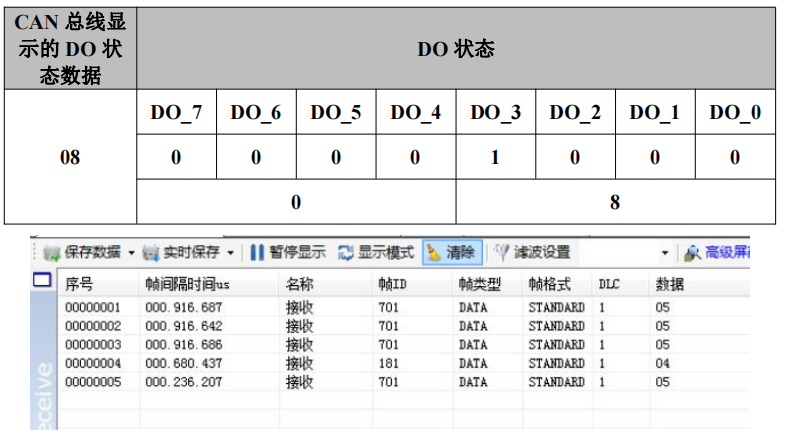

例如，GCAN-4055 模块节点号设为 1。此时 DO_3 状态为 1，其余 DO 状态均为 0。则 CAN 总线一端显示的 DO 状态数据为 08。
图 5.6 TXPDO 命令监控界面

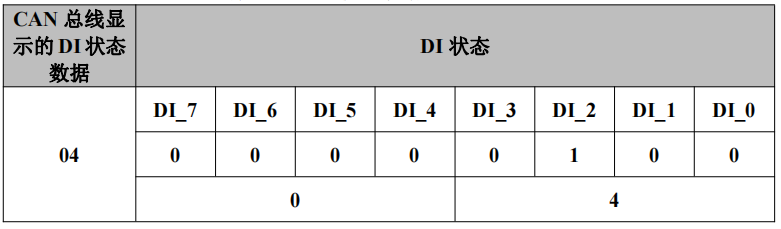

例如，GCAN-4055 模块节点号设为 1。此时 DI_2 状态为 1，其余 DI 状态均为 0。则 CAN 总线一端显示的 DI 状态数据为 04。
4.SDO 命令
GCAN-4055 模块可通过发送 SDO 命令写参数，修改 TPDO 的传输类型。该传输类型的数据位于对象字典索引 0x1800、子索引 0x02，数据类型 Unsigned8。数据为 0xFF 时为触发模式，数据为 0xFE 时为循环模式。
触发模式：指只有在 DI 或 DO 状态发生变化时，代表 DI 和 DO 状态的 TPDO才会发送。
循环模式：指 GCAN-4055 每间隔一段时间就会发出 TPDO 数据。

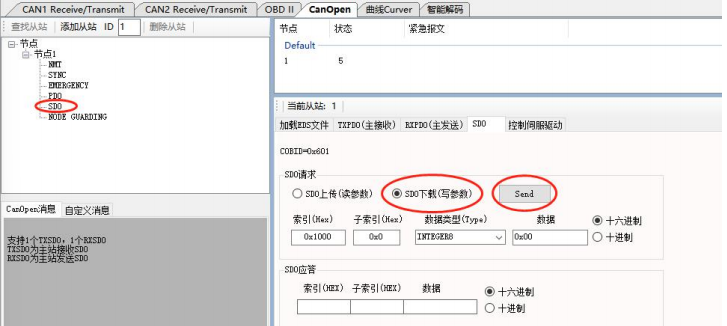

需要在 GCAN-4055 处于预操作状态（0x7F）时，发送 SDO 命令读写参数。将默认的触发模式切换为循环模式的具体修改步骤如下：①若 GCAN-4055 不处于预操作状态，将 GCAN-4055 重新上电，进入 GCANTools 软件的 CANopen 插件，点击 NMT，选择 Enter Pre-operational State，之后点击 NMT 按钮，使设备进入预操作状态，②在 CANopen 界面中，点击左侧的“SDO”，③点击“SDO下载（写参数）”，④在索引、子索引等位置依次输入 0x1800、0x02、Unsigned8、0xFE、十六进制，如图 5.7 所示，之后点击 Send 按钮。若下方 SDO 应答区收到如图 5.7 的数据则说明通信正常。
图 5.7 SDO 命令发送界面 A

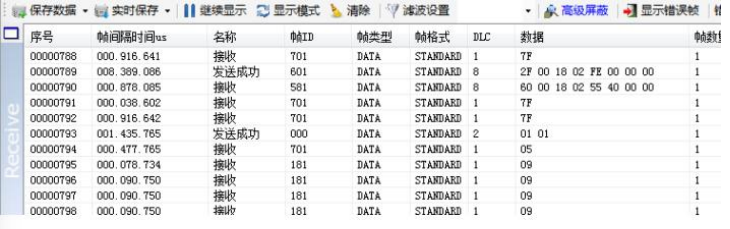

发送 SDO 命令后，在 CANopen 插件中点击 NMT，切换到 NMT 界面。选择Start Remote Node，之后点击 NMT 按钮，使设备进入操作状态，并循环发送TPDO 指令。数据如图 5.8 所示，帧 ID 为 0x601 的数据为 Client-to-server SDO数据，帧 ID 为 0x581 的数据为 Server-to-client SDO 数据。从图 5.8 中可看出，TPDO 数据的发送周期为 100ms。您还可以使用同样的方法，将 TPDO 的传输类型修改为触发模式。
图 5.8 SDO 命令监控界面 A

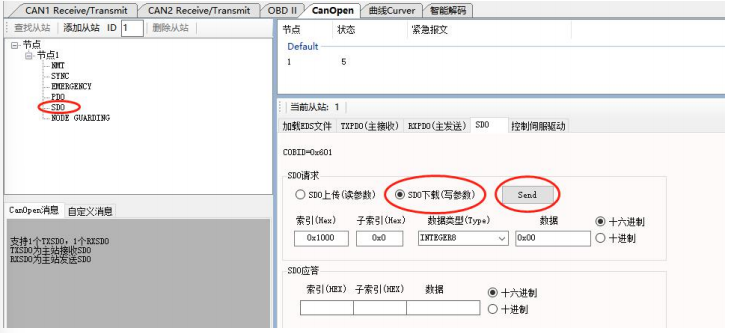

您可以通过发送 SDO 命令来对 TPDO 数据的截止时间（发送周期）进行修改。具体的修改步骤如下：①在 CANopen 插件中点击 NMT，切换到 NMT 界面。选择 Enter Pre-operational State，之后点击 NMT 按钮，使设备进入预操作状态，TPDO 指令停止发送，②在 ECANTools 软件的 CANopen 界面中，点击左侧的“SDO”，③点击“SDO 下载（写参数）”，④在索引、子索引等位置依次输入0x2000、0x01、Unsigned8、200、十进制，如图 5.9 所示，之后点击 Send 按钮。若下方 SDO 应答区收到如图 5.10 的数据则说明通信正常。
请注意：0x2000 代表对象字典中的索引，0x01 为子索引，Unsigned8 表示 8 位无符号字符，200表示循环时间为 200ms，十进制表示输入的数字为十进制。
图 5.9 SDO 命令发送界面 B

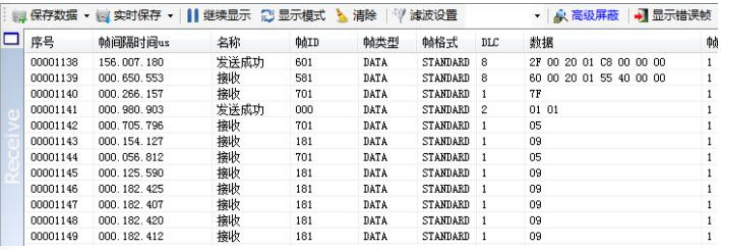

如图 5.10 所示，在 NMT 界面选择 Start Remote Node，使设备进入操作状态，TPDO 的截止时间（发送周期）此时已修改为 200ms。使用同样的方法，您还可以对节点守护时间进行修改。
图 5.10 SDO 命令监控界面 B
五、GCAN-4055 对象字典
参考用户手册20页：GCAN-4055 CANopen接口DIDO数据采集模块用户手册
