3.接口定义及功能
GCAN-4056模块集成一路DC9-30V电源接口、1路标准CANopen接口、8路开关量输入接口、8路开关量输出接口。GCAN-4056模块电源接口、8路开关量输入接口位置如图2.2所示,接口定义如表2.2所示。

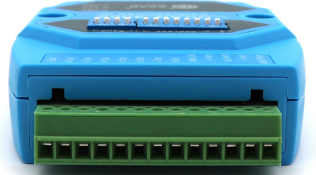

图2.2电源及8路开关量输入接口位置

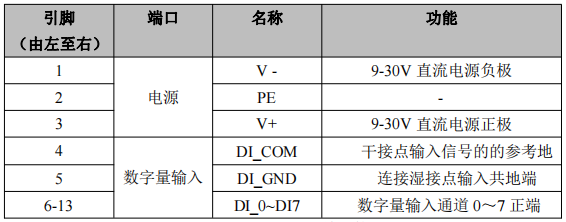

表 2.2 电源及 8 路开关量输入接口定义
GCAN-4056模块CAN-bus通道,由1个4Pin插拔式接线端子引出,可以用于连接1个CAN-bus网络或者CAN-bus接口的设备。GCAN-4056模块CAN-bus接口、8路开关量输出接口位置如图2.3所示,接口定义如表2.3所示。

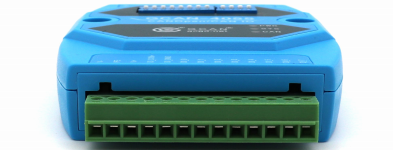

图2.3CAN-bus接口、8路开关量输出接口位置

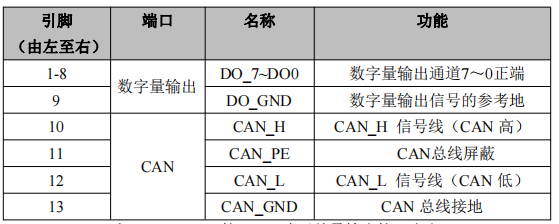

表 2.3 CAN-bus 接口、8 路开关量输出接口定义
GCAN-4056模块拨码开关如图2.4所示,GCAN-4056模块拨码开关最左侧为
复位按键,默认在下方,上电时拨上,再拨下,重新上电后恢复出厂设置。复位按键右侧7位为节点号设置开关。最右侧4位为波特率设置开关。左侧为高位,右侧为低位。

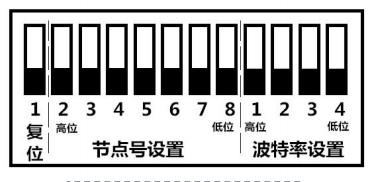

图2.4GCAN-4056模块拨码开关
