接口定义及功能

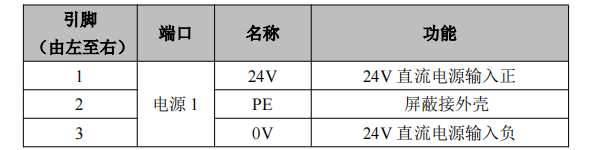

    GCAN-402D 模块集成一路 24V DC 电源接口，2 路 DB9 CAN-bus 接口。GCAN-402D 模块采用外部供电的方式，其中 1 路电源接口由 1 个 3Pin 插拔式接线端子（橙色）引出，其复位按键、TF-Card、USB 接口、电源接口位置如下图所示，电源接口定义如下表所示。

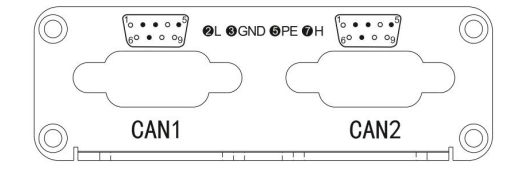

  GCAN-402D 模块 CAN-bus 接口由 2 个 DB9 插拔式接线端子引出，左侧 DB9端子集成 1 路辅助电源接口（2 路电源接口内部已联通，客户可根据自己需求任意连接一路）。可以用于连接 2 个 CAN-bus 网络或者 CAN-bus 接口的设备。其电源 2 和 CAN-bus1 接口定义如下表所示。

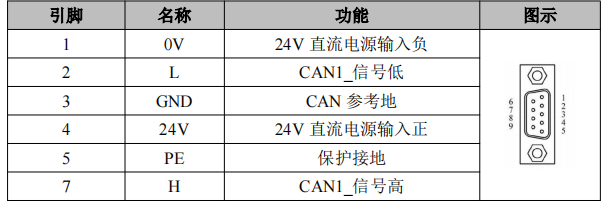

  其辅助电源和 CAN1 接口定义如下表 所示。

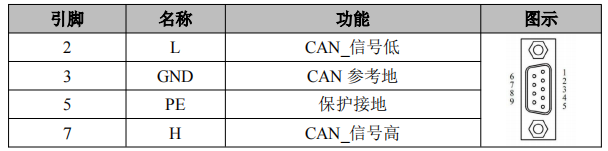

  CAN2 接口定义如下表所示。
