系统状态指示灯

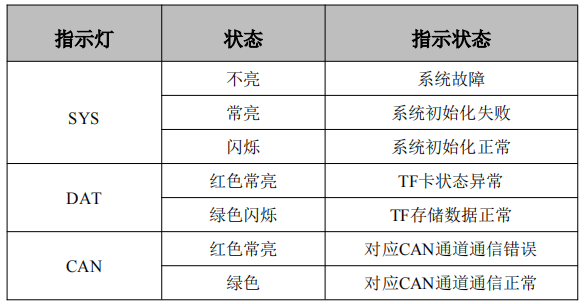

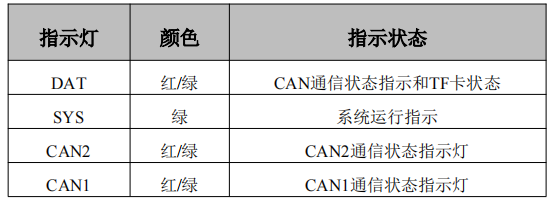

  CAN总线数据存储器具有1个SYS指示灯用来指示系统运行状态，1个DAT指示灯用来指示CAN总线数据传输和TF卡状态。2个CAN指示灯用来指示CAN总线数据传输状态。这2个指示灯的具体指示功能见表3.3，这2个指示灯处于各种状态的含义如表3.4所示。

  CAN总线数据存储器上电后，系统运行状态指示灯SYS闪烁，表明设备已经供电，系统初始化成功；否则，表示系统存在电源故障。

  CAN总线数据存储器上电后，DAT指示灯红色常亮，说明此时TF卡状态异常，请检查TF卡是否正确安装、TF是否正常使用、格式是否是exFAT；DAT指

示灯绿色闪烁，说明此时TF卡状态良好，可以正常存储数据。当收到CAN数据时，CAN指示灯绿色闪烁，会指示CAN通信数据频率；DAT指示灯绿色闪烁，会指示TF卡存储数据的频率。
