| GCAN-402D 双通道CAN总线数据存储器用户手册 | 下载地址 |
1.功能概述

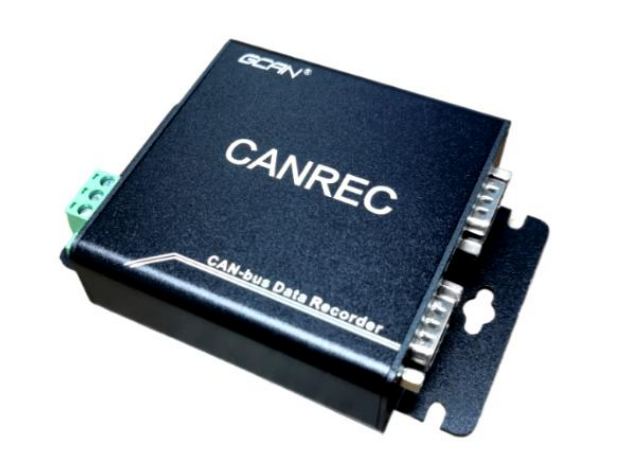

沈阳广成科技有限公司 GCAN-402D CAN 总线数据存储器模块是我公司推出的专门用于存储 CAN 总线数据的模块。该模块集成 2 路标准 CAN 总线接口，通过将模块接到 CAN 总线上，可以实现 CAN 总线数据的实时存储。模块通过搭载 TF 存储卡的方式，将总线上的数据实时存储到 TF 存储卡中，实现离线脱机实时存储。存储结束后用户只需将 TF 卡带回，通过专用的软件将存储的数据还原成真实的总线数据即可，便于用户分析。模块适用于需要 CAN 总线历史数据采集、故障前后报文分析等系统。可广泛应用于汽车、轨道车辆、工业控制等大数据量且不易排查故障的系统中，便于数据回放。
2.性能特点
高速的 32 位工业级处理器；
使用外接电源供电 (9~30V DC )； 供电电流：50mA，额定 24V DC；
集成 2 路标准 CAN 总线接口，使用 DB9 接线端子；
CAN 总线支持 CAN2.0A、CAN2.0B 帧格式，符合 ISO/DIS 11898 标准；
CAN 总线通讯波特率在 20Kbps~1Mbps 之间可通过拨码开关或软件配置；
CAN 总线接口采用电气隔离，隔离模块绝缘电压：1500V DC；
最高接收数据流量：8000 fps/秒；
CAN 数据带有时间戳，精度 0.1ms；
存储卡最大支持 128G；
工作温度范围：-40℃~+85℃；
静电放电抗扰度等级：接触放电±4KV，空气放电±8KV；
电快速瞬变脉冲群抗扰度等级：±2KV；
浪涌抗扰度等级：电源接口±1KV。CAN 总线接口±4KV；
工作湿度范围：5%~95% RH 无凝露；
3.典型应用
高铁控制柜通信实时记录
地铁电器柜通信实时记录
汽车数据记录回放
无人监控 CAN 总线数据记录
故障记录分析
