1功能概述

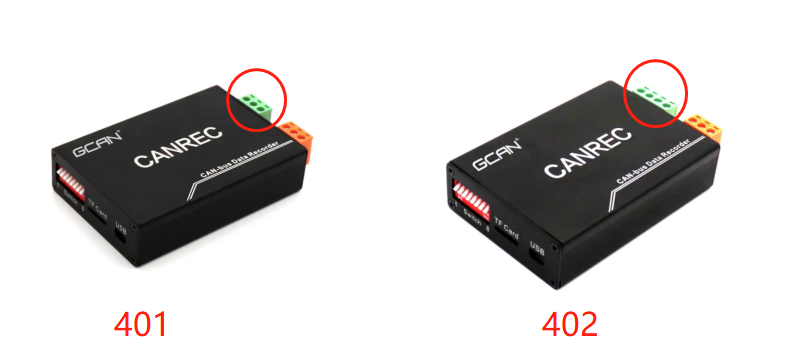

GCAN-401/402 CAN 总线数据存储器模块集成 1 /2路标准 CAN 总线接口，模块通过搭载 TF 存储卡（FAT32）的方式，可实现 CAN 总线数据的离线脱机实时存储。
存储结束后用户只需将 TF 卡带回，通过专用的软件将存储的数据还原成真实的总线数据即可，便于用户分析。
2性能特点
| GCAN-401 | GCAN-402 |
| 高速的32位工业级处理器 | 高速的32位工业级处理器 |
| 使用外接电源供电(DC +9~30V) | 使用外接电源供电(DC +9~30V) |
| 供电电流：20mA，24V DC | 供电电流：60mA，24V DC |
| 静电放电抗扰度等级：接触放电±2KV，空气放电±15KV | 静电放电抗扰度等级：接触放电±2KV，空气放电±15KV |
| 电快速瞬变脉冲群抗扰度等级：±1KV | 电快速瞬变脉冲群抗扰度等级：±1KV |
| 浪涌抗扰度等级：±1KV | 浪涌抗扰度等级：±1KV |
| 集成1路标准 CAN 总线接口，使用 OPEN3 接线端子 | 集成2路标准 CAN 总线接口，使用OPEN4接线端子 |
| CAN2.0A、CAN2.0B 帧格式，符合 ISO/DIS 11898标准 | CAN2.0A、CAN2.0B 帧格式，符合 ISO/DIS 11898标准 |
| CAN 总线通讯波特率在 10Kbps~1Mbps 之间可通过拨码开关配置 | CAN 总线通讯波特率在 10Kbps~1Mbps 之间可通过拨码开关配置 |
| CAN总线接口采用电气隔离，隔离模块绝缘电压：DC 2500V | CAN总线接口采用电气隔离，隔离模块绝缘电压：DC 2500V |
| 最高接收数据流量：2000 fps/秒 | 最高接收数据流量：8000 fps/秒 |
| CAN 数据带有时间戳，精度0.1ms | CAN 数据带有时间戳，精度0.1ms |
| 工作温度范围：-40℃~+85℃ | 工作温度范围：-40℃~+85℃ |
| 工作湿度范围：5%～95% RH 无凝露 | 工作湿度范围：5%～95% RH 无凝露 |
| 存储卡最大支持32G | 存储卡最大支持128G |
1.3典型应用
- 高铁控制柜通信实时记录
- 需要 CAN 总线历史数据采集、故障前后报文分析等系统。
- 大数据量且不易排查故障的系统中，便于数据回放。
- 地铁电器柜通信实时记录
- 汽车数据记录回放
- 无人监控 CAN 总线数据记录
- 故障记录分析
