请确定：①接线是否正确，②是否安装电阻或拨码，③波特率是否匹配。
GCAN-401/402支持两种配置模式，一种是通过我司专门的配置软件对系统时间，波特率和滤波等功能进行配置，另一种是使用外部硬件的波特率开关调节CAN 端的波特率。
软件配置
用户可使用 USB 接口，通过 CANREC-config 软件自行设定 GCAN-401/402 模块的参数，以满足实际应用场合的需要。GCAN-401/402 模块的配置，包括模块的系统时间，波特率，保存的数据格式，滤波等。
在正常使用前，需要预先配置好GCAN-401/402 的存储参数，如果没有进行配置，那么 GCAN-401/402 将执行上一次配置成功的参数。
1.1 软件连接

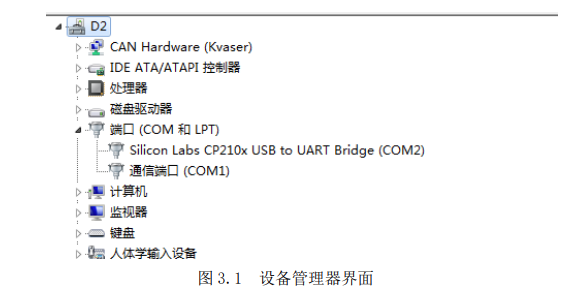

用户自行与配置软件连接需要使用 USB 线接到 USB 接口上，进入设备管理器找到串口号。如图所示。

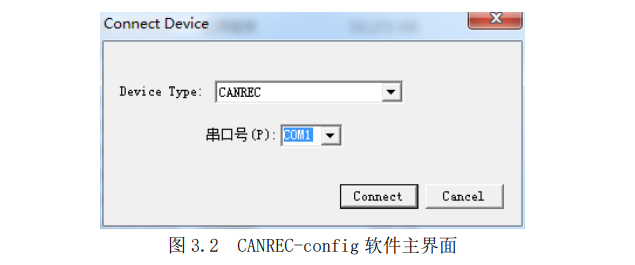

当 GCAN-401/402 模 块 通 过 串 口 与 PC 机正常连接后，打开光盘中的“CANREC-config”软件对模块进行配置。软件界面如图 3.2 所示。
进入软件后，选择连接到GCAN-401/402的串口号，点击“连接设备”即可建立连接。
如用户不知道串口号，可通过进入PC机的设备管理器中查看。
点击“Connect”后，界面弹出“读取参数成功”，表明已读出模块当前的配置情况。
1.2 配置系统时间
CAN总线数据存储器已经集成了系统时钟，真实、准确的系统时钟及文件系统使模块可以按天存储并管理数据，即每天按日期新建文件夹，将当天存储的数据自动的存入对应的文件夹中。模块会在当天的文件夹中每分钟新建一个文件，将这一分钟收到的数据保存到对应的文件中。

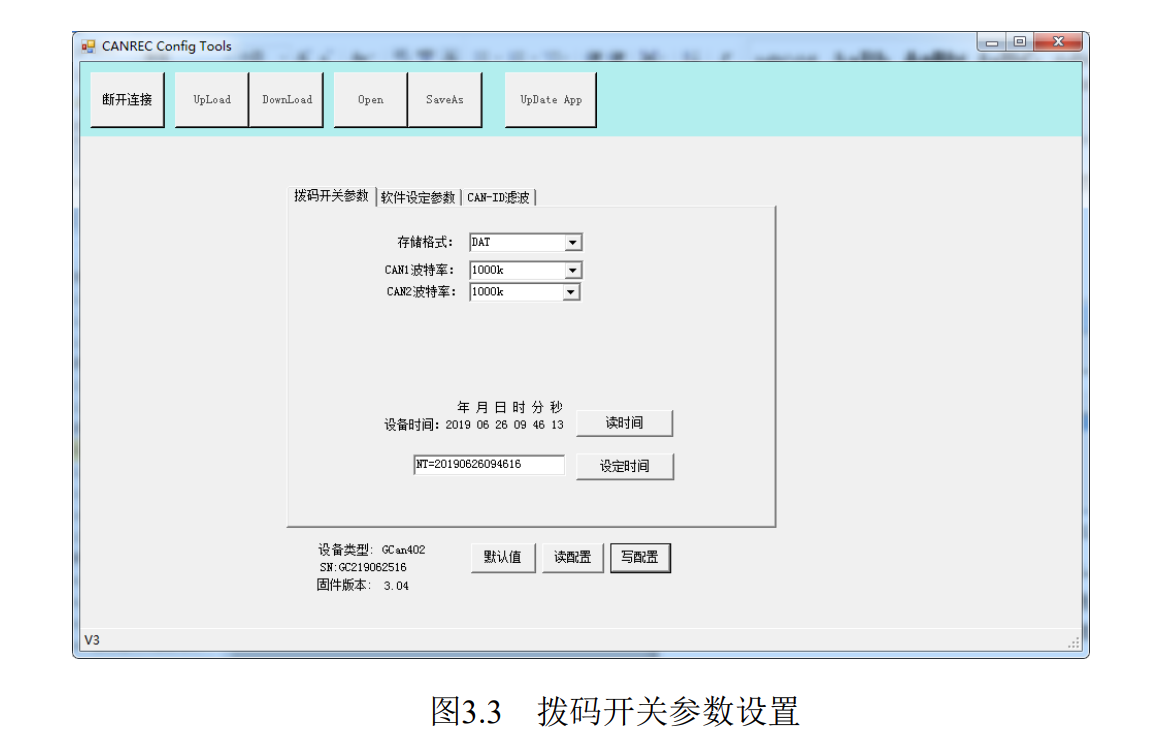

如模块出厂时间不准确则需要用户自行校对系统时间，系统时间界面如图3.3所示，可以通过点击读时间按键，来读取设备的系统时间，修改设定时间前的参数修改为：“NT=XXX”。
举例：发送“NT=20190626094616”，则会将系统时间修改为2019年6月26日09时46分16秒，点击设定时间。
1.3 软件配置参数

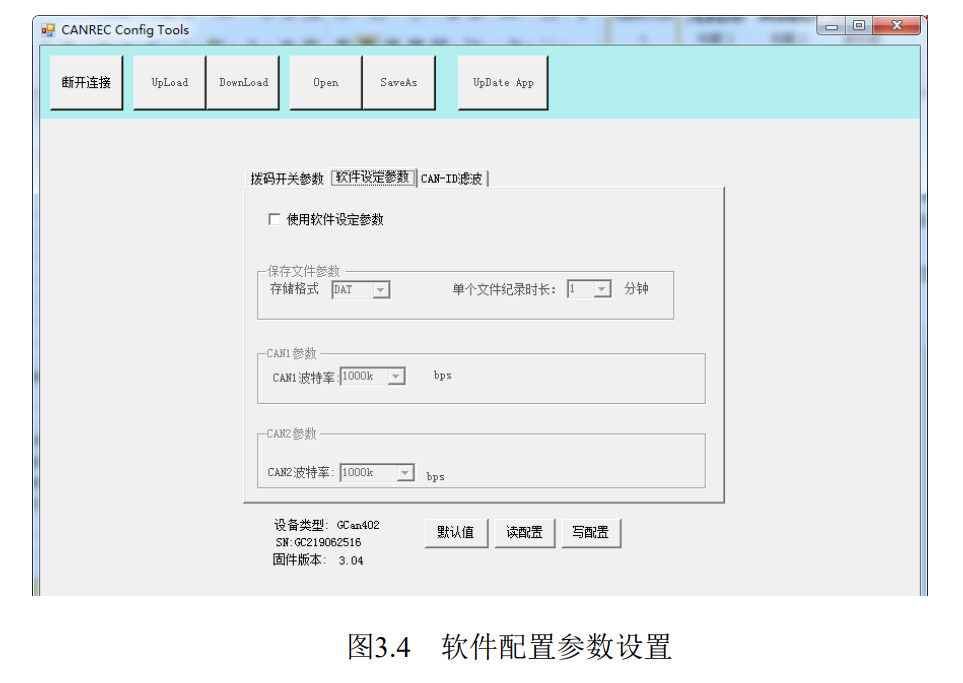

软件配置参数界面如图 3.4 所示，用户可以通过图 3.3 所示的界面，读取设备拨码开关设定的参数，勾选使用软件设定参数之后生效，
- GCAN-401/402 模块支持20k-1000k 全范围波特率，
- CAN 总线数据存储器支持四种保存数据格式：二进制文件（.DAT）、文本文件（.TXT）、Vector 软件可导入文件(.ASC)、批处理文件（.CAN），
- GCAN-401/402 默认是每分钟新建一个文件，将这一分钟收到的数据保存到对应的文件中，可以通过修改单个文件记录时长修改单个文件保存的数据时间。
1.4 CAN-ID 滤波

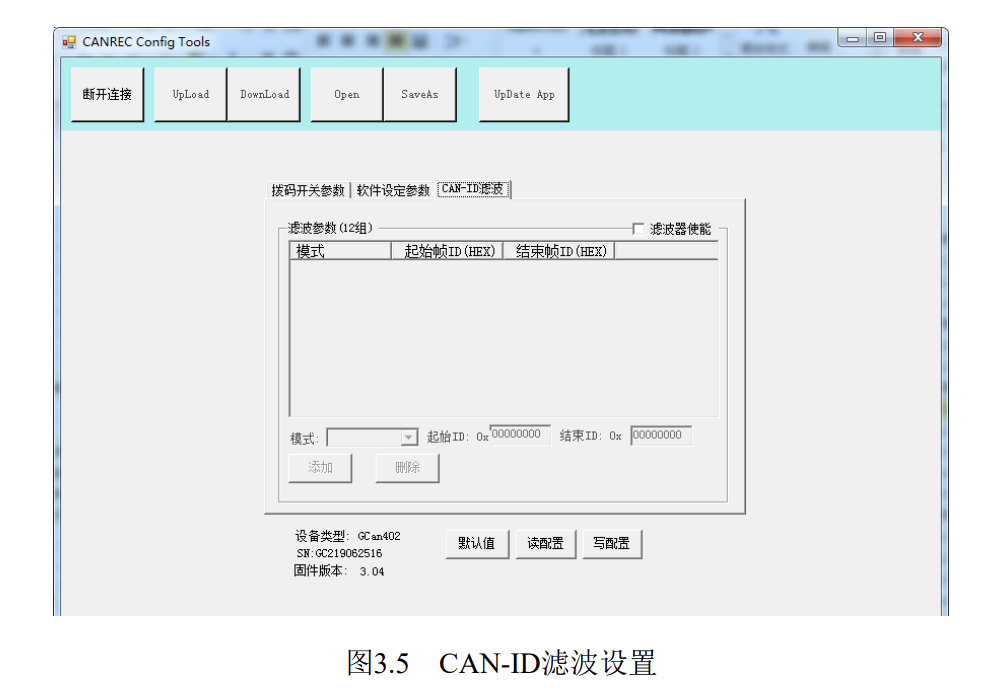

CAN-ID 滤波界面如图 3.5 所示，如需启用滤波，则需先勾选“滤波器使能”，之后对滤波参数进行设置。首先选择模式：扩展帧滤波或标准帧滤波，选择好后设置起始 ID 和结束 ID，在这两个 ID 之间的帧 ID 均可正常转换，设置完成后点击添加，即可将其添加在滤波列表中，若不需要某条滤波参数，选中后点击删除即可。
滤波参数设置完成后需确认“滤波器使能”处于被勾选状态才能使滤波生效，否则不开启滤波功能。
1.4 保存参数
当用户对 GCAN-401/402 模块配置完成后，可以点击“写配置”对模块进行参数下载。
参数下载完成后，需要对模块进行重新上电，新的配置才可以生效。
请注意：点击“默认值”会使所有配置内容恢复为默认状态。默认工作模式为软件配置无效，无滤波。
